suche details für stahlbau knotenpunkte

hallo,

habe monentan gerade keinen stahlbau atlas zur hand, vielleicht kann mir ja einer von euch weiterhelfen. es gibt sicher einige von euch, die schon so was oder so was ähnliches gezeichnet haben...wäre super, ist nämlich bald abgabe.

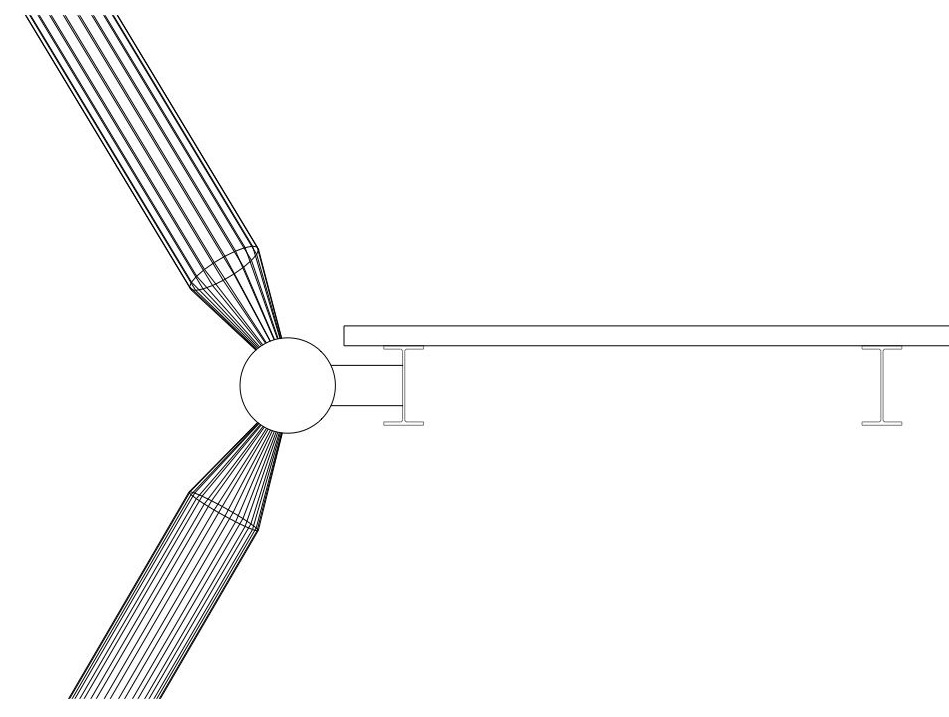

das detail sieht in etwa so aus wie auf dem bild...

es ist ein turm und es geht um den anschluss der zwischen-ebenen / plattformen.
die stützen sollen mit so einer kugel zusammen gefügt werden, an diese soll dann ein "stahtteil" anschliessen, dass die plattform hält...

wäre super...raphi

Miniaturansicht angehängter Grafiken
