Zuluft- und Abluft-Rohr

#1 (Permalink)
Social Bookmarks:

Hallo,

kann mir jemand sagen, wofür es ein Zuluft- und Abluft-Rohr gibt.

Und ist das eigentlich ein und dasselbe Rohr oder zwei einzelne?

Gruß

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 14.05.2003
Beiträge: 99
milivanili: Offline

Ort: Wuppertal

milivanili is on a distinguished road

Beitrag
Datum: 17.02.2005
Uhrzeit: 14:38
ID: 7028



Social Bookmarks:

Hallo!

Ich verstehe deine Frage nicht richtig aber das Zuluftrohr, bringt die Aussenluft in den Raum, und das Abluftrohr blässt die Raumluft nach Aussen...natürlich sind das zwei verschiedene rohre!

Gruss

Mit Zitat antworten
ehem. Benutzer

Registriert seit: 26.01.2005
Beiträge: 38
yoko: Offline

Ort: Wiesbaden

yoko is on a distinguished road

Beitrag
Datum: 17.02.2005
Uhrzeit: 21:41
ID: 7053



Luftrohr #3 (Permalink)
Social Bookmarks:

Oh, ja - ach so. Sorry.

Ich war so in die Sache vertieft, dass ich ganz vergessen habe zu schreiben, dass es sich um eine Vorwandinstallation handelt,

in der es neben den Wasserleitungen und Abwasserrohren eben so ein Zuluft-/Abluft-Rohr geben soll.

Aber wozu eine "Luft"-Leitung. Damit das Wasser fällt - vielleicht - wegen des Gegendruckes oder so? Mit welchem Durchmesser?

Kann das jemand sagen?

Mit Zitat antworten

Registriert seit: 17.07.2003
Beiträge: 930
Tobias: Offline

Ort: NRW
Hochschule/AG: Projektentwickler / Architekt

Tobias is on a distinguished road

Beitrag
Datum: 17.02.2005
Uhrzeit: 22:05
ID: 7054



Social Bookmarks:

Was genau meinst du denn mit Luftleitung? Und was soll das mit dem Wasser zu tun haben?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 14.05.2003
Beiträge: 99
milivanili: Offline

Ort: Wuppertal

milivanili is on a distinguished road

Beitrag
Datum: 17.02.2005
Uhrzeit: 22:23
ID: 7055



Social Bookmarks:

Anscheinend hast du noch nie was von einer normalen lüftung gehört...

Diese Rohre dienen dem sauerstoffaustausch von der Aussenluft, "frische Luft", zu den Wohn- oder Büroräumen, weil diese kein Fenster haben oder anderes...

Oder haben wir deine Frage immernoch nicht verstanden???

Mit Zitat antworten
mrg
ehem. Benutzer

Registriert seit: 16.11.2004
Beiträge: 75
mrg: Offline

Ort: .koblenz
Hochschule/AG: .bauzeichner | gfx'ler

mrg is on a distinguished road

Beitrag
Datum: 17.02.2005
Uhrzeit: 22:40
ID: 7056



Social Bookmarks:

ich denke er meint eine ganz normale entlüftung über dach bei sanitären abwasserleitungen. die sind in der tat dafür da, den entstehenden unterdruck mit der leitung auszugleichen. ansonsten würde das "fallende" abwasser in den fallleitungen das siphon bzw. den geruchsverschluss leersaugen. in der regel hängt man solch eine entlüftungsleitung an jeden wc-strang bzw. an das ende der längsten grundleitung. soweit ich weis werden solche rohre in dn70 über dach verzogen.

Mit Zitat antworten
ehem. Benutzer

Registriert seit: 26.01.2005
Beiträge: 38
yoko: Offline

Ort: Wiesbaden

yoko is on a distinguished road

Beitrag
Datum: 17.02.2005
Uhrzeit: 22:46
ID: 7057



Social Bookmarks:

ja, danke mrq - ich glaube, so etwas meinte ich - aber wie genau funktioniert das?

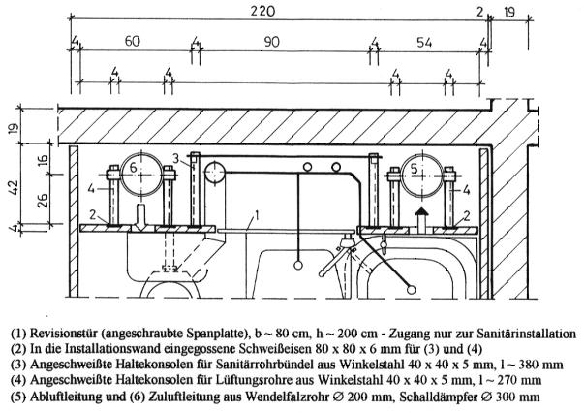

Ich hab jetzt auch ein Bild
Miniaturansicht angehängter Grafiken
Zuluft- und Abluft-Rohr-schnitt.jpg

Mit Zitat antworten

Registriert seit: 17.07.2003
Beiträge: 930
Tobias: Offline

Ort: NRW
Hochschule/AG: Projektentwickler / Architekt

Tobias is on a distinguished road

Beitrag
Datum: 17.02.2005
Uhrzeit: 23:56
ID: 7058



Social Bookmarks:

ich glaube, diese skizze ist schon 20 Jahre alt Nein, angezeigt, werden an diesen größeren Rohren ja Pfeile, die die Zu- und Abluft darstellen.

Hier handelt es sich nicht um o.g. Entwässerungsleitung-Entlüftung, sondern um eine Raumlüftung. Hier sind wohl am oberen Wandbereich zwei Öffnungen. Durch die eine wird frische Luft eingeblasen, durch die andere wird entlüftet. Heute hat man eher eine Öffnung in der Wand, durch die dann beiden Rohre geführt werden, wenn es nicht nur eine Entlüftung ist.

Bei der Entlüftung wie sie mcr beschrieben hat, werden die Leitungen einfach bis zum Dach hochgezogen und bekommen ein "Hütchen" auf.

Mit Zitat antworten

Registriert seit: 17.07.2003
Beiträge: 930
Tobias: Offline

Ort: NRW
Hochschule/AG: Projektentwickler / Architekt

Tobias is on a distinguished road

Beitrag
Datum: 18.02.2005
Uhrzeit: 00:01
ID: 7059



Social Bookmarks:

ich glaube, diese skizze ist schon 20 Jahre alt Nein, angezeigt, werden an diesen größeren Rohren ja Pfeile, die die Zu- und Abluft darstellen.

Hier handelt es sich nicht um o.g. Entwässerungsleitung-Entlüftung, sondern um eine Raumlüftung. Hier sind wohl am oberen Wandbereich zwei Öffnungen. Durch die eine wird frische Luft eingeblasen, durch die andere wird entlüftet. Heute hat man eher eine Öffnung in der Wand, durch die dann beiden Rohre geführt werden, wenn es nicht nur eine Entlüftung ist.

Bei der Entlüftung wie sie mcr beschrieben hat, werden die Leitungen einfach bis zum Dach hochgezogen und bekommen ein "Hütchen" auf.

Mit Zitat antworten
ehem. Benutzer

Registriert seit: 26.01.2005
Beiträge: 38
yoko: Offline

Ort: Wiesbaden

yoko is on a distinguished road

Beitrag
Datum: 18.02.2005
Uhrzeit: 11:42
ID: 7068



Social Bookmarks:

Danke Euch allen!

(die yoko)
