Cruiser 29.09.2008 17:52

Stahlbetontreppe auf Fundament

Hallo

ich bin neu hier in diesem Forum und habe gleich mal eine Frage:

Und zwar geht es mir um eine Stahlbetontreppe, die wir im Rahmen von Bauko anfertigen müssen. Wie trifft diese Stahlbetontreppe genau auf das Fundament? gibt es da eine Zwischenschicht? Wie laufen die Bewehrungen genau an dieser Stelle?

Um das ganze etwas verständlicher zu machen habe ich ein Bild, wie es nach meinem jetzigen Stand aussieht.

Sicher ist da noch einiges falsch, also hoffe ich, dass ihr mir helfen könnt. Vielleicht noch zur Erklärung: Die Treppe wird durch einen Unterzug getragen, den sieht man ja durch die Trennlinie. Also Oberflächenmaterial wird Naturstein zum einsatz kommen ( in der Zeichnung mit Unterschicht angedeutet).

lg Cruiser

Kieler 29.09.2008 18:22

AW: Stahlbetontreppe auf Fundament

das, was Du gezeichnet hast, kann man so gar nicht einschalen (, oder nur
mit ganz viel Aufwand,) wenn es Ortbeton ist.
Wenn die Treppe selbst nur aufliegt wird man wahrscheinlich einen Fertigteil
einbauen, dazu das Stichwort Tronsole (Auflagertasche).
Habe mal ein auf die Schnelle ein PDF ergoogelt, dort ist eigentlich alles ganz
schön zu sehen.
Warum liegt denn Dein StB.-Balken, statisch ist das ja ziemlich unsinnig...

Kieler 29.09.2008 18:39

AW: Stahlbetontreppe auf Fundament

Liste der Anhänge anzeigen (Anzahl: 1)
oha, wer lesen kann ist klar im Vorteil, Du bist ja ganz unten in Gang...
Da ist es natürlich viel einfacher, in der Regel brauchst Du dort auch kein
Streifenfundament.
Hier mal ein Beispiel von Schöck:

http://www.tektorum.de/attachments/h...stb-treppe.jpg

Cruiser 29.09.2008 19:59

AW: Stahlbetontreppe auf Fundament

Jaaa genau, sowas hatte ich gesucht. Vielen Dank!

Die Treppe ist 9m breit, daher läuft von unten nach oben (bis zu einer Stütze) ein Stahlbetonunterzug. Den brauch ich auf jeden Fall statisch. Aber führt an der Stelle zu weit. Mir ging es an sich nur um das Auflager, wie das im Schnitt aussieht.

Vielleicht hat noch jemand etwas zur Bewehrungsführung.

Kieler 29.09.2008 20:09

AW: Stahlbetontreppe auf Fundament

Liste der Anhänge anzeigen (Anzahl: 1)

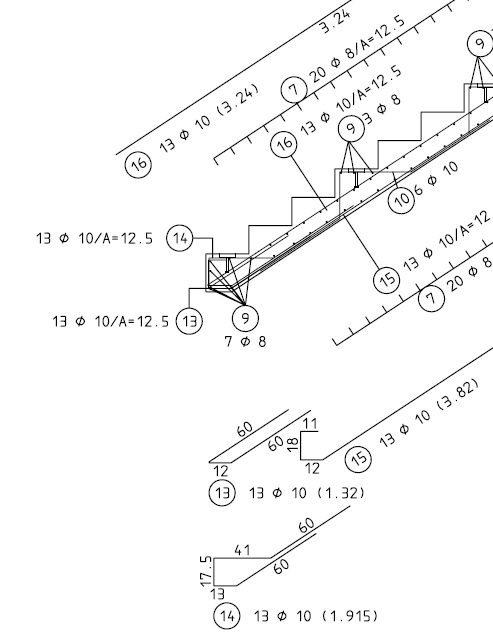

wie der Zufall es will, hab´ ich hier noch einen Bewehrungsplan liegen, vergiss
nicht noch einen Dorn vor zu sehen...

http://www.tektorum.de/attachment.ph...1&d=1222708146

Cruiser 06.10.2008 15:50

AW: Stahlbetontreppe auf Fundament

So... vielen Dank für die Beiden Bilder. Haben mir sehr viel geholfen!

Das ganze sieht jetzt erstmal so aus:

http://img220.imageshack.us/img220/8020/asdqr5.th.jpg

hoffe, das passt soweit :)

mfg

Florian 06.10.2008 20:25

AW: Stahlbetontreppe auf Fundament

Zitat:

Zitat von Cruiser (Beitrag 30722)


Hier kann man übrigens auch Bilder hochladen...

Kieler 06.10.2008 20:32

AW: Stahlbetontreppe auf Fundament

und sogar größere als Thumbnails ;)
