Stahlbetontreppe auf Fundament

#1 (Permalink)
Social Bookmarks:

Hallo

ich bin neu hier in diesem Forum und habe gleich mal eine Frage:

Und zwar geht es mir um eine Stahlbetontreppe, die wir im Rahmen von Bauko anfertigen müssen. Wie trifft diese Stahlbetontreppe genau auf das Fundament? gibt es da eine Zwischenschicht? Wie laufen die Bewehrungen genau an dieser Stelle?

Um das ganze etwas verständlicher zu machen habe ich ein Bild, wie es nach meinem jetzigen Stand aussieht.

Sicher ist da noch einiges falsch, also hoffe ich, dass ihr mir helfen könnt. Vielleicht noch zur Erklärung: Die Treppe wird durch einen Unterzug getragen, den sieht man ja durch die Trennlinie. Also Oberflächenmaterial wird Naturstein zum einsatz kommen ( in der Zeichnung mit Unterschicht angedeutet).

lg Cruiser

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.





Registriert seit: 22.02.2005
Beiträge: 2.335
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 29.09.2008
Uhrzeit: 17:22
ID: 30652



AW: Stahlbetontreppe auf Fundament

#2 (Permalink)
Social Bookmarks:

das, was Du gezeichnet hast, kann man so gar nicht einschalen (, oder nur
mit ganz viel Aufwand,) wenn es Ortbeton ist.
Wenn die Treppe selbst nur aufliegt wird man wahrscheinlich einen Fertigteil
einbauen, dazu das Stichwort Tronsole (Auflagertasche).
Habe mal ein auf die Schnelle ein PDF ergoogelt, dort ist eigentlich alles ganz
schön zu sehen.
Warum liegt denn Dein StB.-Balken, statisch ist das ja ziemlich unsinnig...

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.335
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 29.09.2008
Uhrzeit: 17:39
ID: 30653



AW: Stahlbetontreppe auf Fundament #3 (Permalink)
Social Bookmarks:

oha, wer lesen kann ist klar im Vorteil, Du bist ja ganz unten in Gang...
Da ist es natürlich viel einfacher, in der Regel brauchst Du dort auch kein
Streifenfundament.

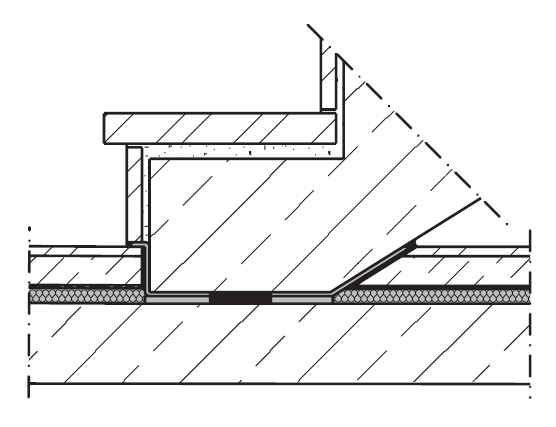

Hier mal ein Beispiel von Schöck:

Miniaturansicht angehängter Grafiken
Stahlbetontreppe auf Fundament-stb-treppe.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 29.09.2008
Beiträge: 40
Cruiser: Offline


Cruiser is on a distinguished road

Beitrag
Datum: 29.09.2008
Uhrzeit: 18:59
ID: 30655



AW: Stahlbetontreppe auf Fundament #4 (Permalink)
Social Bookmarks:

Jaaa genau, sowas hatte ich gesucht. Vielen Dank!

Die Treppe ist 9m breit, daher läuft von unten nach oben (bis zu einer Stütze) ein Stahlbetonunterzug. Den brauch ich auf jeden Fall statisch. Aber führt an der Stelle zu weit. Mir ging es an sich nur um das Auflager, wie das im Schnitt aussieht.

Vielleicht hat noch jemand etwas zur Bewehrungsführung.

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.335
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 29.09.2008
Uhrzeit: 19:09
ID: 30656



AW: Stahlbetontreppe auf Fundament #5 (Permalink)
Social Bookmarks:

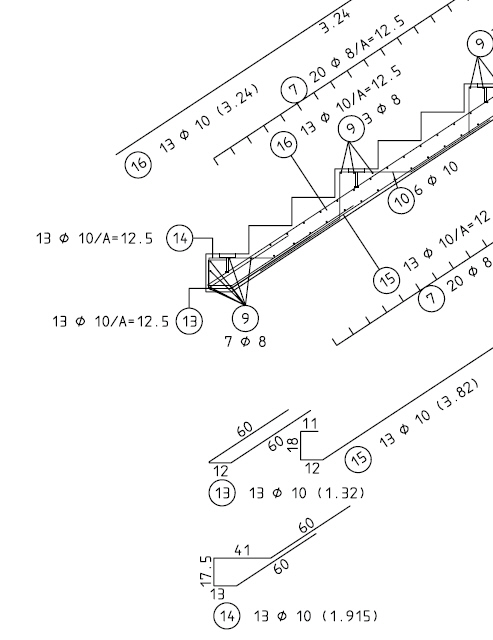

wie der Zufall es will, hab´ ich hier noch einen Bewehrungsplan liegen, vergiss
