Kragarm - Auflagerreaktionen

#1 (Permalink)
Social Bookmarks:

Hallo!

Helft mir bitte mal auf die Sprünge mit meinem statischen Verständnis.

Wir haben einen Kragarm, der in einen Pfosten eingestemmt ist. Alles Holz. Das Moment an der Austrittsstelle kriege ich ja noch raus. Aber welche Druckkraft wirkt auf die Einspannflächen, d.h. in welchem Verhältnis stehen sie?
Hat eine unterschiedliche Bauhöhe des Kragarms darauf einen Einfluß?
Versteht Ihr was ich meine?

Tschau!
Spannemann

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 02.11.2012
Uhrzeit: 15:24
ID: 48388



AW: Kragarm - Auflagerreaktionen

#2 (Permalink)
Social Bookmarks:

Skizze?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 29.08.2012
Beiträge: 39
JoergS: Offline


JoergS will become famous soon enough

Beitrag
Datum: 02.11.2012
Uhrzeit: 18:46
ID: 48389



AW: Kragarm - Auflagerreaktionen #3 (Permalink)
Social Bookmarks:

Ist der Pfosten in einen durchlaufenden Träger (mit Kragarm) eingestemmt oder ein ("Stummel-") Kragarm in eine durchgehende Stütze??
Die 2.Variante halte ich für aussichtslos, wobei ich dabei weniger Probleme mit den Übertragungsflächen hätte, sondern mehr mit der Aufnahme des Momentes...
Skizze würde helfen!!

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.04.2006
Beiträge: 17
Spannemann: Offline


Spannemann is on a distinguished road

Beitrag
Datum: 02.11.2012
Uhrzeit: 22:39
ID: 48391



AW: Kragarm - Auflagerreaktionen #4 (Permalink)
Social Bookmarks:

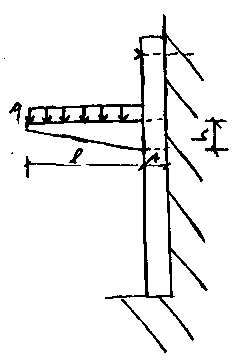

So, hier ist mal die Skizze.
