DXF massstabsgerecht

#1 (Permalink)
Social Bookmarks:

Eine Frage an die AutoCad-Experten:

Wie kann ich sicherstellen, dass in AutoCad ein DXF genau in dem Massstab exportiert wird, den ich beim Import in Illustrator haben möchte?

Beispiel: Grundriss in 1:100 ...
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.





Registriert seit: 13.05.2003
Beiträge: 836
Jochen Vollmer: Offline

Ort: Kassel

Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough

Beitrag
Datum: 18.02.2005
Uhrzeit: 14:41
ID: 7073



Social Bookmarks:

Ich habe die Erfahrung gemacht, das Illustratur die AutoCAD-Einheiten
immer als mm interpretiert (AutoCAD=1 -> Illustrator=1mm). Dies gilt
sowohl für dxfs als auch für dwgs.

Die Entsprechende Zeichnung skaliere ich in ACAD auf die gewünschte
Größe. Dann öffne ich sie mit dem Befehl DATEI ÖFFNEN in Illustrator.
Wichtig ist, die Option "Anpassen" abzuschalten, sonst passt Illu-
strator die Plangröße der Zeichenfläche an und der Maßstab ist hin.
Bei der Option "Ebenen Zusammenfügen" entscheidet man ob die
Layerstruktur erhaltenbleibt oder alles auf eine Ebene gelegt wird.
"Zentrieren" ist dann wichtig wenn der ACAD Plan innerhalb ACADs
weit vom (WELT) Ursprung entfernt liegt, sonst liegen die Zeichnungs-
elemente nach dem Import 'sonst wo'.

Noch ein Hinweis zum Schluss: Schraffuren machen beim Import häufig
Schwierigkeiten, wenn sie zu große Flächen belegen. Es emphiehlt sich
Schraffuren vor dem Import in ACAD zu sprengen. Für total komplexe
Schraffuren hilft leider auch das nicht immer weiter. Hat da jemand
eine Lösung?

Gruß Jochen

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 18.02.2005
Uhrzeit: 15:11
ID: 7074



Social Bookmarks:

Danke für die Hinweise.

[Die Entsprechende Zeichnung skaliere ich in ACAD auf die gewünschte
Größe.]

Heisst das, dass z.B. eine Grundrisszeichnung absolut auf 1/100 verkleinert werden muss, wenn sie in Illustrator im Massstab 1:100 ankommen soll?

Ich dachte, dass Zeichnungs-/Modellgrösse und Ausgabegrösse zweierlei bleiben könnten ...
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten

Registriert seit: 13.05.2003
Beiträge: 836
Jochen Vollmer: Offline

Ort: Kassel

Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough

Beitrag
Datum: 19.02.2005
Uhrzeit: 01:01
ID: 7080



Social Bookmarks:

mmh - wäre absulut genial, wenn sich das so einstellen ließe!
Mir ist das nicht bekannt - kann jemand einen tip geben?

Wenn man über die ACAD-Layoutbereiche druckt ist das in
jedem Fall so. Dort läßt sich die Skalierung im Druckmenü und
für jedes Ansichtsfenster separat einstellen.
Die Zeichnungseinheit kann man (glaube ich) nur für Importe
einstellen. Zum Beispiel für Blöcke etc. unter Format(?), Einheiten.

Hat jemand bessere/einfachere Erfahrungen mit Schraffuren gemacht?

Jochen

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.439
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all

Beitrag
Datum: 23.02.2005
Uhrzeit: 22:29
ID: 7179



Social Bookmarks:

Muß das ausgabeformat DXF sein, oder ist EPS auch ok?

So aus dem Kopf würde ich dann sagen, dass die Zeichnung im Layoutbereich einfach Maßstabsgerecht ins mansfen gesetzt werden muß - Maßstab über zoom, (1000:gewünschterMaßstab)XP einstellen - und dann einen PS-Plotfile erzeugen.
Vielleicht geht auch der Export. müsste ich mal auf Arbeit überprüfen

grüsse
Flo
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.439
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all

Beitrag
Datum: 24.02.2005
Uhrzeit: 12:00
ID: 7186



Social Bookmarks:

Ich denke die Frage muß erweitert werden:

Wie kann ich überhaupt Maßstabsgerecht (Notfalls 1:1) in Illustrator importieren. All meine Test DXF und DWG Dateien wurden völlig Maßstabslos imporiert.
Die Zeichnung wurde immer mit maximaler Grösse auf das Blattformat importiert. D.h. wir müssen erstmal das Importproblem bei Illustrator in Griff kriegen, dann können wir bei den Maßstäben weiterforschen.

Grüsse
Florian
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 24.02.2005
Uhrzeit: 13:22
ID: 7187



Social Bookmarks:

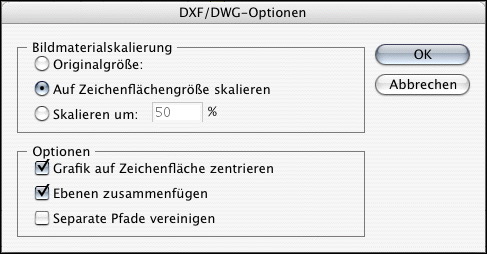

In Illustrator kann man angeben, wie skaliert werden soll:
Miniaturansicht angehängter Grafiken
DXF massstabsgerecht-dxf_into_ai.jpeg
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.12.2004
Beiträge: 11
MrBulbous: Offline


MrBulbous is on a distinguished road

Beitrag
Datum: 24.02.2005
Uhrzeit: 13:25
ID: 7188



Social Bookmarks:

wie der import von dxf dateien zu lösen ist weis ich auch nicht. ich habe allerdings aus autocad bisher immer eps dateien "ausgedruckt". dazu habe ich den autocad internen postscript drucker installiert und dann in eine datei geplottet. im plot menu den entsprechenden masstab eingestellt. diese habe ich dann in illustrator massstabsgerecht geöffnet. diesen weg habe ich aber nur für reine "strichzeichnungen" benutzt, also ohne schraffuren z.b.

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 24.02.2005
Uhrzeit: 13:31
ID: 7189



Social Bookmarks:

Das mit dem EPS ist eine Variante, ich gebe aber zu bedenken, dass z.B. bei ArchiCad die PS-Druckdatei gegenüber der "ordnungsgemäss" aus Plotmaker (also aus dem "Paierbereich" ArchiCads) exportierten EPS-Datei deutliche Schwächen hat, z.B. werden schräge Linien zu Flächen und Linienstärken bleiben nicht erhalten.
Ich weiss nicht, welche Qualität ein aus AutoCad "gedrucktes" EPS hat.

Ein Vorteil von DXF liegt jedenfalls darin, dass die Layer in AI übernommen werden.
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.439
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all

Beitrag
Datum: 24.02.2005
Uhrzeit: 13:38
ID: 7191



Social Bookmarks:

verrätst Du mir auch, wo ich diese DXF Einstellungen finde???
OnlineHilfe ist bei mir leider nicht installiert....

Grüsse
Florian
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 24.02.2005
Uhrzeit: 14:12
ID: 7192



Social Bookmarks:

Das Einstellungsfeld kommt in AI CS, wenn man eine DXF-Datei öffnen will.
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.439
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all Florian is a name known to all

Beitrag
Datum: 24.02.2005
Uhrzeit: 14:50
ID: 7195



Social Bookmarks:

OK, ich hab hier nur die 10er Version...
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 24.02.2005
Uhrzeit: 15:55
ID: 7196



Social Bookmarks:

Und da gibt es das nicht ?
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten

Registriert seit: 13.05.2003
Beiträge: 836
Jochen Vollmer: Offline

Ort: Kassel

Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough Jochen Vollmer is a jewel in the rough

Beitrag
Datum: 24.02.2005
Uhrzeit: 16:02
ID: 7197



Social Bookmarks:

Hallo Florian!

Auch in der 10er Version von AI wird man beim Öffnen von dwg´s und dxf´s gefragt ob man Ebenen zusammenführen will, ob man die Größe anpassen will, usw. Das Menü lässt allerdings nicht die Eingabe eines Skalierungsfaktors zu.
Im ersten Screenshot sind die Standardeinstellungen zu sehen, die vom Programm vorgegeben werden; im zweiten die Einstellungen wie ich sie für die weiter oben beschriebene Arbeitsweise verwende. Mal abgesehen von dem erwähnten Schraffurproblem hatte ich weder bei dxf´s noch bei dwg´s mit Schwierigkeiten zu kämpfen.

- Ach doch! Mit Strichstärken ist das so eine Sache, die werden scheinbar nur übernommen wenn sie für jeden Pfad (in ACAD jede Linie) einzeln definiert sind. Die Layer-Strich-Stärken-Einstellung wird ignoriert.

Wichtig ist noch: Die Abfrage kommt glaube ich nur wenn man ACAD Dateien mit dem Befehl "Datei Öffnen" öffnet. Alternativ steht noch der Befehl "Platzieren" zur Auswahl. Dazu kann ich keine Aussage treffen.

Gruß Jochen
Angehängte Dateien
Dateityp: zip ai10_screen.zip (25,5 KB, 85x aufgerufen)

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 24.02.2005
Uhrzeit: 16:06
ID: 7198



Social Bookmarks:

Und gibt es eine Obergrenze bei der Zeichnungsgrösse, ab der AI 10 nicht mehr will?
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
