AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Haha das erinnert mich jetzt irgendwie an VRML.
Über ein einfaches Modell würde ich mich freuen, um am Ende mit einem
vorläufigen Fazit auch der Fragestellung dieses Themas gerecht zu werden! ;)

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


VRML war als solches ja auch nicht schlecht. Allerdings war die Idee mit der es genutzt werden sollte meist überflüssig und die Hardware war zu Zeitpunkt noch nicht auf dem Stand.

Hier mal eine Probedatei. Das ist jetzt nur ein einfache Gebäude ohne irgendwelche Details. Du kannst es ja gerne verändern und wieder hochladen.

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Also das ist wenigstens mal interessant!
Zunächst: Wir arbeiten mit dem Urgestein ACAD Bau, allerdings nicht mehr auf ACAD,
sondern auf BricsCAD (müsste also BricsCAD Bau heißen ;) ), das kostet nur etwas
mehr als ein Zehntel von ACAD und unterstützt seit circa 1,5 Jahren eben auch
ACAD Bau.
Soweit ich weiß ist BricsCad dran an der IFC Schnittstelle, sie ist aber noch nicht
drin (ich glaube beta), deswegen keine Bearbeitung von mir.

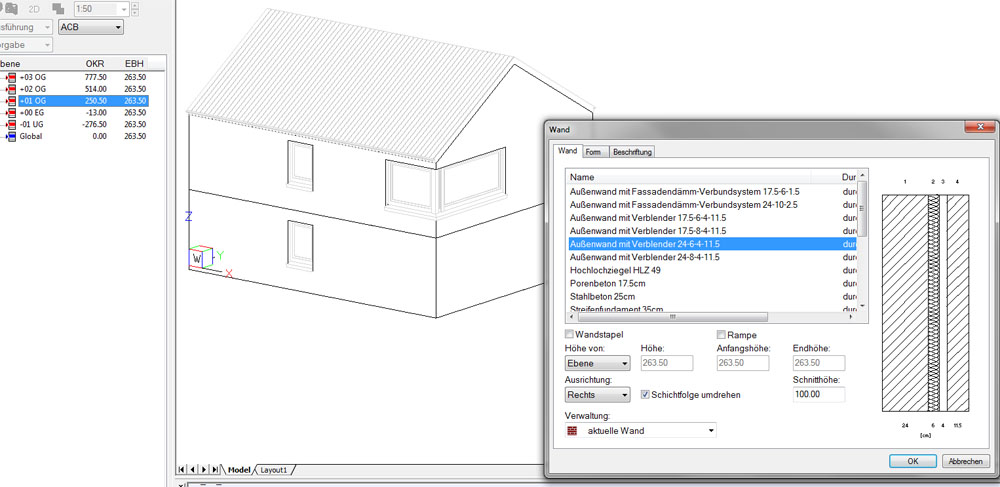

Nun habe ich mal in zwei Minuten ein paar Wände und Fenster in ACAD Bau aufgezogen:

http://www.tektorum.de/attachment.ph...1&d=1386849116

Und wenn ich die Infos, die ich sowieso beim Konstruieren erzeuge, mal mit den Infos
der IFC Datei vergleiche, dann ist das gar nicht weit weg:

http://www.tektorum.de/attachment.ph...1&d=1386849120

Der Layer, auf dem die Wand liegt, hat bei uns die kryptische Bezeichnung 1WANDREF0 (EG)
1WANDREF1 (1.OG) usw., das könnte man bestimmt leicht in den Layer "Wand außen" übergeben.
Na und die Wandnamen und Bezeichnungen sind ja auch ziemlich nahe beieinander...


.

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Der Layer und der Name der Wand sind nicht IFC spezifisch.
Die hatte ich so in ArchiCAD erstellt.

1WANDREF0 wäre dann eben auch OK

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


so nun hast Du dieses Modell auf die Pojektplattform gestellt, wie geht´s dann in der Praxis weiter?

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Der Bauherr lädt sich die Datei herunter und liest die Daten in dRofus ein und erstellt so ein Raumbuch, das dann vom Raumplaner bearbeitet wird.

Oder, HKLSE lädt sich die Datei herunter und erstellt die Lüftungsplanung.
Danach lädt er die Lüftungsplanung hoch, und der Architekt importiert diese in sein Modell.

Oder der Statiker lädt sich die Datei herunter und berechnet das Gebäude mit der finiten Element Methode.
…..


http://boligprodusentene.no/getfile....nual%201.0.pdf

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


danke! Bevor ich Dich mit weiteren Fragen löchre, schau ich mir erstmal das Pamphlet an...

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Ich habs auch noch nicht ganz gelesen ;-)
Das ist nur ein Beispiel für eine BIM Anleitung.

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Moin,

was haltet Ihr von Autodesk Revit Architecture? Mir gefällts sehr
gut. Komm damit gut zurecht und macht spass zum zeichnen.
Ich glaub das könnte mein neues Program werden.. hab jetzt schon viele getestet...

Grüsse

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Na? Hast du dich inzwischen schon entschieden?
Also wenn ich nochmal auf deine ursprünglichen Kriterien zurückkomme, dann solltest Allplan nehmen.
1. Es kann wirklich sehr viel im Bereich Dach. Hat sowohl ein eigenes Dach- als auch Sparrenmodul. Ich habe auch gehört, dass einige Berufsschulen ihre Zimmerer damit ausbilden. SEMA Schnittstelle hat es auch.
2. Es kann VOB gerecht Mengen ermitteln, und das schon seit langen Jahren. Unschlagbar. Eigenes Wohnflächenmodul in dem du alle "Schräubchen" nach deinen Erfordernissen stellen kannst.
3. Eingabeplanung und Werkplanung? Klar, kann es. Das ist standard.
4. BIM? Allplan hat das schon immer in sich, denn es war von Anfang an gleichermaßen für Architekten und Bauingenieure angelegt. Wenn du also zwischen diesen Beteiligten Daten austauschst, dann musst du nix wandeln etc. IFC kann es und der Open BIM Initiative gehört es wie Graphisoft (Archicad) auch an (Ist ja vom "gleichen Verein", gehört beides zur Nemetschek AG).
Irgendwo unterwegs hab ich bei dir gelesen du hast Allplan 2008 gelernt. Dann schau dir mal Allplan 2014 an. Die neue Oberfläche ist echt cool geworden.
Ach ja, und vielleicht sind für deine Projekte auch die IBD Planungsdaten interessant.
Und falls es wirklich ernst wird: Frag nach den Existenzgründerangeboten (hat ein Freund von mir gemacht)

Grüße

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Hallo KS 44,

ja ich habe mir nun Allplan zugelegt vor 3 Wochen und ich habe auch dieses
Neugründerpaket.

Habe zwar mit Allplan schon 2 Jahre gezeichnet, 2007 -2009, aber seit dem hat sich wirklich viel geändert.

Fakt ist, das Allplan ein sehr gutes Programm ist aber selbst ich muss wieder alle Tutorials nachmachen weil ich mich in Allplan fast nicht mehr auskenne :-).

Fakt ist aber auch das der Service sehr zu wünschen übrig lässt. Machen viel Werbung mit Allplan Connect um dort 100000000 Objekte usw zum downloaden, diese aber nicht mit der Version 2014 kompatibel sind usw...

Die von Allplan sind glaub ich ein bisschen Hochnäsig geworden und meinen sie sind die besten...

naja..

Kannst ja auf Allplan Connect meine Beiträge suchen und lesen...

Beste Grüße

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Hallo CAD Gemeinde,

ich glaube der Kauf von Allplan war ein Fehler.

Von wegen: Allplan -> alles andere ist Arbeit....

Geneigte Wände zu erstellen ist ein Graus und reiner Zeitraub...dazu schließen sich normale Wände diesen nicht an.

Von wegen man kann bei Allplan Connet alles runterladen was man so braucht....
Keine 3D Autos und sonst nur Crab...
Die 3D Objekte in der Bibliothek sind aus der Nachkriegszeit.
Bäume und Menschen usw eine Peinlichkeit!
In der Allplanhilfe wird einem gesagt, das man sich von Google Sketchup was besorgen soll... hahaha... Wohlgemert ist Allplan das teuerste CAD auf dem Markt. Warum das so ist kann ich nicht nachvollziehen..
Ausserdem wird man quasi verleitet mit geschütztem Material zu arbeiten...tzzztzz...

Man muss bei Allplan tatsächlich immer 2 Dinge machen und somit hat man doppelt arbeit. z.B. zuerst Fensteröffnungen erstellen und dann nochmals Makros oder Smartparts einfügen...

Daten aus älteren Versionen nicht kompatibel... bzw muss man diese erst kompliziert umwandeln in neuere Versionen....

Runde Wände können nicht an gerade Wände anschlossen werden.
Optisch ja aber praktisch nein.

Allplan basiert und funktioniert immer noch auf der alten DOS basis.

Selbst Allplan Servicemitarbeiter finden keine Antwort auf meine Fragen...und stimmen mir teilweise sogar zu...

Ich bin enttäuscht von Allplan und bin wieder auf der suche nach einem neuen CAD Programm.

Stefan Krist

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Hallo Stefan

Schau dir mal Vectorworks an. Kein CAD ist intuitiver zu erlernen und in der neusten Version ist auch eine vollständige Geschossverwaltung zum "Bimmen" integriert.

"Dein" Satteldach geht übrigens wie folgt:
- Aussenkontur zeichnen (Rechteck, Polygon, usw)
- Befehl "Dach anlegen" im Menu Architketur
- Einstellungen vornehmen und OK klicken
-> Bei den DAchflächen siehst du nun blaue Modifkationspunkte. Klicke drauf und du kannst die Dachflächen im Winkel verändern, löschen (Giebelwand), usw.

Viele Grüsse, Marc

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


@marc: Thema: "Kaufentscheidung Allplan-Archicad- oder AutoCAD". Das dies einem Vectorworks-(ja, was?)- Supporter/Consultant/Mitarbeiter? nicht gefällt, das ist nachzuvollziehen. Aber so ist Vectorworks hier am Thema vorbei.

das ist Deine persönliche Meinung? Oder wer hat das wie festgestellt?

immerhin! in der neuesten Version schon eine vollständige Geschossverwaltung integriert. Glückwunsch!

vg jens

AW: Kaufentscheidung Allplan-Archicad- oder AutoCAD


Hallo Jens

Bitte lies den Thread komplett. Stefan hat eine konkrete Frage zu Vectorworks gestellt (Satteldach anlegen) und auch andere Posts zu Vectorworks sind drin und ich weiss nicht, ob ich einfach den Titel des Threads ändern darf ;)

Noch zu deiner Kritik: Jeder Eintrag reflektiert die persönliche Meinung oder die persönliche Erfahrung. Ich denke, dies ist auch die Idee und das Interessante daran.

@Jens: Bzgl. Geschossverwaltung gebe ich gerne den Glückwünsch zurück, da ArchiCAD ja auch seit kurzen (wie Vectorworks & Revit schon länger) die Wände an die Geschosshöhe koppeln kann...:cool: (Sorry, dieser Seitenhieb musste einfach sein...)

Viele Grüsse, Marc
