Wärmebrücke?

#1 (Permalink)
Social Bookmarks:

Hallo

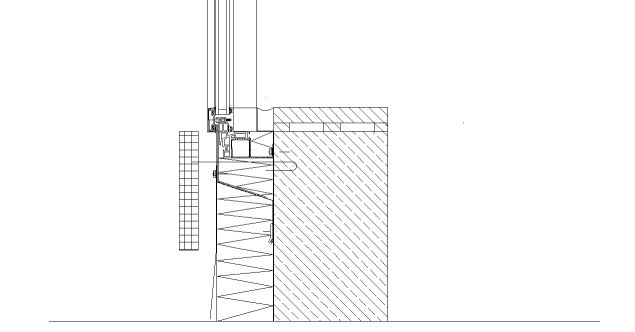

In meinem Anhang ist der Schnitt durch eine Glasfssade zu sehen die auf einem Sockel (45cm) sitzt welcher vom Inneren des Gebäudes als Sitzgelegenheit genutzt werden kann. Nun meine Frage: Mein Prof sagte etwas von einer Wärmebrücke. Kann mir jemand sagen wo die sein soll? Und ist das Detail soweit richtig gezeichnet? Kann vor Abgabe leider nicht mehr konsultieren daher wäre ich über jede Hilfe sehr dankbar!
Danke.
Cora
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 04.02.2006
Uhrzeit: 12:40
ID: 13498



Social Bookmarks:

Was ist das vorgehängte Etwas mit der Karoschraffur? Die offene Fuge zwischen diesem und dem Fensterprofil ist komisch. Wenn das eine vorgehängte Fassadenplatte sein soll, sollte sie zumindest bündig mit dem Fensterprofil abschließen. Und dann müsste noch ein kl. Winkelprofil unter dem Fenster die Fuge Abdecken und als Tropfkante 1 cm über die Platte drüberreichen. Die Wärmebrücke liegt bei dem unteren Teil des Fensterprofils, das nicht thermisch getrennt und von vorne/außen nicht gedämmt ist. Wenn das Fenster weiter hinten in der Wand liegt, wird das Profil normalerweise noch von vorne gedämmt und von einer/der Fensterbank abgedeckt. Es gibt Beispiele für eine solche außenbündige Fensteranordnung wie Du es versuchst - da musst Du Dir einfach in der Literatur mal ein gutes gebautes Vorbild suchen ...

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 03.02.2006
Beiträge: 3
Cora83: Offline


Cora83 is on a distinguished road

Beitrag
Datum: 05.02.2006
Uhrzeit: 15:48
ID: 13520



Social Bookmarks:

Danke Dir, da werd ich es gleich mal verbessern. Ja das sollte ne vorgehängte Fassadenscheibe sein, habe sie jetzt aber verschoben.
Gruss Cora
