Suche glass fasade detail

#1 (Permalink)
Social Bookmarks:

Hello all and sorry for posting in English.
I need a detail for the upper edge - attic - of a glass curtain wall, in which the back part of the fassade is made from glass as well. Thank you all,

Dan

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 20.08.2010
Uhrzeit: 23:32
ID: 40499



AW: Suche glass fasade detail

#2 (Permalink)
Social Bookmarks:

Dan, do you have any conceptual sketch to post here?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.12.2008
Beiträge: 10
distroe: Offline


distroe is on a distinguished road

Beitrag
Datum: 21.08.2010
Uhrzeit: 11:14
ID: 40500



AW: Suche glass fasade detail #3 (Permalink)
Social Bookmarks:

[IMG]D:/ATTIKA DETAIL KINO.jpg[/IMG]

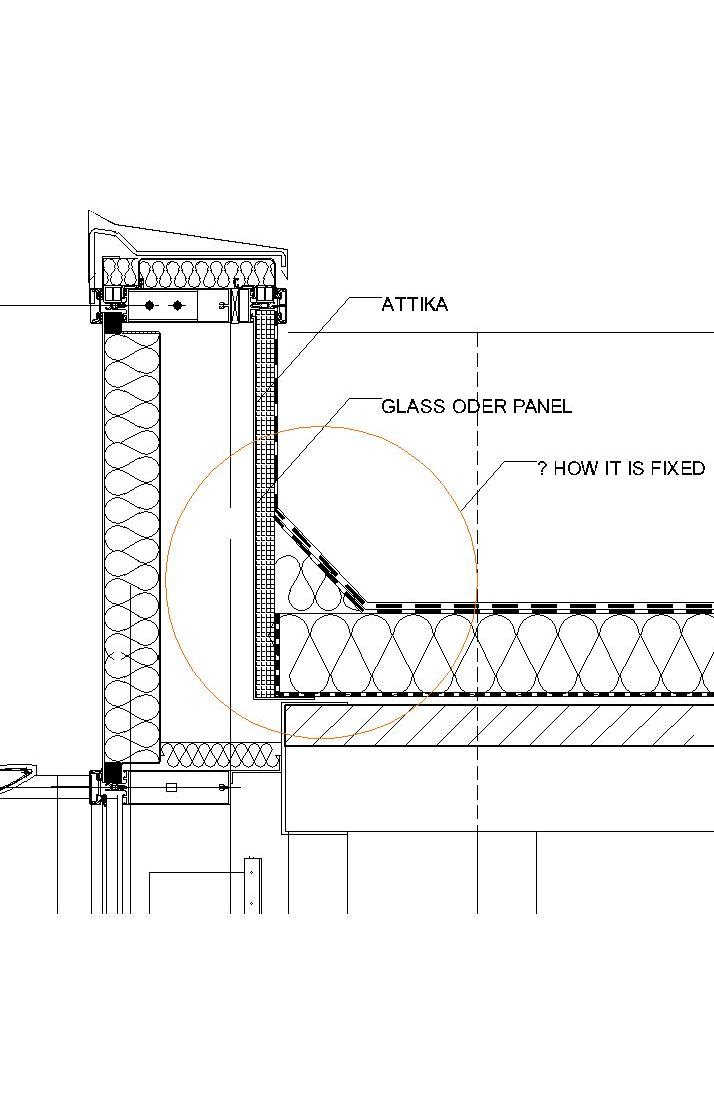

This is the sketch. The attic detail, i don't know how to solve the back of the attic to the terrace.

Thank you much, Dan

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.12.2008
Beiträge: 10
distroe: Offline


distroe is on a distinguished road

Beitrag
Datum: 21.08.2010
Uhrzeit: 11:16
ID: 40501



AW: Suche glass fasade detail #4 (Permalink)
Social Bookmarks:

This is the picture,
regards,
Dan
Miniaturansicht angehängter Grafiken
Suche glass fasade detail-attika-detail-kino.jpg

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 22.08.2010
Uhrzeit: 17:10
ID: 40502



AW: Suche glass fasade detail #5 (Permalink)
Social Bookmarks:

Zitat:
Zitat von distroe Beitrag anzeigen
in which the back part of the fassade is made from glass as well.
Why that if you don't see it anyway and if you do not use it for lighting purposes?

T.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.12.2008
Beiträge: 10
distroe: Offline


distroe is on a distinguished road

Beitrag
Datum: 22.08.2010
Uhrzeit: 17:25
ID: 40503



AW: Suche glass fasade detail #6 (Permalink)
Social Bookmarks:

The back made from glass is not a top priority. What i need is that no concrete elevation is to made on the upper part of the facade. I would prefer the curtain wall to self support it. I think that can be made also a steel profile back structure, but only if it is the only way.

Thank you,
Dan

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 22.08.2010
Uhrzeit: 19:14
ID: 40504



AW: Suche glass fasade detail #7 (Permalink)
Social Bookmarks:

Zitat:
Zitat von distroe Beitrag anzeigen
I think that can be made also a steel profile back structure, but only if it is the only way.
Yes, I think the roof covering and insulation needs a firm base that should be part of the primary structure. I would use a sleak L or Z beam, affixed to the composite steel/concrete slab or, if possible, to a member of the primary structure (is it a steel structure?).

T.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.12.2008
Beiträge: 10
distroe: Offline


distroe is on a distinguished road

Beitrag
Datum: 23.08.2010
Uhrzeit: 01:41
ID: 40506



AW: Suche glass fasade detail #8 (Permalink)
Social Bookmarks:

Yes,the structure is metalic.The slab is concrete on corrugated steel formwork but no concrete attic. I see two solutions:

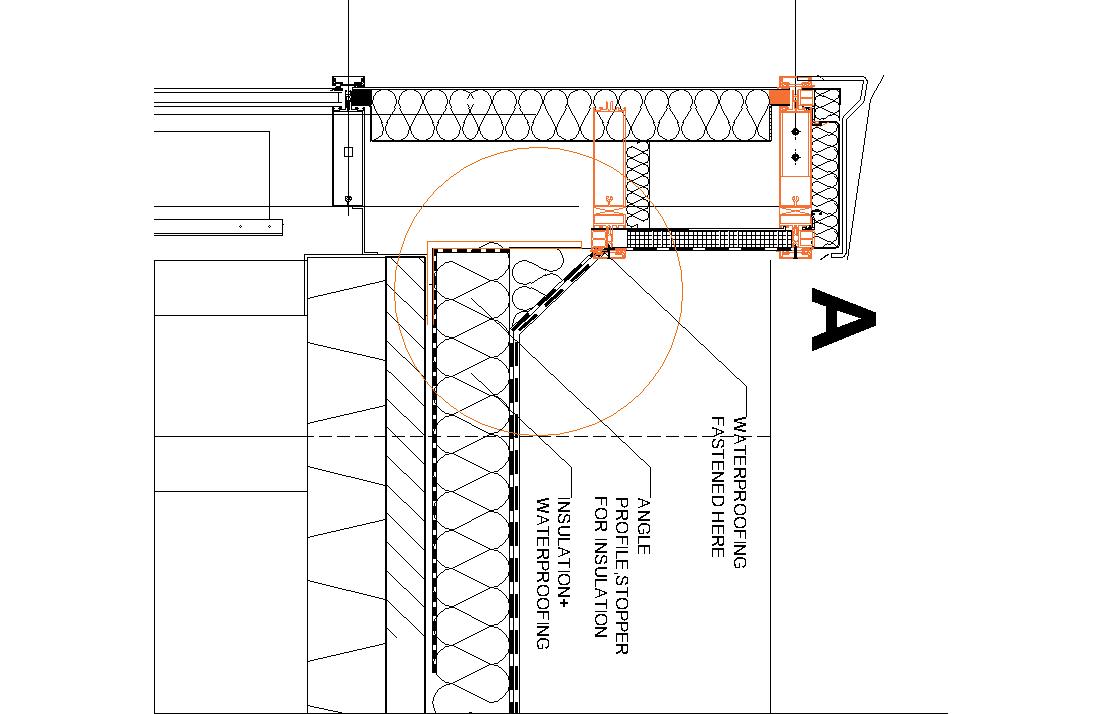

A) The slab has a stopper for horizontal insulations, for the vertical attic is used only the curtain wall sistem with back facing panel. The problem is the where do you fasten the waterproof membrane?

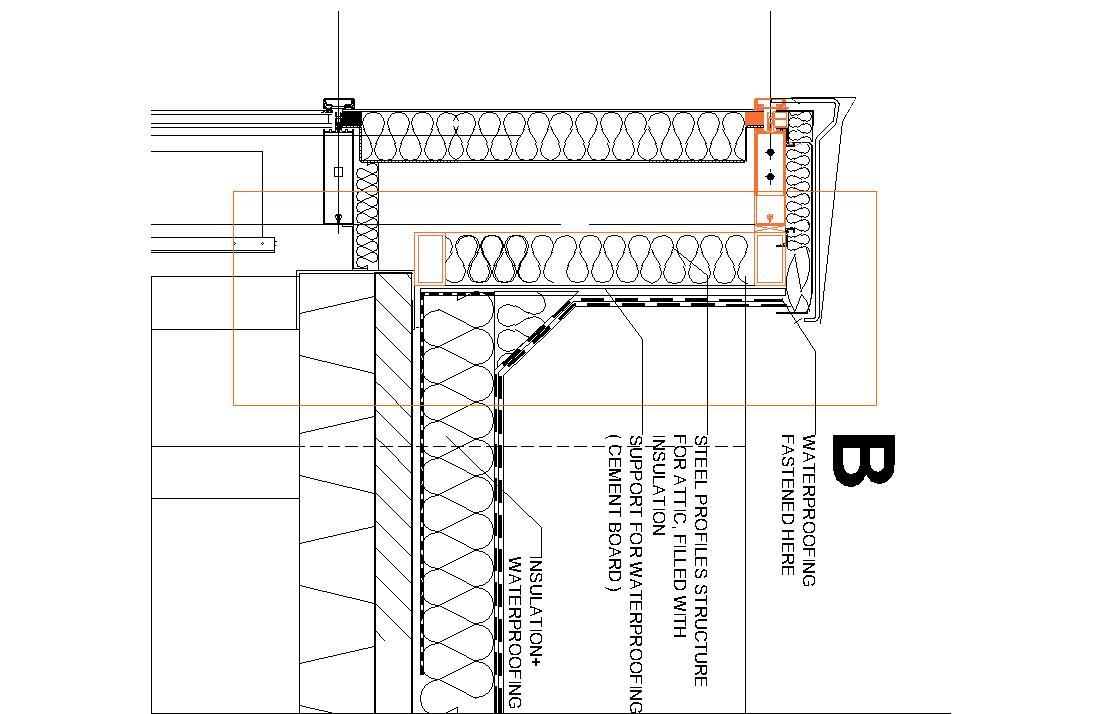

B) The slab has above a metalic structure for the attic,backing the curtain wall.The wp membrane is fixed on the metalic profiles, but it's more complicated structure.
Tell me what do you think.
Miniaturansicht angehängter Grafiken
Suche glass fasade detail-atika-detail-var-.jpg   Suche glass fasade detail-atika-detail-var-b.jpg

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 24.08.2010
Uhrzeit: 00:10
ID: 40520



AW: Suche glass fasade detail #9 (Permalink)
Social Bookmarks:

Hmm, do you really need an attic of that height? If not, just cut off the curtain wall so that it matches the top of your angle profile (variant A). That's exactly where the water proofing may end (in Germany, you have to go 15 cm above the general water proofing level).

Is the front sandwich panel an asset in the building's elevation? If not, omit the panel by raising the glazing to the top of the lowered attic.

Mit Zitat antworten
