3d fachwerk in allplan 2005 zeichnen

#1 (Permalink)
Social Bookmarks:

hallo allplan nutzer

ich bin im besitz einer allplan 2005 studentenversion und möchte für eine halle ein ellypsoid gekrümmtes 3d fachwerk zeichnen, bestehend aus einzelnen abschnitten, die untereinander mit kopfplatten verschraubt werden.

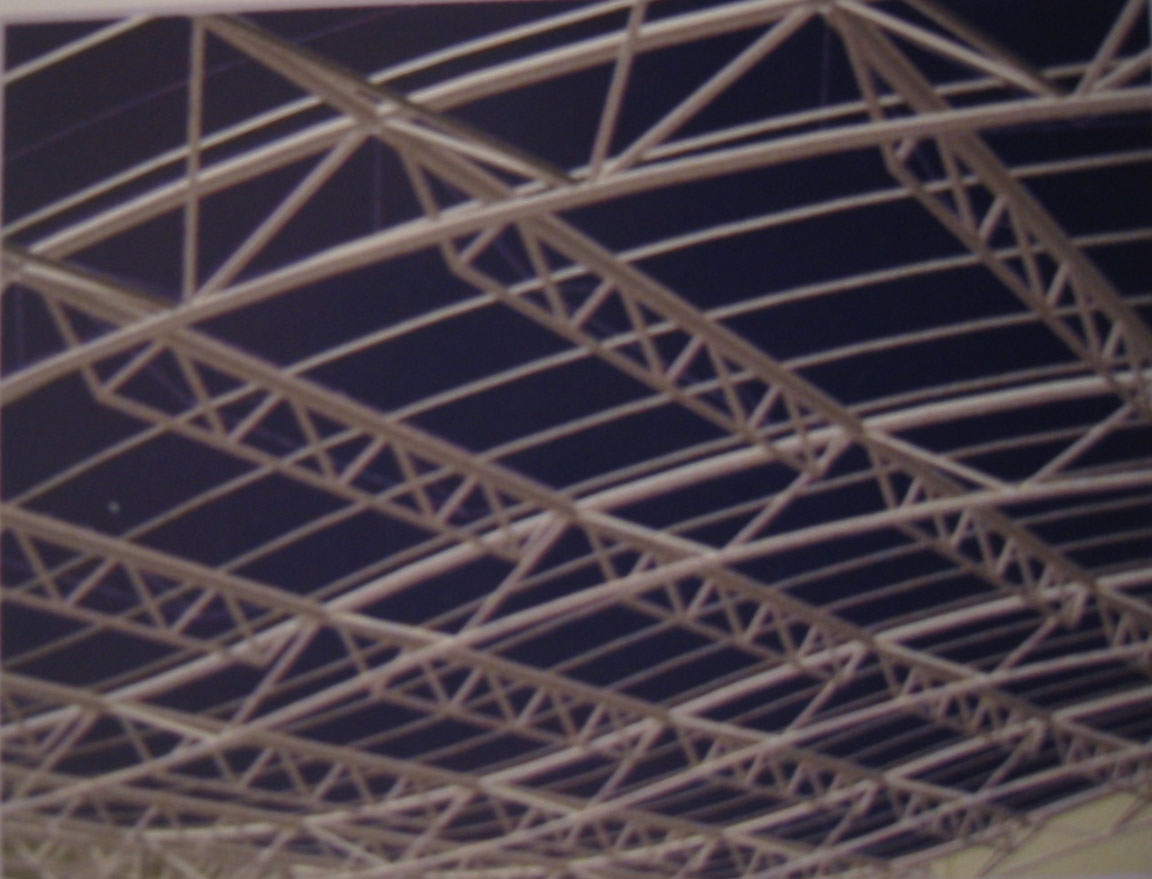

der schnitt des trägers ist ein dreieck auf den ecken " stehen " rohre, alle drei sind durch ein fachwerk miteinander verbunden. bis auf die ellypsoide form gleicht mein fachwerk dem aus der allplan 2005 broschüre, unten als bild angehängt. ich finde keine anleitung online und weiss nicht, ob es für so was ein tutorial gibt.
kann mir jemand dazu was sagen, wo ich ein tutorial finde, oder wie ich prinzipiell vorgehe ..... und die einzelnen abschnitte dann noch punktgenau aneinander setze.

ich freue mich auf eure antwort gruss mick
Miniaturansicht angehängter Grafiken
3d fachwerk in allplan 2005 zeichnen-166-6657_img-kopie.jpg

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 07.12.2005
Uhrzeit: 17:36
ID: 12219



Social Bookmarks:

ganz einfach: die Fachwerkträger kannst du via Zylinder erstellen, bei den schrägen Teilen (besser gesagt: die gekrümmten) zeichnest du einen Kreis, wandelst ihn in 3d, dann als Polyfläche, zeichnest via Spline, kreise oder sonstiges deine Krümmung und erstellst dann via Translationskörper (Fahrweg, Kontur) das 3d Objekt. Hierzu findest du in der Programmhilfe (F1) alles was du brauchst. gebe einfach 3d modellieren ein.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 03.11.2005
Beiträge: 48
mick: Offline

Hochschule/AG: Dipl.Ing. 2007

mick is on a distinguished road

Beitrag
Datum: 08.12.2005
Uhrzeit: 22:05
ID: 12254



Social Bookmarks:

Zitat:
Originally posted by noone
ganz einfach: die Fachwerkträger kannst du via Zylinder erstellen, bei den schrägen Teilen (besser gesagt: die gekrümmten) zeichnest du einen Kreis, wandelst ihn in 3d, dann als Polyfläche, zeichnest via Spline, kreise oder sonstiges deine Krümmung und erstellst dann via Translationskörper (Fahrweg, Kontur) das 3d Objekt. Hierzu findest du in der Programmhilfe (F1) alles was du brauchst. gebe einfach 3d modellieren ein.

danke noone

ich komme jetzt bis auf die fachwerkträger ganz gut zurecht, kannst du mir noch genauer sagen, wie ich diese einzeichne, meine zylinder lassen sich irgendwie nicht drehen, nur nach x y z verschieben. gruss mick

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 09.12.2005
Uhrzeit: 10:44
ID: 12262



Social Bookmarks:

wenn du auf drehen gehst kannst du unten wählen ob du 2d (d.h.im Grundriss) oder 3d (d.h.im Raum) drehen willst. Bei Quer im Raum liegenden Bauteilen, bei denen Du den Winkel nicht kennst, kannst du auch über Punkte modifizieren arbeiten.
