mauerwerk schraffur in archicad

#1 (Permalink)
Social Bookmarks:

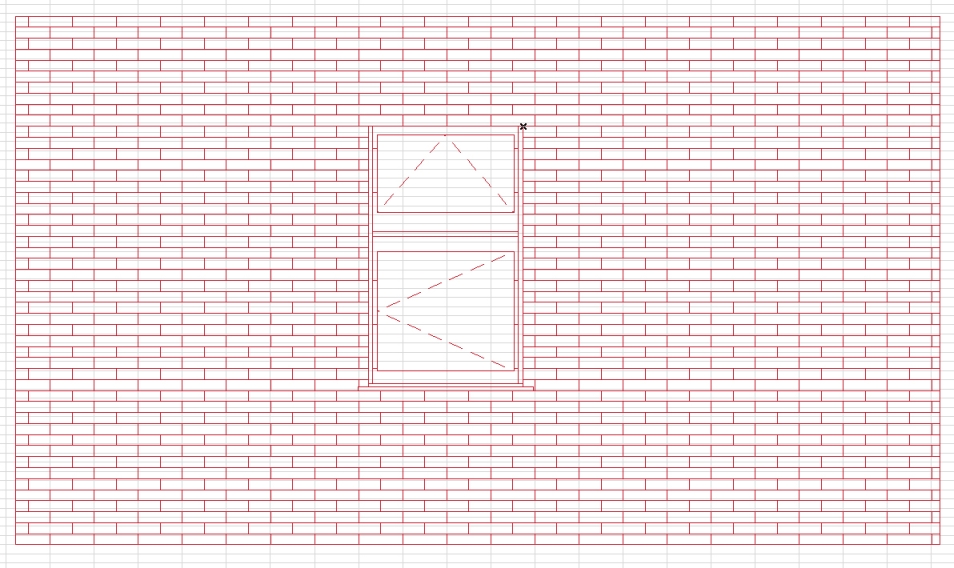

Siehe Bild in der Anlage!!

Wie kann ich die lage der Vektorschraffur verändern, so das ich an beiden seiten das Bindermass habe? Länge der Mauer ist 8telmetermass. Das Raster ist auch auf 8tel eingestelt.

Nur hier im Schnitt verändern (etwa durch wandlung von dynamisch in zeichnung) hilft mir ja nicht viel weiter, möchte es komfortabel haben und in der 3d Ansicht sollte es ja auch stimmen.
Miniaturansicht angehängter Grafiken
mauerwerk schraffur in archicad-verblender.jpg

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 04.03.2006
Uhrzeit: 08:45
ID: 14314



Social Bookmarks:

Eine Schraffur, die als 3D-Schraffur verwendet wird, kann über den Befehl Bearbeiten - 3D-Textur ausrichten verschoben und gedreht werden.
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 27.02.2006
Beiträge: 16
KingKong: Offline

Ort: Detmold

KingKong is on a distinguished road

Beitrag
Datum: 04.03.2006
Uhrzeit: 18:08
ID: 14327



Social Bookmarks:

Vielen Dank für deine Antwort, klappt jetzt.
