Rechter winkel auf Kreis in ArchiCAD

#1 (Permalink)
Social Bookmarks:

Gibt es die Möglichkeit in ArchiCAD auf oder von einem Kreis weg eine Linie im Rechten Winkel zu zeichnen ohne erst den Kreismittelpunkt zu suchen?
Über das Rechter Winkel Tool (dort wo auch parallel, Versatz etc. wählbar ist) kann ich bei einem Kreis nur annähernd einen Rechten Winkel einstellen.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 07.11.2006
Uhrzeit: 22:49
ID: 19587



Re: Rechter winkel auf Kreis in ArchiCAD

#2 (Permalink)
Social Bookmarks:

Nicht das ich wüßte.

Es geht zwar anders rum, also eine Linien von eine beliebigen Punkt lotrecht auf dem Bogen enden lassen.

Eine andere Möglichkeit wäre noch erste eine Tangente zu dem bogen zu zeichnen, und dann Lot auf die Tangente. Ich denke aber beides bringt dir erstmal nichts.

FST

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 07.11.2006
Uhrzeit: 23:56
ID: 19588



Social Bookmarks:

Verdammt. Wer hat bloß den Kreis erfunden... :mad:
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 08.11.2006
Uhrzeit: 00:03
ID: 19590



Social Bookmarks:

Der Architekt der nichts.....

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 14.05.2003
Beiträge: 99
milivanili: Offline

Ort: Wuppertal

milivanili is on a distinguished road

Beitrag
Datum: 08.11.2006
Uhrzeit: 00:17
ID: 19591



Social Bookmarks:

Hmm je nachdem was man zeichnen will lohnt es sich vielleicht das Raster in die Richtung zu drehen welche die linie später haben soll.

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 08.11.2006
Uhrzeit: 09:00
ID: 19592



Social Bookmarks:

Die einfachste Möglichkeit ist wohl die mit dem Kreismittelpunkt. Da ein rechter Winkel auf den Kreis automatisch den Mittelpunkt kreuzt, würde ich erst den Kreis anwählen, dann bekommt man den Mittelpunkt angezeigt und dann mit der Maus diesen Punkt anpeilen, dann (per Shortcut) auf Linienwerkzeug umschalten und loslegen.

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 08.11.2006
Uhrzeit: 09:26
ID: 19594



Social Bookmarks:

Hmm, bei manchen Radien muss man ziemlich weit gehen um zum Kreismittelpunkt zu gelangen. Gibt es hier vielleicht auch wie in AutoCAD einen Befehl, mit dem der Linienursprung automatisch auf den Kreismittelpunkt gesetzt wird?
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 08.11.2006
Uhrzeit: 11:38
ID: 19599



Social Bookmarks:

Vielleicht bringt dir das ja was.

Eine Radialbemaßung an der gewünschte Stelle auf dem Bogen zeichnen
Die Bemaßung als Hilfskonstruktion nehmen.
Dann die Bemaßung löschen.

Evtl. reicht es aber auch wenn Du die Bemaßung zerlegst.


@Archimedes: Das geht vielleicht noch etwas einfacher.
Startpunkt der Linie festlegen,mit der Maus auf dem Bogen gehen. Dadurch wird als hilfspunkt der Mittelpunkt angezeigt. Dann auf den mittelpunkt gehen, und z.B. [ALT+W] um den Winkel einzufrieren und Endpunkt fetslegen.


FST

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 08.11.2006
Uhrzeit: 18:13
ID: 19617



Re: Re: Rechter winkel auf Kreis in ArchiCAD #9 (Permalink)
Social Bookmarks:

Zitat:
Originally posted by fst

Eine andere Möglichkeit wäre noch erste eine Tangente zu dem bogen zu zeichnen,
Und wie erstelle ich diese? Z.B. für ein Tonnendach die Tangente, die man Angeben muß? (Also Geometrisch weiß ich's, aber gibt's dazu ein Tool?)
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 08.11.2006
Uhrzeit: 18:27
ID: 19618



Re: Re: Re: Rechter winkel auf Kreis in ArchiCAD #10 (Permalink)
Social Bookmarks:

Der "intelligente" Cursor zeigt an, wenn eine Linie die Tangente zu einem Bogen ist

Punkt X als Startpunkt angeben, und mit der Maus auf den Bogen gehen. An dem "Tangentenpunkt" wird die von Cursor angezeigt .

FST

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 08.11.2006
Uhrzeit: 18:28
ID: 19619



Re: Re: Re: Re: Rechter winkel auf Kreis in ArchiCAD #11 (Permalink)
Social Bookmarks:

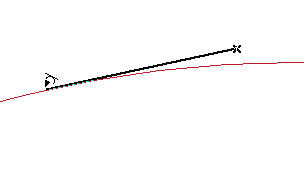

Screenshot:
Miniaturansicht angehängter Grafiken
Rechter winkel auf Kreis in ArchiCAD-111.jpg

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 08.11.2006
Uhrzeit: 18:38
ID: 19620



Social Bookmarks:

Boa... geil. :P
OK, danke, hätte mal auf die Symbole achten können. Bleibt die Frage, warum dann der "intelligente" Cursor keinen rechten angibt. Das wären noch keine 5 Zeilen mehr Quellcode
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 08.11.2006
Uhrzeit: 18:57
ID: 19622



Social Bookmarks:

Die Rechten mögen wir nicht so ;-|

Aber der rechte Winkel wird auch zum Bogen angegeben. Startpunkt beliebig festlegen, und Endpunkt auf dem Bogen suchen.

Siehe Screenshot.

Aber schick mir mal die 5 Zeile Quellcode, und ich lasse sie einbauen.
Miniaturansicht angehängter Grafiken
Rechter winkel auf Kreis in ArchiCAD-222.jpg

Mit Zitat antworten
ehem. Benutzer

Registriert seit: 28.04.2005
Beiträge: 16
reimert: Offline


reimert is on a distinguished road

Beitrag
Datum: 16.11.2006
Uhrzeit: 17:08
ID: 19806



Social Bookmarks:

also nur ganz kurz zu den grundlagen:

eigentlich ist es nicht möglich, einen rechten winkel auf einem kreis zu zeichnen, den ein winkel kann nur zwischen zwei geraden (oder zwei ebenen, oder einer geraden und einer ebene) gemessen werden.

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 16.11.2006
Uhrzeit: 17:22
ID: 19807



Social Bookmarks:

Ein Linie vom Mittelpunkt des Kreises ist am Schnittpunkt mit dem Kreis rechtwinklig zu der gedachten Tangente ! Wenn du aber eine bessere Begriff für das was gesucht war hast, würde ich den gerne wissen.

Radius ist ja auch nicht ganz richtig.

Aber wie du schon sagst, ein rechter Winkel ist es wirklich nicht, darum klappt es ja auch nicht mit der Funktion.

FST
