Allplan fehler in 3d Darstellung ?

#1 (Permalink)
Social Bookmarks:

Hallo schaut euch mal die beiden allplanfenster an

ich muss einige nicht rechtwinklige wände zeichnen. aus mir unbekanntem grund sind sie wände in der 3d darstellung keilförmig.die 2d darstellung ist rechts oben. beim rendern bleibt die darstellung enenso erhalten.

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 03.11.2005
Beiträge: 48
mick: Offline

Hochschule/AG: Dipl.Ing. 2007

mick is on a distinguished road

Beitrag
Datum: 16.11.2006
Uhrzeit: 20:06
ID: 19811



Social Bookmarks:

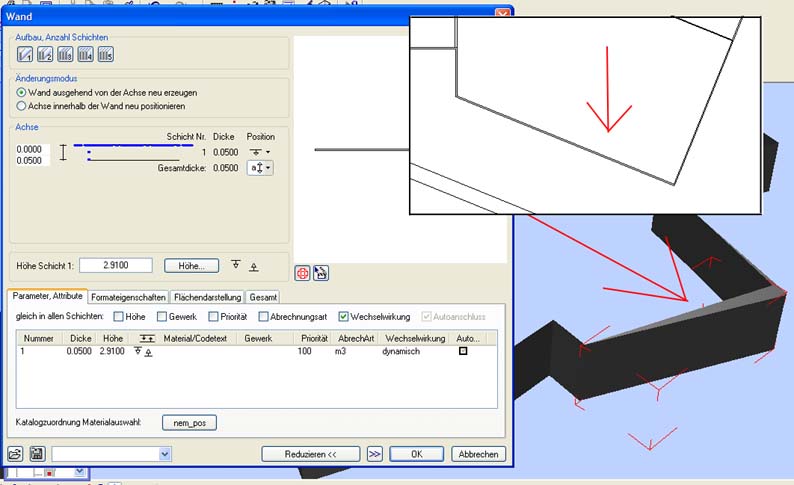

hier das bild
