Grundrissdarstellung

#1 (Permalink)
Social Bookmarks:

Hallo,

ich hab einen Entwurf in Sketchup gezeichnet und muss jetzt die Grundrisse für die einzelnen Ebenen zeichnen. Weiß nur nicht genau ob ich das richtig dargestellt habe. Habe bei 1m geschnitten und die Wände geschwärzt (1:200). Das Gebäude ist aber in sich verdreht, sodass die Schnittebene nicht auf der gleichen Achse der Bodenebene liegt. Muss ich die Kontur des Bodens punkten, stricheln oder überhaupt darstellen?

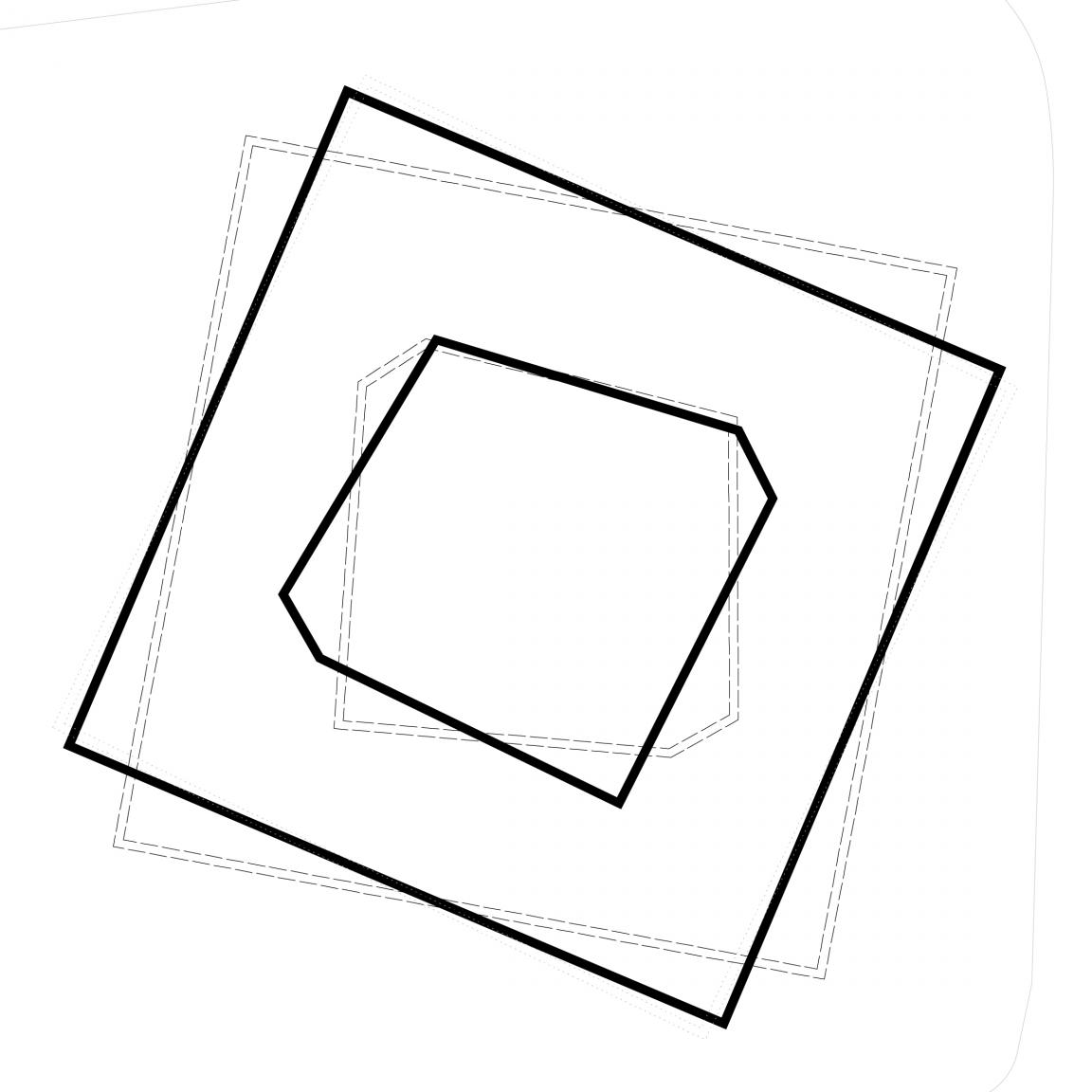

In der Zeichnung ist die hellgraue gepunktete Linie der Boden, die gestrichelte schwarze die darüberliegende Ebene.

Vielen Dank im Voraus
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 09.04.2005
Beiträge: 463
Lang: Offline


Lang is a jewel in the rough Lang is a jewel in the rough Lang is a jewel in the rough Lang is a jewel in the rough

Beitrag
Datum: 24.01.2014
Uhrzeit: 14:08
ID: 51894



AW: Grundrissdarstellung

#2 (Permalink)
Social Bookmarks:

hallo.

mein bauzeicher-berufsschulbuch von 1996 sagt dazu:

strichlinie > verdeckte körperkanten

punktlinie > konstruktionslinien über oder hinter der schnittebene

grüße

michael
