Grundriss mit wandabwicklung

#1 (Permalink)
Social Bookmarks:

Hallo, ich haette eine dringende frage fuer ein Projekt von mir also,
ich muss einen grundriss mit wandabwicklung von einem raum zeichnen dieser liegt im dachgeschoss und hat 2 komplett schraege waende vom fußboden aus nun meine frage wenn ich den grundriss wie immer in 1 meter hoehe mache dann verschmallert sich ja mein raum und die schraege seite unterhalb des meters fehlt daher wuerde ich außerhalb des grundriss die abgeschnittene dachflaeche als ansicht zeichnen weil man sie ja von oben aus sehen wuerde bis hierhin alles richtig nun meine frage wie mache ich das denn nun mit den waenden welche ich aufklappe? diese muesste ich doch aussen an der dachflaeche ansetzten sprich dort wo die ansicht das dach aussen beendet die first seite ist ja klar nur bei dem dach weis ich nicht weiter es handelt sich um ein satteldach HILFE LG Rogger

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.263
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 27.12.2010
Uhrzeit: 17:39
ID: 41979



AW: Grundriss mit wandabwicklung

#2 (Permalink)
Social Bookmarks:

Einige Kommas, Punkte oder sonstige Feinheiten der deutschen Rechtschreibunge würde helfen die Frage zu verdeutlichen.

....dort wo die ansicht das dach aussen beendet die first seite ist ja klar ... sagt mit zumindest wenig.

Ansonsten eine Skizze hochladen wir der aktuelle Stand ist.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 25.12.2010
Beiträge: 2
Rogger: Offline


Rogger is on a distinguished road

Beitrag
Datum: 28.12.2010
Uhrzeit: 02:08
ID: 41980



AW: Grundriss mit wandabwicklung #3 (Permalink)
Social Bookmarks:

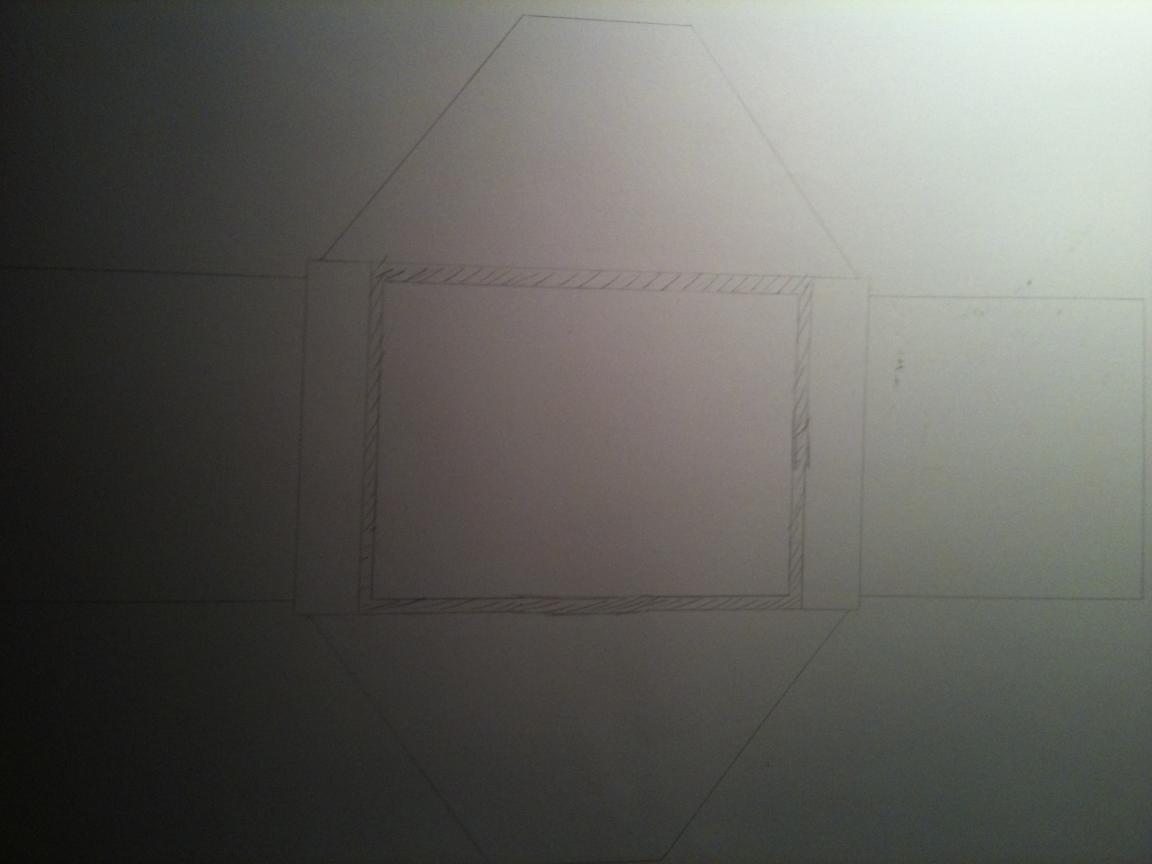

Bilder sagen mehr als tausend Worte. Bitte rechts und links sind die Seiten um die es mir geht. lg Rogger
Miniaturansicht angehängter Grafiken
Grundriss mit wandabwicklung-img_0093.jpg
