Heizlast nach DIN EN 12831

#1 (Permalink)
Social Bookmarks:

Hallo,
wenn ich die Heizlast für einen Kellerraum berechne, benötige ich einen äquivalenten U-Wert für erdreichberührte Teile.
Für den Fußboden habe ich in Abhängigkeit zur Tiefe unter dem Erdreich und zum tatsächlichen U-Wert und zu B' diverse Auswahlmöglichkeiten. Wenn mein errechnetes B' nicht den genauen Wert der Tabellen aus dem nationalen Anhang trifft, interpoliere ich das Ergebnis entsprechend.
Meine Frage:
1.) Was genau besagt das B' besonders mit der Einheit m, was bedeutet es wenn es größer oder kleiner ist.
2.) Was passiert wenn mein tatsächlicher U-Wert + WB-Zuschlag ebenfalls nicht exakt einen Tabellenwert trifft, interpoliere ich dann auch?
3.) Was passiert, wenn mein z-Wert nicht eindeutig die vorgegebenen Werte trifft, interpoliere ich dann auch? (ich kenne leider nur die Tabellen für z=3m und hatte bis jetzt noch keinen Blick in die DIN, heißt es dort z.B. z<3m?)
4.) Wie kann ich im „worst case“, also interpolieren von allem, rechnerische durch eine Formel umsetzen?
Vielen Dank für konstruktive Antworten,
Liebe Grüße
--
Blumenschein

Beispiel zu 2 und 4
U-Werte
B' Wert 0,25 0,5 1 2 0
2 0,14 0,24 0,35 0,46 0,63
4 0,14 0,24 0,33 0,4 0,51
6 0,14 0,22 0,29 0,35 0,43
8 0,14 0,21 0,26 0,31 0,37
10 0,13 0,19 0,24 0,27 0,32
12 0,13 0,18 0,22 0,25 0,29
14 0,12 0,17 0,2 0,23 0,26
16 0,12 0,16 0,19 0,21 0,24
18 0,11 0,15 0,18 0,2 0,22
20 0,11 0,14 0,16 0,18 0,21

Geändert von Blumenschein (27.10.2008 um 14:40 Uhr).

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 07.07.2003
Beiträge: 919
Blumenschein: Offline

Ort: Münster

Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about

Beitrag
Datum: 27.10.2008
Uhrzeit: 18:17
ID: 31083



AW: Heizlast nach DIN EN 12831

#2 (Permalink)
Social Bookmarks:

Hallo,

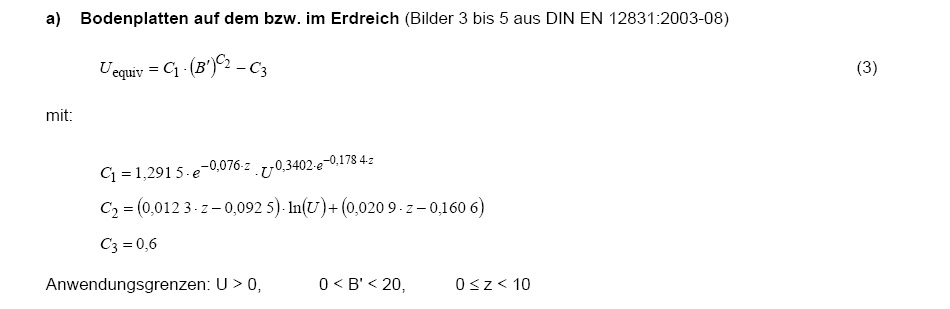

mittlerweile bin ich ein wenig weiter gekommen. Laut DIN kann man Uequiv auch hinreichend genau mit einer Formel (siehe Bild) berechnen.
Doch wofür steht das e?
Vielen Dank für Hilfe,
Gruß
--
Blumenschein
Miniaturansicht angehängter Grafiken
Heizlast nach DIN EN 12831-unbenannt-1.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.07.2003
Beiträge: 919
Blumenschein: Offline

Ort: Münster

Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about

Beitrag
Datum: 27.10.2008
Uhrzeit: 18:30
ID: 31084



AW: Heizlast nach DIN EN 12831 #3 (Permalink)
Social Bookmarks:

Taraaa,
e ist natürlich die Eulerzahl.
Manchmal liegt das Einfache so nah...
Gruß
--
Blumenschein
