Sichtbeton-Detail

#1 (Permalink)
Social Bookmarks:

Hallo zusammen....

Habe ein Problem mit einem Detail. Würde genre am unteren Ende meiner Sichtbetonfassade eine Art "Schattenfuge" entstehen lassen.

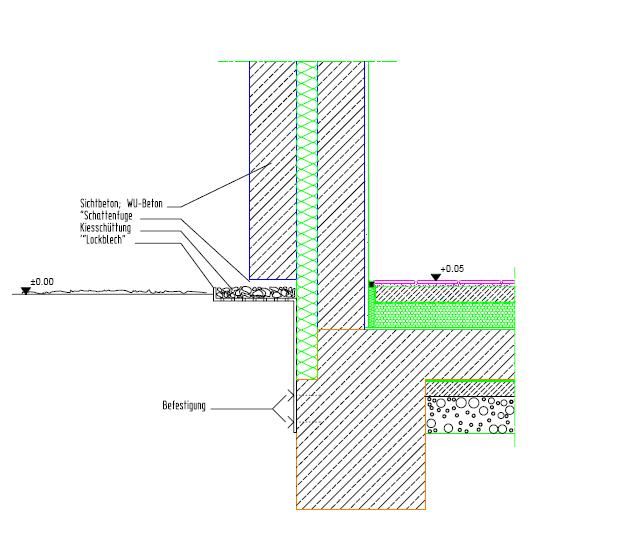

Hab da mal was versucht.... Wäre allerdings für jegliche Anregung dankbar. Sei es die Größe des Versatzes zw. UK Aussenschale und Kies; Oder jegliche Art von Wärmebrücken; etc....

Schaut einfach mal drüber und sagt was dazu.

Vielen Dank im voraus...
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 20.11.2008
Uhrzeit: 16:13
ID: 31374



AW: Sichtbeton-Detail

#2 (Permalink)
Social Bookmarks:

üblicherweise wird vor Anbringen der Aussenschale die innere Wand abgedichtet, und die Aussenschale dann vorgehängt. die äussere Wand sollte auch auf dem Fundament aufstehen, die Anker dienen normalerweise nur zur vertikalen Stabilisierung.

Das Kiesbett kann dann einfach vor der Ausenschle vorgesehen werden, die Funktion des Winkels in Deiner Zeichnung erschliesst sich mir nicht.

Im Beton-Atlas kannst Du hierzu gute Beispiele finden.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 21.10.2008
Beiträge: 11
Diego: Offline


Diego is on a distinguished road

Beitrag
Datum: 20.11.2008
Uhrzeit: 16:18
ID: 31376



AW: Sichtbeton-Detail #3 (Permalink)
Social Bookmarks:

Dann entfällt aber die gewünschte Sichtfuge. Dass ich ne Abdichtung brauch hab ich mir fast schon gedacht ;-) ... Ist es denn nicht evtl möglich, die äußere Schale einfach nur zu verjüngen und nur einen kleinen Teil der Schale auf dem Fundament zu platzieren... So würd ich auch meine Sichtfuge behalten...

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 21.10.2008
Beiträge: 11
Diego: Offline


Diego is on a distinguished road

Beitrag
Datum: 20.11.2008
Uhrzeit: 16:24
ID: 31378



AW: Sichtbeton-Detail #4 (Permalink)
Social Bookmarks:

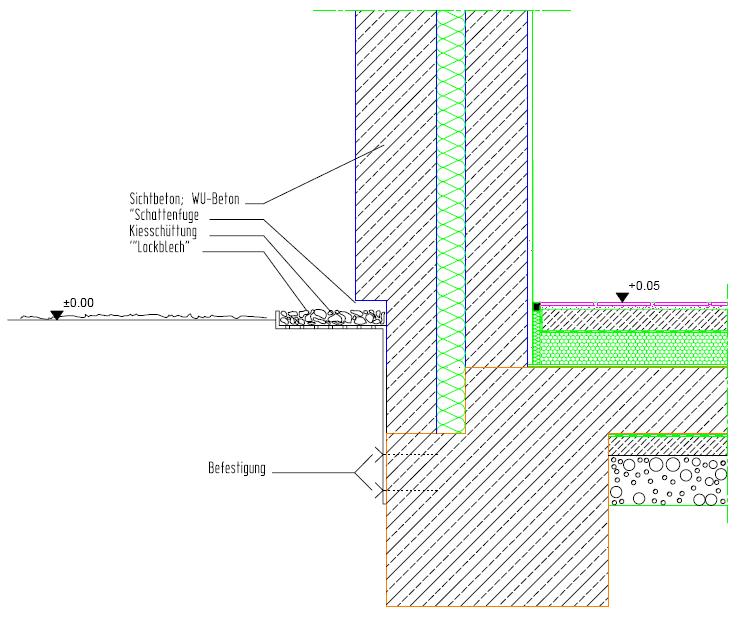

so evtl
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 20.11.2008
Uhrzeit: 16:25
ID: 31380



AW: Sichtbeton-Detail #5 (Permalink)
Social Bookmarks:

die Sichtfuge sieht doch auf Fussbodenniveau kaum jemand. Du könntest eventuell den Beton wie von Dir beschrieben einfach im Sockelbereich dünner ausführen, bedenke jedoch die Mindestabdeckungen für Beton im Aussenbereich.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 20.11.2008
Uhrzeit: 16:27
ID: 31382



AW: Sichtbeton-Detail #6 (Permalink)
Social Bookmarks:

ok sieht gut aus, die dünne schicht müsste jedoch auch mindestens 16-18 cm haben, normalerweise geht man von 20cm für Aussen aus.

Das Gitter ist jedoch immer noch komisch. warum machst Du keine herkömmliche Kiesschüttuung?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 21.10.2008
Beiträge: 11
Diego: Offline


Diego is on a distinguished road

Beitrag
Datum: 20.11.2008
Uhrzeit: 16:33
ID: 31383



AW: Sichtbeton-Detail #7 (Permalink)
Social Bookmarks:

Wollte gerne eine strickte Trennung zwischen Grünfläche und Schüttung. Und dafür kein Betonfertigteil o.ä. nehmen. Das Blech sieht man im Nachhinein sowieso nicht. Es ragt ja nicht hervor oder so.

Und ich denke schon, dass man die Fuge bemerkt. Eine "dunkle Schicht" als unterer Abschluss im kontrast zu hellem Sichtbeton?!?! Könnt ich mir schon vorstellen...

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 16.12.2007
Beiträge: 28
Christopher: Offline


Christopher is on a distinguished road

Beitrag
Datum: 20.11.2008
Uhrzeit: 23:39
ID: 31390



AW: Sichtbeton-Detail #8 (Permalink)
Social Bookmarks:

Moin Jung, wir kennen uns ja

Also die zweite Variante würde man schon umsetzen können, rein technisch gesehen.
Allerdings hast du ja im Bereich vom Fundament ne ziemliche Wärmebrücke!

Wüsste da aber jetzt auf Anhieb auch nicht, wie man das konstruktiv einigermaßen vernünftig lösen könnte...
Ich weiß, dass es druckfeste Dämmung gibt, mit der man bei Passivhäusern die Bodenplatte von unten dämmt. Ob man die allerdings im unteren Bereich der Innenschale einsetzen könnte, da bin ich gerade überfragt!

Gruß

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.02.2004
Beiträge: 91
Sven_W: Offline


Sven_W is on a distinguished road

Beitrag
Datum: 21.11.2008
Uhrzeit: 00:35
ID: 31391



AW: Sichtbeton-Detail #9 (Permalink)
Social Bookmarks:

Hallo,

sowas bearbeite ich gerade. Die Dämmung würde ich durchlaufen lassen, bis ca. 60 cm unter OK Bodenplatte (Perimeterdämmung). Vorsatzschale 10-12 cm mit 2 cm Luftschicht. Ohne gehts wohl nicht, denn..die Aussenschale muss ausgerichtet werden. Die Vorsatzschale würde ich einfach runter laufen lassen bis ins erdreich. Es nur so aussehen zu lassen als würde das Betonteil darüber schweben wäre gelogen (meine unmaßgeblichen Meinung nach).

regards
Sven

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 21.11.2008
Uhrzeit: 14:07
ID: 31395



AW: Sichtbeton-Detail #10 (Permalink)
Social Bookmarks:

die aufgesetzte Wand ist eigentlich keine Wärmebrücke, da die Fundamente und Bodenplatte auch nicht gedämmt sind und die Wärmedämmung im Bodenaufbau berücksichtigt werden muss. Die Lage des Fundamentes würde ich noch absenken, dann geht die Dämmschicht weiter nach Unten durch. Teilweise wird hier die Aussenwand auch auf druckfeste Dämmung gestellt, kommt aber auf die Lasten an. Frostschürze bleibt zu überdenken.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 21.10.2008
Beiträge: 11
Diego: Offline


Diego is on a distinguished road

Beitrag
Datum: 21.11.2008
Uhrzeit: 18:46
ID: 31397



AW: Sichtbeton-Detail #11 (Permalink)
Social Bookmarks:

Ja klar.... Die WD muss ich im Aufbau berücksichtigen, aber reicht es denn, wenn ich nur den geringen Teil (ca 12-14cm) auf der Platte aufstell.

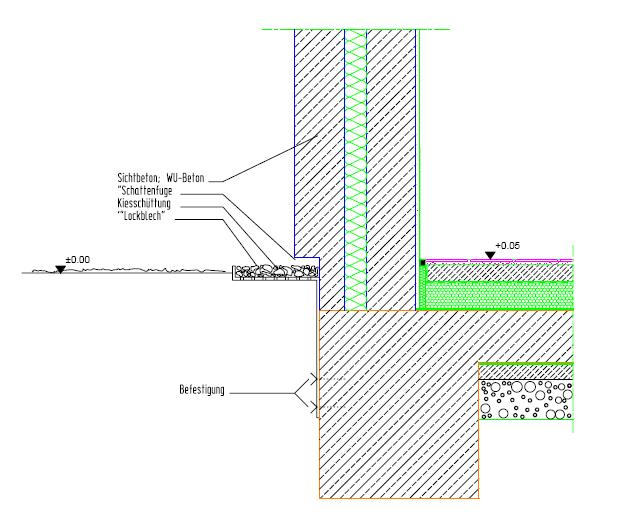

Meinst du mit weiter runter ziehen so?!?!
