Fachwerk fehlende Verstrebung

#1 (Permalink)
Social Bookmarks:

Hallo zusammen,

am WE habe ich folgende Scheune gefunden. Offensichtlich fehlt die diagonale Verstrebung an der Giebelseite.
Im Photo sehr Ihr einen Lösungsvorschlag.
Frage:
Ist es möglich, dass Problem so zu lösen. (Die Verstrebung muss natürlich fest mit dem Eisenträger verbunden werden!)
Muss ich eine Verstrebung haben?
Kann ich auf die untere Verstrebung eventuell verzichten!
Vielen Dank für Eure Hilfe!
Gruß
--
Blumenschein

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 07.07.2003
Beiträge: 906
Blumenschein: Offline

Ort: Münster

Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about

Beitrag
Datum: 26.05.2009
Uhrzeit: 20:31
ID: 33820



AW: Fachwerk fehlende Verstrebung

#2 (Permalink)
Social Bookmarks:

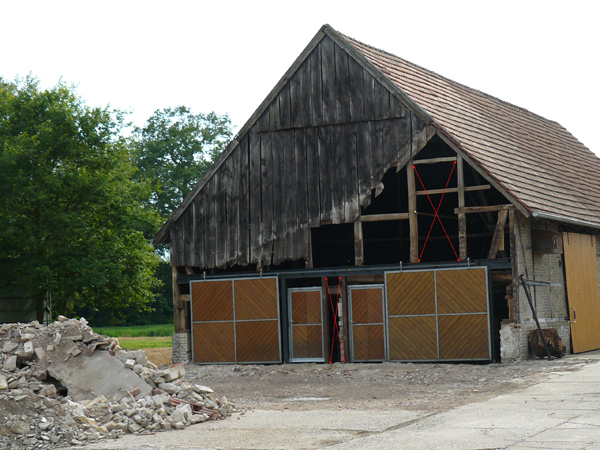

und hier mit Bild...
