Hallo an alle,

baue aktuell eine Pfosten-Riegel Konstruktion von Jansen in meinen Entwurf ein, doch wirds nach meiner Auffassung nicht ganz stimmig.

Kann mir jemand beim Detailbau weiterhelfen?

Der Wunsch wäre es, die Außenhaut um die Ecke, bis an das Fensterprofil heran zu bauen; ganz ohne Fertigteile. Ist das so leicht zu machen; es herumzuziehen?

Help me!

Grüße
Marcus

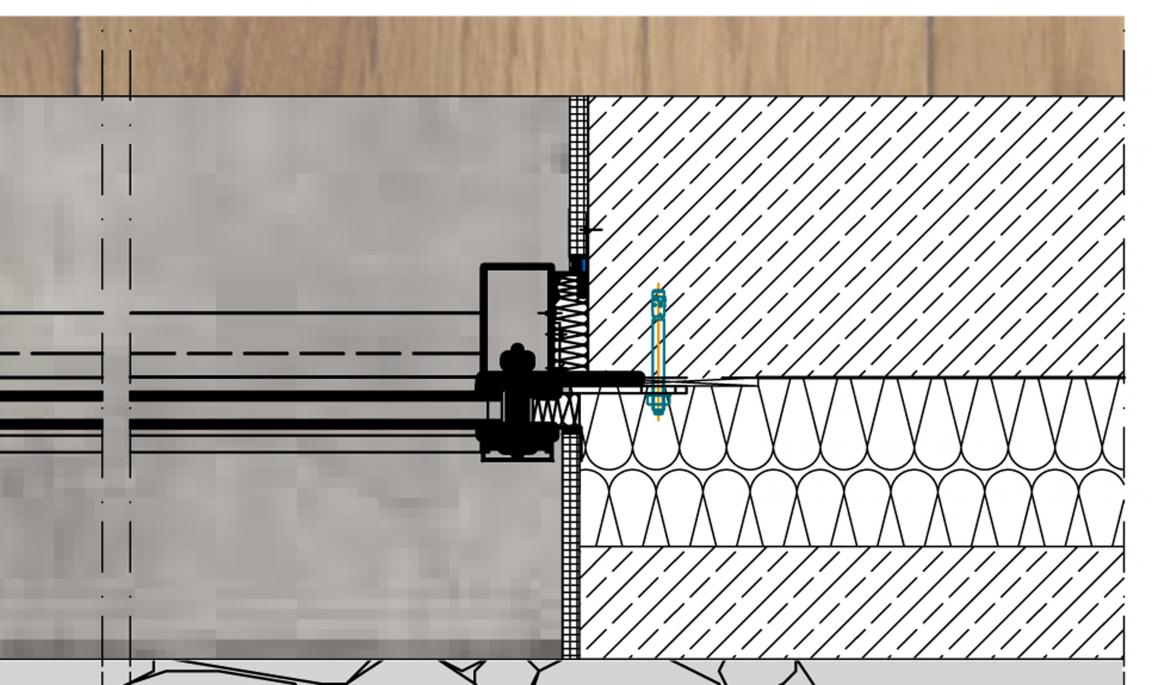

Miniaturansicht angehängter Grafiken
__________________
Archicad 21, Lenovo Thinkpad P50 2,60Ghz (64bit), 8GB, Nvidia Quadro M1000
BTU Cottbus

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 17.12.2012
Uhrzeit: 20:52
ID: 48771



AW: Anschlussanpassung

#2 (Permalink)
Social Bookmarks:

Was für einen Wandaufbau hast du denn? Was ist das mit der karrierten Schraffur für eine Schicht? Was für eine Ecke meinst du? Die Leibung? Ach und: Wer soll wann womit das Loch für die Schraube bohren, die man sieht?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 10.01.2012
Beiträge: 43
Marcusli: Offline


Marcusli is on a distinguished road

Beitrag
Datum: 17.12.2012
Uhrzeit: 21:12
ID: 48772



AW: Anschlussanpassung #3 (Permalink)
Social Bookmarks:

Hallo personal cheese,

Stb0,20, Dämm0,12 und Wetterhaut 0,08. Die karrierten Flächen werden aktuell Fertigteile Alu, doch wie schon beschrieben, soll die Laibung "in Beton glänzen".

Die Flanken des Fensters halt, die Ecken?!?!
Das mit der Bohrerei ist ne gute Frage...
__________________
Archicad 21, Lenovo Thinkpad P50 2,60Ghz (64bit), 8GB, Nvidia Quadro M1000
BTU Cottbus

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 17.12.2012
Uhrzeit: 21:51
ID: 48773



AW: Anschlussanpassung #4 (Permalink)
Social Bookmarks:

Hier mal ne schnelle Idee. Auch noch nicht so montagefreundlich...
Angehängte Dateien
Dateityp: pdf Ohne Titel 2.pdf (109,3 KB, 863x aufgerufen)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 10.01.2012
Beiträge: 43
Marcusli: Offline


Marcusli is on a distinguished road

Beitrag
Datum: 17.12.2012
Uhrzeit: 22:04
ID: 48774



AW: Anschlussanpassung #5 (Permalink)
Social Bookmarks:

schöne Zeichnung..

doch möchte ich von der Fensterposition nicht abweichen. Du rückst ja nun raus?!!
__________________
Archicad 21, Lenovo Thinkpad P50 2,60Ghz (64bit), 8GB, Nvidia Quadro M1000
BTU Cottbus

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 17.12.2012
Uhrzeit: 22:51
ID: 48775



AW: Anschlussanpassung #6 (Permalink)
Social Bookmarks:

Dann skizzier doch mal auf.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 10.01.2012
Beiträge: 43
Marcusli: Offline


Marcusli is on a distinguished road

Beitrag
Datum: 17.12.2012
Uhrzeit: 23:45
ID: 48777



AW: Anschlussanpassung #7 (Permalink)
Social Bookmarks:

so dachte ich mir das, doch behaftet mit Schwierigkeiten, oder nicht?
Miniaturansicht angehängter Grafiken
__________________
Archicad 21, Lenovo Thinkpad P50 2,60Ghz (64bit), 8GB, Nvidia Quadro M1000
BTU Cottbus

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 18.12.2012
Uhrzeit: 11:38
ID: 48783



AW: Anschlussanpassung #8 (Permalink)
Social Bookmarks:

Ja, ist es. 8 cm Dicke für Betonfertigteile ist schon sportlich, als Ortbetonschale in Sichtbetonqualität vermutlich nicht machbar. Und über die Ecke wirst du noch dünner! Du musst bedenken was alles in die Schicht rein muss: Bewehrung mit entsprechender Betonüberdeckung und die Rüttelflasche für die Verdichtung des Betons. Auf der Baustelle kann man nunmal nicht wie im Betonfertigteilwerk direkt auf Stahlschalung und Rütteltischen bauen.
Beschäftige dich doch mal mit Sichtbeton und seiner Herstellung. Es gibt mitlerweile einige brauchbare Bücher dazu.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 10.01.2012
Beiträge: 43
Marcusli: Offline


Marcusli is on a distinguished road

Beitrag
Datum: 18.12.2012
Uhrzeit: 12:23
ID: 48786



AW: Anschlussanpassung #9 (Permalink)
Social Bookmarks:

Die Stärke der Wetterhaut ist allerdings sehr gering, doch hatte ich dies aus der Literatur aufgegriffen.

Ich arbeite mit einem Misaporsystem wonach die Tragschale aber nicht die Außenhaut bewehrt werden (Schraffur in Zeichnung falsch).

Also schwierig zu machen oder Gedanken abfreunden?
__________________
Archicad 21, Lenovo Thinkpad P50 2,60Ghz (64bit), 8GB, Nvidia Quadro M1000
BTU Cottbus

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 18.12.2012
Uhrzeit: 13:43
ID: 48788



AW: Anschlussanpassung #10 (Permalink)
Social Bookmarks:

Misapor kenne ich nur als Schaumglasschotter für die Dämmung unter der Bodenplatte. Was für ein System soll das sein?

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.335
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 18.12.2012
Uhrzeit: 15:02
ID: 48789



AW: Anschlussanpassung #11 (Permalink)
Social Bookmarks:

Zitat:
Zitat von personal cheese Beitrag anzeigen
Hier mal ne schnelle Idee. Auch noch nicht so montagefreundlich...
Wie willst Du denn die beiden Winkel miteinander verschrauben? (oder sind im
Pfosten Armlöcher, die hinterher mit dezenten Plastikstopfen verschlossen
werden?)
Wie ist das innere Schattennutprofil befestigt? (oder soll da auch ein
Kompriband rein?)
Nur fürs Protokoll: Folie innen ist nicht winddicht sondern luftdicht, und wie soll
das sicher montiert werden?
Ich frag nur, weil ich mir an dem Detail auch schon häufiger die Zähne
ausgebissen habe...

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 10.01.2012
Beiträge: 43
Marcusli: Offline


Marcusli is on a distinguished road

Beitrag
Datum: 18.12.2012
Uhrzeit: 15:03
ID: 48790



AW: Anschlussanpassung #12 (Permalink)
Social Bookmarks:

Misaporbeton KDS- ein Zweischalensystem
__________________
Archicad 21, Lenovo Thinkpad P50 2,60Ghz (64bit), 8GB, Nvidia Quadro M1000
BTU Cottbus

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.183
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 18.12.2012
Uhrzeit: 16:00
ID: 48793



AW: Anschlussanpassung #13 (Permalink)
Social Bookmarks:

Zitat:
Zitat von Kieler Beitrag anzeigen
Wie willst Du denn die beiden Winkel miteinander verschrauben? (oder sind im
Pfosten Armlöcher, die hinterher mit dezenten Plastikstopfen verschlossen
werden?)
Hast ja recht. (Ich schrieb ja nicht montagefreundlich) Vermutlich muss man das Pfostenprofil 2-teilig ausführen (1x Statik, 1x als Leibungsverkleidung) dann kommt man zumindest für die Befestigung und Abklebung an das Pfostenprofil.

Zitat:
Zitat von Kieler Beitrag anzeigen
Wie ist das innere Schattennutprofil befestigt? (oder soll da auch ein
Kompriband rein?)
Für die Schattennutprofile gibt es diese seitlich auf die Pfosten aufgenieteten Klemmprofile, in die man das U dann einklipsen kann. Da aber vermutlich die Toleranzen im Rohbau zuschlagen werden ist dieses Detail bei Sichtbeton auch eher theoretischer Natur und es wird nicht ohne Kompriband gehen.

Zitat:
Zitat von Kieler Beitrag anzeigen
Nur fürs Protokoll: Folie innen ist nicht winddicht sondern luftdicht, und wie soll
das sicher montiert werden?
Stimmt, den Fehler mach ich immer wieder.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 20.01.2013
Beiträge: 78
lalahmpf: Offline


lalahmpf will become famous soon enough lalahmpf will become famous soon enough

Beitrag
Datum: 20.01.2013
Uhrzeit: 21:14
ID: 49153



AW: Anschlussanpassung #14 (Permalink)
Social Bookmarks:

Warum willst du deine Pfosten-Riegel-Fassade im H-Schnitt befestigen? Die statische Befestigung ist unten auf einem Basisprofil sinnvoll (dann im V-Schnitt ersichtlich) bzw mit einer nach statischen erfordernissen ausgeführte Kopfpunktkonsole. Ich persönlich würde dir für die seitliche Anbindung+Fensterbank etwas anderes als Sichtbeton empfehlen (z.B. gekantete Aluminiumbleche)

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 20.01.2013
Uhrzeit: 22:50
ID: 49155



AW: Anschlussanpassung #15 (Permalink)
Social Bookmarks:

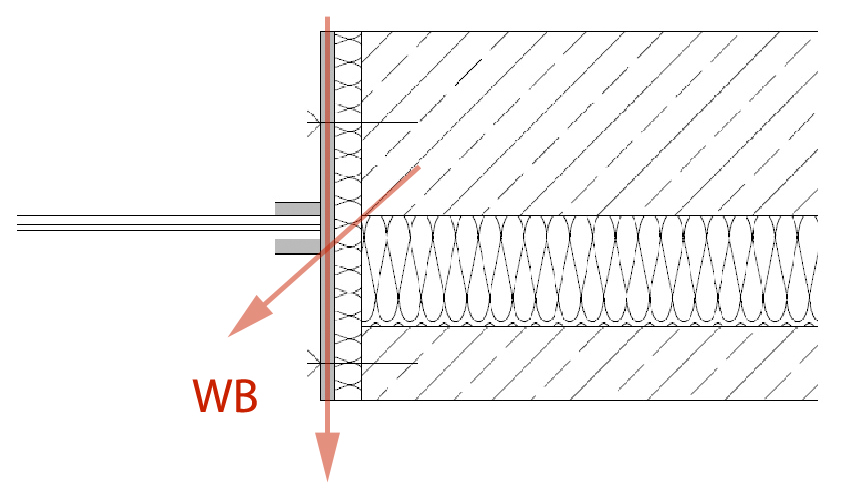

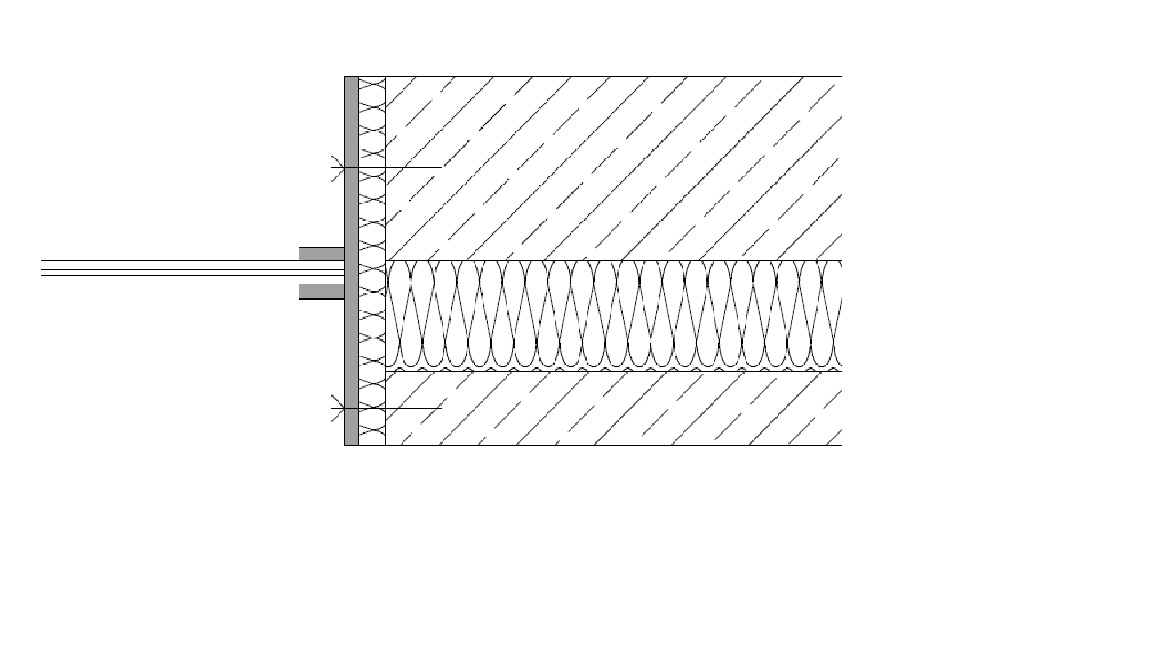

Das Fassadenelement muss einfach vollständig in die Dämmebene gebracht werden (beste Lösung) oder zumindest soweit, dass noch eine Mindestüberdeckung mit Dämmung gegeben ist:
Miniaturansicht angehängter Grafiken

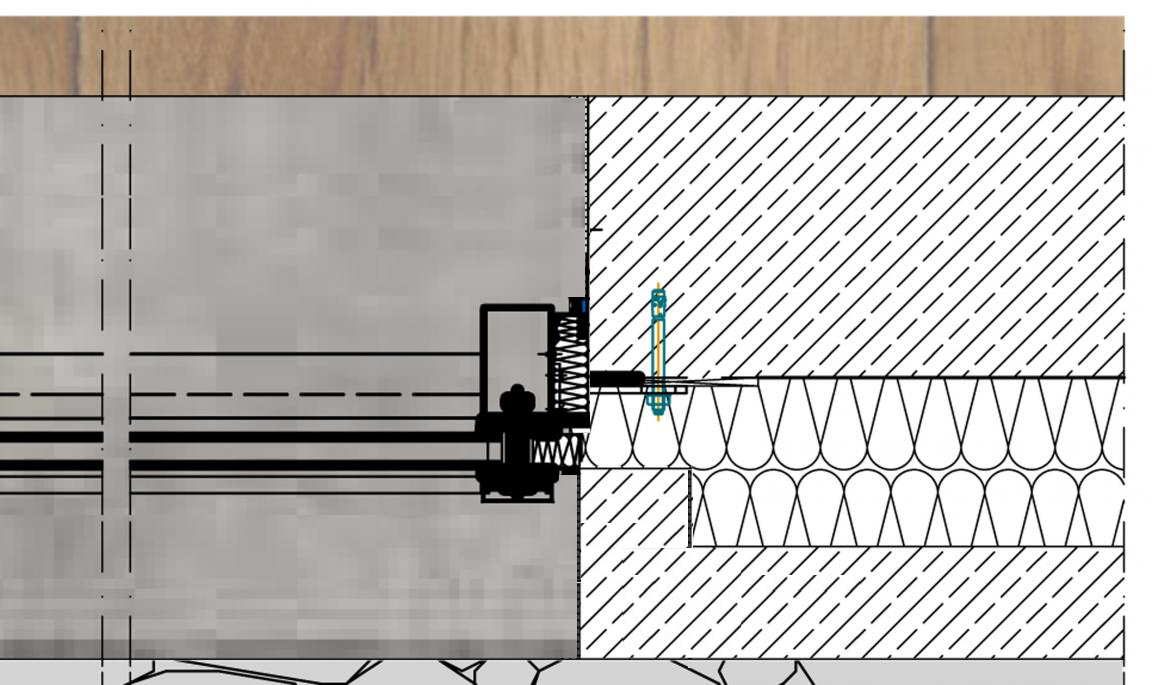

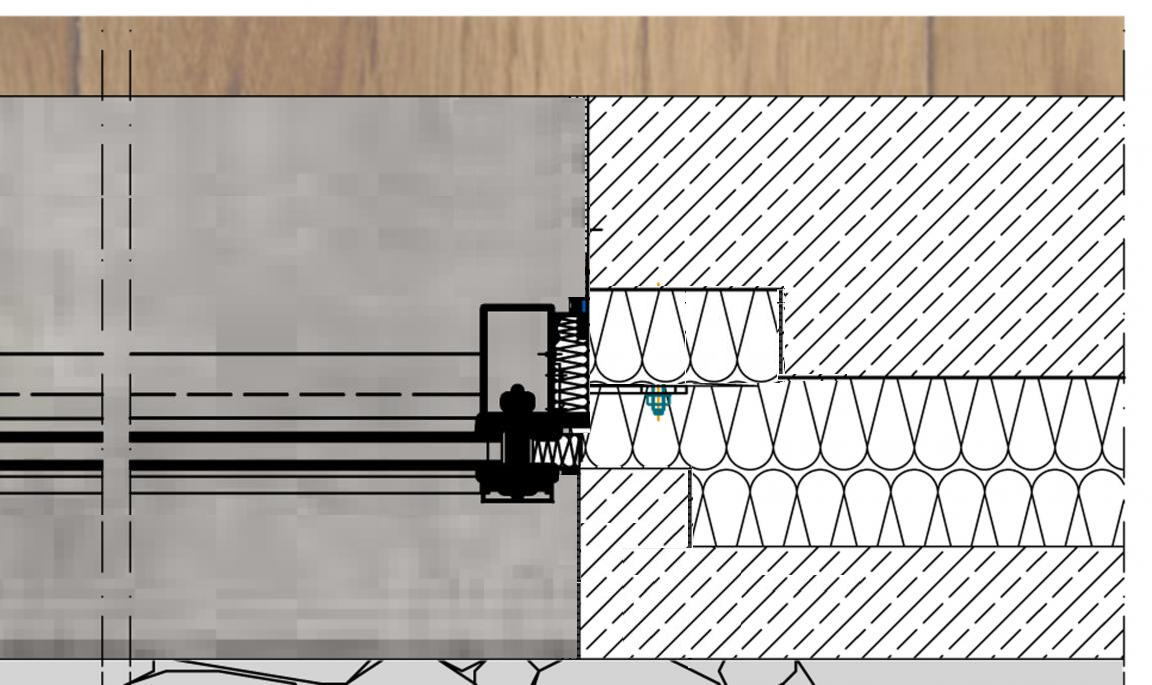

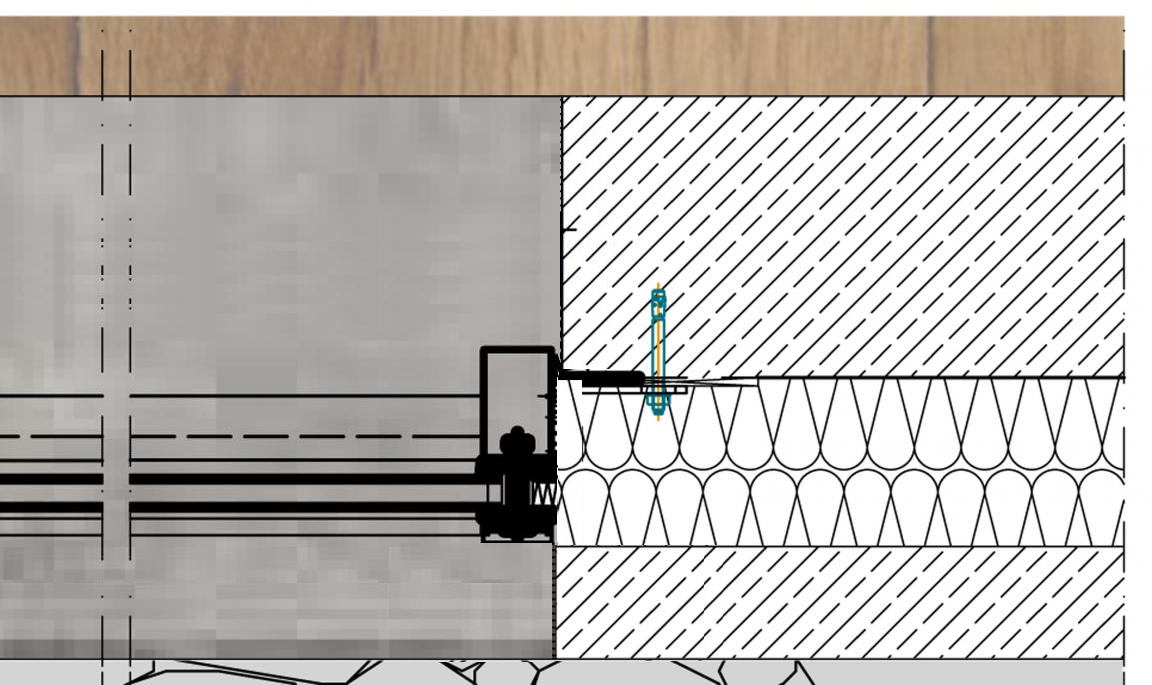

Anschlussanpassung-anschluss_1.jpg   Anschlussanpassung-anschluss_2.jpg   Anschlussanpassung-anschluss_3.jpg

Mit Zitat antworten
