Kuppel in AutoCAD/ADT @Jan

#1 (Permalink)
Social Bookmarks:

Hi Jan,

ich habe mal zu deinem Thema einen neuen Beitrag aufgemacht.
Als erstes würde mich mal interessieren mit was du nun zeichnest, ADT oder AutoCAD. Ich glaube das sollten wir auseinanderhalten.
Aber nun zur Kuppel.
Ich hatte damals das Problem, das ich keine geraden Wände hatte und dementsprechend mit den als Standard vorhandenen Massenelementen nichts anfangen konnte. Normalerweise kannst du sowas nämlich mit eben diesen Massenelementen (Tonnen) und Körpermodifikatoren (z.B. Differenz) erstellen.

Ich habe allerdings den etwas komplizierteren Weg über 3D Polylinien gewählt. Als erstes war eine Draufsicht des Kreuzgewölbes erforderlich, für den horizontalen Abstand der Rippen. Dann habe ich mir die Höhen genommen, habe mir das BKS parallel zu einer der Linien aus der Draufsicht gedreht und mit einer 3D-Polylinie den Bogen gezeichnet. Das Profil der Kreuzrippen, ich hatte es vorher am Fuß der Polylinie gezeichnet und hingedreht, konnte ich dann einfach um den Bogen extrudieren lassen.
Für die Felder habe ich die Ränder der Kreuzrippen mit einer weiteren geschlossenen 3D-Polylinie abgefahren und mir daraus ein Netz generiert.

Wenn es aber nicht auf Genauigkeit ankommt, bist du mit der ersten Variante viel schneller.

Gruß

Max
__________________
"Toleranz ist gut. Aber nicht gegenüber Intoleranten."
Wilhelm Busch

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 18.02.2006
Beiträge: 33
Jan Hoffmann: Offline

Ort: Langen
Hochschule/AG: Student/Bauzeichner

Jan Hoffmann is on a distinguished road

Beitrag
Datum: 19.02.2006
Uhrzeit: 21:43
ID: 13956



Scheiß fucking Kuppel

#2 (Permalink)
Social Bookmarks:

Erst ma danke für deine Antwort.
Ich zeichne mit ADT.
Deine zweite Variante hab ich gar net gerafft, sorry.
Mit den 3D-Teilen wie Zylinder Kugel und so weiter kann ich nix anfangen da meine Kuppel ja OVAL is. Ich müßte also so ne Art 3D-Elipse zeichnen und so was gibts nich.

Jan

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 20.02.2006
Uhrzeit: 12:03
ID: 13961



Social Bookmarks:

Hi Jan,
Zitat:
Mit den 3D-Teilen wie Zylinder Kugel und so weiter kann ich nix anfangen da meine Kuppel ja OVAL is. Ich müßte also so ne Art 3D-Elipse zeichnen und so was gibts nich.
Die kannst du dir aber erstellen.
Und so ähnlich habe ich es auch gemacht. Was du dazu brauchst, ist ein Extrusionspfad, d.h. eine Polylinie im Grundriss und das Profil deiner Kuppel in der Ansicht, ebenfalls aus einer Polylinie (geschlossen!).
Da eine Kuppel i.d.R. rund ist zeichnest du also im Grundriss einen Kreis mit dem Durchmesser deiner Kuppel (der Extrusionspfad).
In der Ansicht, z.B. Ansicht Vorne, legst du dann dein Kuppelprofil als geschlossene Polylinie an. Das Profil kann jede erdenkliche Form haben.

Nun suchst du dir aus dem Menü 3D-Volumenkörper die Option Extrusion raus. Dann fragt er dich zuerst nach der zu extrudierenden Polylinie und wenn du die angeklickt hast, nach der Extrusionshöhe oder dem Pfad. Bei einem vorhandenen Pfad gibst du P (für Pfad) ein, drückst ENTER und wählst deinen Kreis (oder welchen Pfad auch immer) aus. Nochmal ENTER und schon hast du deine Kuppel.
Siehe Bild

Gruß

Max
__________________
"Toleranz ist gut. Aber nicht gegenüber Intoleranten."
Wilhelm Busch

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 20.02.2006
Uhrzeit: 12:04
ID: 13962



Social Bookmarks:

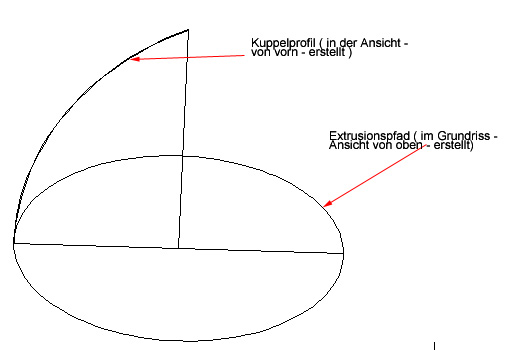

Hier eine kleine Skizze
Miniaturansicht angehängter Grafiken
Kuppel in AutoCAD/ADT @Jan-extrusion_1.jpg
__________________
"Toleranz ist gut. Aber nicht gegenüber Intoleranten."
Wilhelm Busch

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 20.02.2006
Uhrzeit: 12:05
ID: 13963



Social Bookmarks:

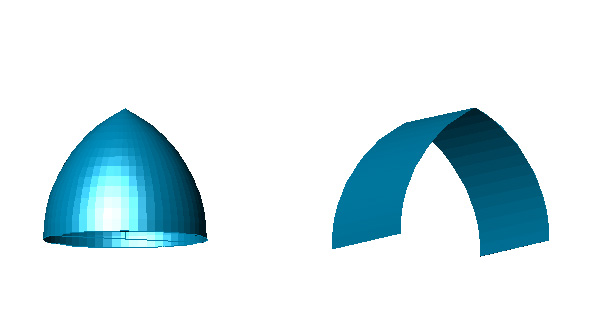

Und das Egebnis
Miniaturansicht angehängter Grafiken
Kuppel in AutoCAD/ADT @Jan-extrusion_2.jpg
__________________
"Toleranz ist gut. Aber nicht gegenüber Intoleranten."
Wilhelm Busch

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.02.2006
Beiträge: 33
Jan Hoffmann: Offline

Ort: Langen
Hochschule/AG: Student/Bauzeichner

Jan Hoffmann is on a distinguished road

Beitrag
Datum: 20.02.2006
Uhrzeit: 22:19
ID: 13990



Social Bookmarks:

Alter du bist echt gut. Danke Danke Danke

Jan

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.02.2006
Beiträge: 33
Jan Hoffmann: Offline

Ort: Langen
Hochschule/AG: Student/Bauzeichner

Jan Hoffmann is on a distinguished road

Beitrag
Datum: 20.02.2006
Uhrzeit: 23:58
ID: 13997



Kuppelproblen #7 (Permalink)
Social Bookmarks:

Aber eine Anmerkung noch. Ich hab erst bei Form im Eigenschaftsfenster Kuppel angeklickt (ohne danach etwas zu machen) und dann Frei Form eingestellt. Dann kann man einen Kreis zu einer Elipse ziehen und muß nur noch die Höhe eingeben.

Wie ich den oberen Teil abschneide (quasi einen Kuppelstumpf) weißt du auch nich oder? Die Spitze is nämlich verglast und ich würde jetzt den oberen Teil abschneiden und ne neue Kuppel drauf setzen.
Was sagste?!

Jan

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 21.02.2006
Uhrzeit: 00:56
ID: 14001



Social Bookmarks:

Hi Jan,
Zitat:
Dann kann man einen Kreis zu einer Elipse ziehen und muß nur noch die Höhe eingeben.
Und wieder was dazu gelernt . Den kannte ich noch nicht.
Dein anderes Problem schein auch nicht so schwer zu sein. Wenn ich dich richtig verstanden habe, dann kannst du in der Höhe, in der du die Kuppel abschneiden willst, eine geschlossene Polylinie anlegen, die deine Kuppel mit ihrer gedachten Fläche durchschneidet. In der Hilfe mußt du dann mal nach "AEC Stutzen" schauen. (Ich habe das Programm gerade nicht vor der Nase).
Evt. hilft dir auch "kappen" aus dem Menü 3D-Volumenkörper weiter.

Gruß

Max
__________________
"Toleranz ist gut. Aber nicht gegenüber Intoleranten."
Wilhelm Busch

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.02.2006
Beiträge: 33
Jan Hoffmann: Offline

Ort: Langen
Hochschule/AG: Student/Bauzeichner

Jan Hoffmann is on a distinguished road

Beitrag
Datum: 21.02.2006
Uhrzeit: 02:11
ID: 14009



Social Bookmarks:

Zitat:
Originally posted by Maks
Hi Jan,
Und wieder was dazu gelernt . Den kannte ich noch nicht.
Dein anderes Problem schein auch nicht so schwer zu sein. Wenn ich dich richtig verstanden habe, dann kannst du in der Höhe, in der du die Kuppel abschneiden willst, eine geschlossene Polylinie anlegen, die deine Kuppel mit ihrer gedachten Fläche durchschneidet. In der Hilfe mußt du dann mal nach "AEC Stutzen" schauen. (Ich habe das Programm gerade nicht vor der Nase).
Evt. hilft dir auch "kappen" aus dem Menü 3D-Volumenkörper weiter.

Gruß

Max
Lege ich die Polylinie in den Gr., die Ansicht...
Ne 3D-Polylinie oder ne normale.
Im Gr. lassen sich die Polylinien nur vertikal zeichnen.
Was heißt AEC eigentlich?

(1000 Fragen aus einmal)

Gruß Jan

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 21.02.2006
Uhrzeit: 11:52
ID: 14025



Social Bookmarks:

Hi Jan,
Zitat:
Was heißt AEC eigentlich?
Architecture, Engineering and Construction

Zitat:
Lege ich die Polylinie in den Gr., die Ansicht...
Ne 3D-Polylinie oder ne normale.
Du legst die "normale" Polylinie in der Ansicht an, in der du auf deine Kuppel von oben draufschaust. Diese Polylinie fungiert sozusagen als Schnittebene. Am besten du legst sie um die gesamte Kuppel herum (Form ist egal). Danach weist du der Polylinie im Eigenschaftsfenster eine Erhebung zu. Eben die Erhebung auf der deine Kuppel geschnitten werden soll.

Gruß

Max
__________________
"Toleranz ist gut. Aber nicht gegenüber Intoleranten."
Wilhelm Busch

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 21.02.2006
Uhrzeit: 12:13
ID: 14027



Social Bookmarks:

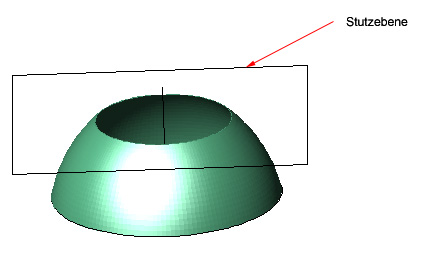

Kleine Zusatzinfo:
