neues archicad problem mit Bild Anhang

#1 (Permalink)
Social Bookmarks:

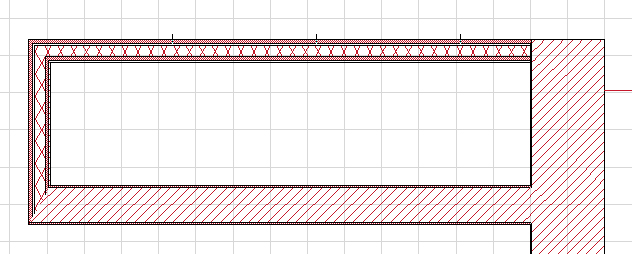

Hallo , habe mal wieder Archicad Probleme. Im angehängten Bild Ist ein Mw dargestellt. An dieses will ich eine GK Wand anschliessen. Sie soll stumpf draufsitzen, so wie rechts im Bild. Wie bekomme ich das hin. Unten sieht man das Problem das bei höherem Zoom komischerweise dann auch rechts auftritt.
Weiss jmd. Rat
Miniaturansicht angehängter Grafiken
neues archicad problem mit Bild Anhang-archi_mw.jpg

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.248
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 04.03.2006
Uhrzeit: 19:50
ID: 14330



Re: neues archicad problem mit Bild Anhang

#2 (Permalink)
Social Bookmarks:

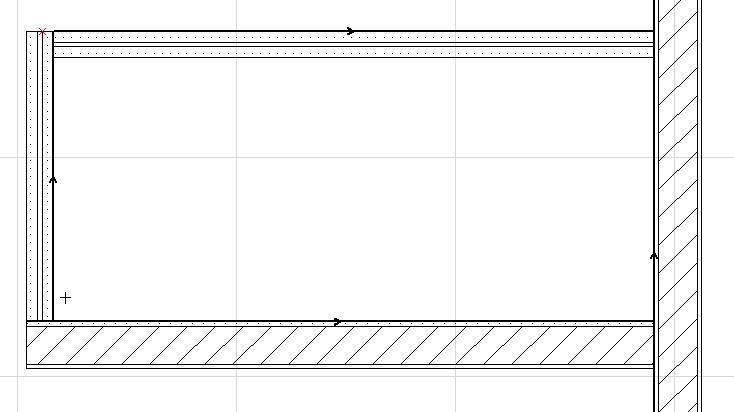

Einfach auf die Lage der Konstruktionslinie achten !

Die Konstruktionslinie der Wände die sich nicht schneiden sollen,
dürfen nicht in einem Punkt zusammenlaufen.
Miniaturansicht angehängter Grafiken
neues archicad problem mit Bild Anhang-screen_1.jpg

Mit Zitat antworten
hs

Benutzerbild von hs

Registriert seit: 06.11.2002
Beiträge: 330
hs: Offline

Ort: Stuttgart

hs has a spectacular aura about hs has a spectacular aura about

Beitrag
Datum: 04.03.2006
Uhrzeit: 22:09
ID: 14332



Social Bookmarks:

Alternativ legst Du Wände, die sich nicht beeinflussen sollen, auf unterschiedliche Ebenen, und stellst für diese eine unterschiedliche Zahl vor dem Ebenennamen ein (damit gehören sie für ArchiCad nicht zur gleichen "Schnittmengengruppe").

Sie dazu auch in der ArchiCad-Hilfe:

file:///Applications/Graphisoft/ArchiCAD%209-S/Hilfe/ArchiCAD/FILES/wwhelp/wwhimpl/js/html/wwhelp.htm
__________________
Beste Grüße
Horst Sondermann

MacOSX 10.6.8, ArchiCad 15, Cinema 4D R13, Vectorworks 2011, Adobe CS 5

ArchiCad-Videos auf Rendertalk.de

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 27.02.2006
Beiträge: 16
KingKong: Offline

Ort: Detmold

KingKong is on a distinguished road

Beitrag
Datum: 04.03.2006
Uhrzeit: 22:13
ID: 14334



Social Bookmarks:

Vielen DAnk für die Antworten, war mir so nicht recht klar. Im Schulungshandbuch stand es ein bisschen komisch drin.
