Oberfläche in VIZ 2005 klappt nicht

#1 (Permalink)
Social Bookmarks:

Hallo zusammen,

ich mache gerade meine ersten Schritte in AutoCAD VIZ 2005 und habe ein Problem.
Ich habe ein Gebäude aus AutoCAD 2005 (3D-Solid) in VIZ 2005 importiert und würde nun gerne ein Oberflächenmaterial zum Rendern zuweisen.

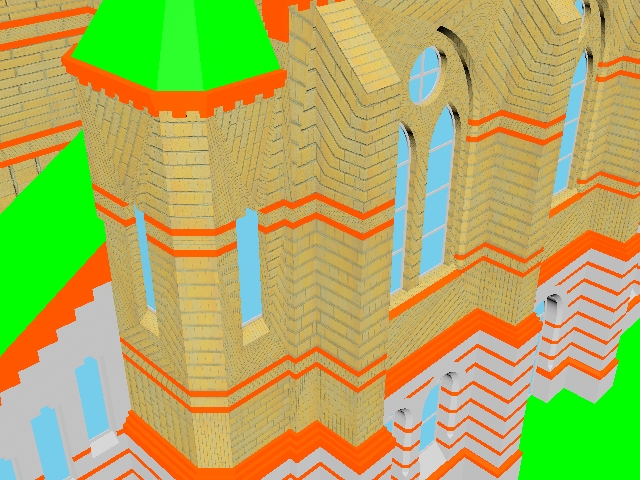

Soweit alles kein Problem, die Schwierigkeit ist nun aber, dass die Oberfläche beim Zuweisen des Materials in einzelne Flächen zerteilt wird, die anscheinend eine unterschiedliche Ausrichtung haben...
Und da das ganze ein Ziegelbau ist, ist das Ganze ziemlich unschön, weil die Ziegel halt krumm und schief sind.
Die Frage, die ich logischer Weise habe ist nun, wie richte ich die Material-Map aus bzw. wie sage ich VIZ, das die einzelnen Flächen zusammenhängen und dementsprechend gleich ausgerichtet sein sollten?
Ich probiere mal ein Bildchen an zu hängen; mal schaun ob's klappt...
Schon mal vielen Dank für die Hilfe.
Gruß
Vakilandor
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 21.05.2006
Uhrzeit: 16:19
ID: 15805



Social Bookmarks:

Ist der "Map Scaler"-Modifier, den man auch einer Gruppen-Auswahl zuweisen kann, nicht der richtige Ansatz? Dann müssten die Steine überall die gleiche Größe und Orientierung haben.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.05.2005
Beiträge: 57
Vakilandor: Offline


Vakilandor is on a distinguished road

Beitrag
Datum: 21.05.2006
Uhrzeit: 16:38
ID: 15807



Social Bookmarks:

@ Tom

Da tut sich leider gar nichts, aber ich habe ja auch wie gesagt keine Gruppe, sondern einen einzelenen 3Dsolid Körper, dessen Oberfläche in einzelne Flächen zerteilt ist (das übliche Dreieck-Netz komplexer Körper), die dann wiederum unterschiedliche Ausrichtungen haben (warum auch immer).

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 21.05.2006
Uhrzeit: 16:55
ID: 15808



Social Bookmarks:

Noch besser, auch und genau dann sollte der MapScaler wahre Wunder wirken. Ich kenne jetzt nur das 3ds Max 8 Tutorial, aber da sind mehrere Beispiele zum Thema "homogenes Mapping" drin, ausdrücklich mit Backstein: komplexe Einzelkörper und Gruppen von komplexen, verschieden großen Objekten, die man alle komfortabel damit erschlagen kann.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.05.2005
Beiträge: 57
Vakilandor: Offline


Vakilandor is on a distinguished road

Beitrag
Datum: 21.05.2006
Uhrzeit: 17:14
ID: 15809



Social Bookmarks:

Falls es was ähnliches irgendwo in VIZ 2005 gibt, dann ist es wo anders oder heißt nicht so, ich kann jedenfalls nichts hilfreiches finden.

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 21.05.2006
Uhrzeit: 18:18
ID: 15810



Social Bookmarks:

Also in der VIZ 4 Studentenversion (gab's nur auf Englisch), gibt es auch den Map Scaler; die Hilfe-Seite ist 1:1 identisch mit der aktuellen Max-8-Hilfe-Seite, deshalb erlaube ich mir, die Programme und Versionen mal großzügig über einen Kamm zu scheren. Das sind Core-Funktionen, die es in beiden Programmen schon lange gibt.

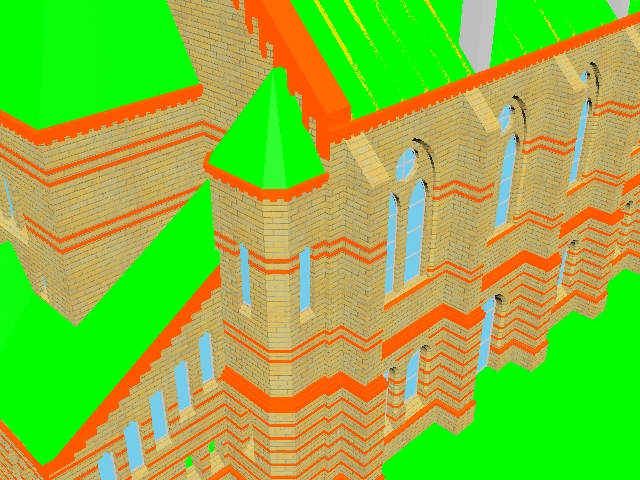

Achte auf Details: Man darf z.B. nicht im Material "faceted" oder "Face Map" (oder die deutsche Entsprechung) wählen. Dann gibt es den Map Scaler als World-Space oder Object-Space-Modifier; zu beiden trifft die Hilfe Aussagen. Man darf nicht das neue "Use Real World Scale" im Materialeditor aktivieren; das gibt es auch noch im allgemeinen Konfigurationsmenu (Customize -> Preferences -> Allgemein -> Texture Coordinates).
