darstellung von entwurfsplänen

#1 (Permalink)
Social Bookmarks:

hallo!
hab hier mal eine frage, viell. kann mir jemand weiterhelfen:

gibt es eine bestimmte richtlinie bzw empfehlung wie bzw was man alles im m 1:200 darzustellen hat?
insbesondere würde ich gern wissen: ist es zwingend notwendig türaufschläge darzustellen? würde gern darauf verzichten, habe es so aber bisher nur in plänen m 1:500 gesehen.

danke schon mal auf eure antwort!

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 22.06.2006
Uhrzeit: 20:34
ID: 16439



Social Bookmarks:

Technische Zeichenscripte sind eher für die Ausführungsplanung wichtig, d.zh. dort muss alles rein, was für den Ausführenden von Bedeutugn ist. Sowas wird aber im Studium nicht gemacht. Sogenannte Bauko Werkplanung hat mit der später im Büro wenig zu tun....

Wenn du für einen Entwurf Pläne zeichnest, brauchst du weniger din konforme Plandarstellung, als viel mehr eine reduzierte logische grafik, die das lesen einfacher macht.

Lade dir im Netz mal das Script Einführung in das technische Zeichnen, von Prof. Jose luis Moro runter. (Uni STuttgart). dort sind gut die unterschiede der Masstäbe erläutert.

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 23.06.2006
Uhrzeit: 00:24
ID: 16449



Re: darstellung von entwurfsplänen #3 (Permalink)
Social Bookmarks:

Zitat:
Originally posted by heiho78

gibt es eine bestimmte richtlinie bzw empfehlung wie bzw was man alles im m 1:200 darzustellen hat?
Das kommt ganz auf den Verwendungszweck drauf an. In Wettbewerben muss man das nicht tun. Manchmal macht es eine Planung auch viel klarer, wenn man unnötige Stiche weglässt.
Plangraphik ist eine Kunst für sich!

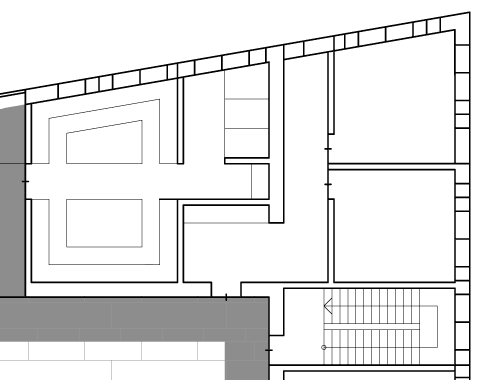

Ein Beispiel für die klassische Türdarstellung, als noch mit Hand gezeichnet wurde:
Miniaturansicht angehängter Grafiken
