Treppen in ArchiCAD 10

#1 (Permalink)
Social Bookmarks:

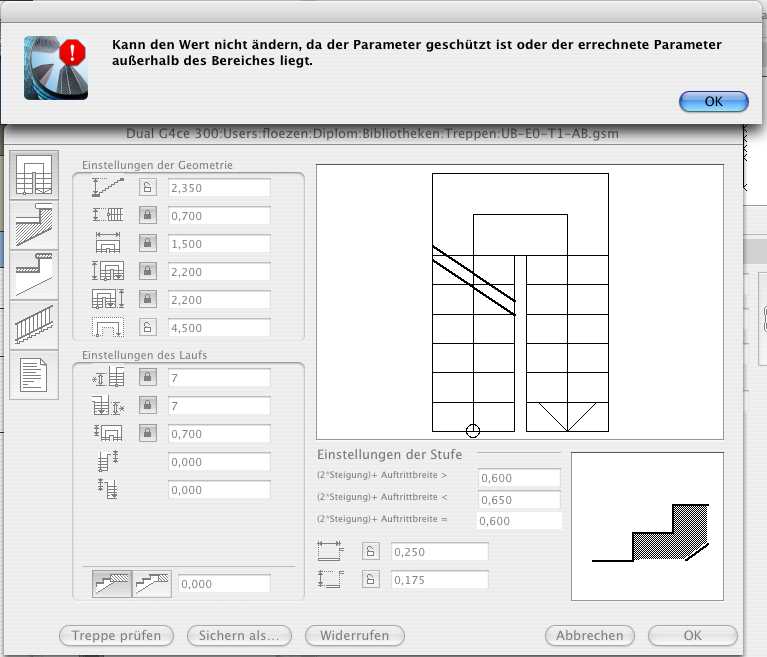

Ich habe eine Geschosshöhe von 2,35m und 14 Steigungen. Eine Gesamtlänge von 2,20m und eine Breite von 70cm.
Die Setzstufe ist folglich von 16,8 cm.
Leider lässt mich der StairMaker diese Treppe nicht konstruieren. Warum?

Die Fehlermeldung erscheint nach Eingabe der 2,35. 2,45 wären noch OK.
Miniaturansicht angehängter Grafiken
Treppen in ArchiCAD 10-stairmaker.jpg
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 01.11.2006
Uhrzeit: 19:33
ID: 19468



Re: Treppen in ArchiCAD 10

#2 (Permalink)
Social Bookmarks:

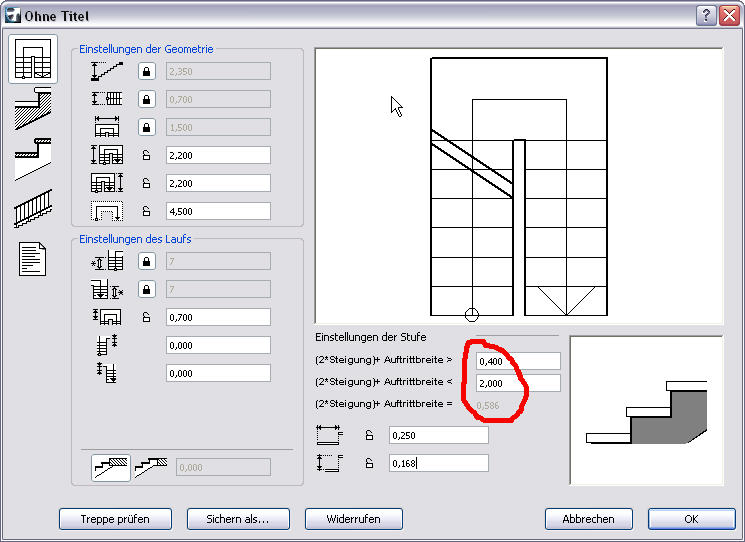

Wo ist denn das Problem ?

Setzt doch mal die Grenzen für die Schrittmaßregel weiter !

2*0,168+0,25=0,5860 also größer als 60 wie bei dir eingestellt.

Wenn der Podestversatz wie bei dir auf 0 steht, mußt du aber noch die "Struktur" auf Massiv setzen, sonst gibt es einen Fehler weil der Unterschnitt nicht hinhaut.

FST
Miniaturansicht angehängter Grafiken
Treppen in ArchiCAD 10-001.jpg

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 01.11.2006
Uhrzeit: 19:51
ID: 19469



Social Bookmarks:

Das mit dem Podestversatz stelle ich während eines Entwurfs immer ein.
Was mir nicht klar war, ist dass die Schrittlängenangaben sich nicht automatisch anpassen können - so wie (fast) alle anderen Werte.

Danke
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 08.10.2003
Beiträge: 102
Moffett_CRX: Offline

Ort: Munich
Hochschule/AG: Papas Sohn

Moffett_CRX is on a distinguished road

Beitrag
Datum: 01.11.2006
Uhrzeit: 19:58
ID: 19470



Social Bookmarks:

Also wenn sich das Schrittmaß automatisch einstellen würde wäre das echt fatal. ...

Das ist mit Abstand die wichtigste Vorgabe bei der Treppenkonstruktion.

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 01.11.2006
Uhrzeit: 20:05
ID: 19472



Social Bookmarks:

Inhaltlich richtig.
Vielleicht wäre eine aussagekräftigere Fehlermeldung hilfreich gewesen, damit ich auch gleich darauf gekommen wäre.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 01.11.2006
Uhrzeit: 20:09
ID: 19473



Social Bookmarks:

Wieso, was ist daran denn nicht aussagekräftig

Es gibt Stimmen, die behaupten der Treppenmacher wäre weiblich.

FST

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 08.10.2003
Beiträge: 102
Moffett_CRX: Offline

Ort: Munich
Hochschule/AG: Papas Sohn

Moffett_CRX is on a distinguished road

Beitrag
Datum: 01.11.2006
Uhrzeit: 20:24
ID: 19474



Social Bookmarks:

wieso?
weil man, die Treppenmacherin manchmal bitten bzw. austricksen muß bis man das gewüschte Produkt erhält?
Weil sie immer erst ganz am Ende meckert?

Mit Zitat antworten
ehem. Benutzer

Registriert seit: 03.10.2006
Beiträge: 6
m.sekalf: Offline


m.sekalf is on a distinguished road

Beitrag
Datum: 04.11.2006
Uhrzeit: 01:18
ID: 19507



Social Bookmarks:

Zitat:
Originally posted by Florian
Vielleicht wäre eine aussagekräftigere Fehlermeldung hilfreich gewesen, damit ich auch gleich darauf gekommen wäre.
ich dachte immer so was lernt man im Studium?
Manchmal kommt es mir so vor, dass die Computerzeichner sich einfach zu viel auf ihre eingeschaltete Technik verlassen und das Gehirn ausschalten.

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.256
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 04.11.2006
Uhrzeit: 01:27
ID: 19509



Social Bookmarks:

Welch gar eloquenter Kommentar, nur leider vermissen wir alle den Inhalt !
Manchmal hilft auch den Computer herunterfahren !

FST

Mit Zitat antworten
ehem. Benutzer

Registriert seit: 03.10.2006
Beiträge: 6
m.sekalf: Offline


m.sekalf is on a distinguished road

Beitrag
Datum: 04.11.2006
Uhrzeit: 01:36
ID: 19512



Social Bookmarks:

hoho welch harte worte ...

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 04.11.2006
Uhrzeit: 17:23
ID: 19528



Social Bookmarks:

Zitat:
Originally posted by m.sekalf
ich dachte immer so was lernt man im Studium?
Manchmal kommt es mir so vor, dass die Computerzeichner sich einfach zu viel auf ihre eingeschaltete Technik verlassen und das Gehirn ausschalten.
Huch? Wirfst Du mir da was vor? Ich hätte die Technik ja lieber ausgeschaltet
