linienstärken autocad/adt 2006

#1 (Permalink)
Social Bookmarks:

hallo zusammen,

ich habe für ein projekt plandaten von seiten eines planungsamtes bekommen.
die daten wurden mir als dxf zur verfügung gestellt.
ich arbeite mit adt 2006.
ich kann die daten komischerweise nur schreibgeschützt öffnen.
kann aber beliebig löschen und auch fleißig selbst reinzeichnen.

allerdings habe ich probleme mit der linienstärke der zeichnung.

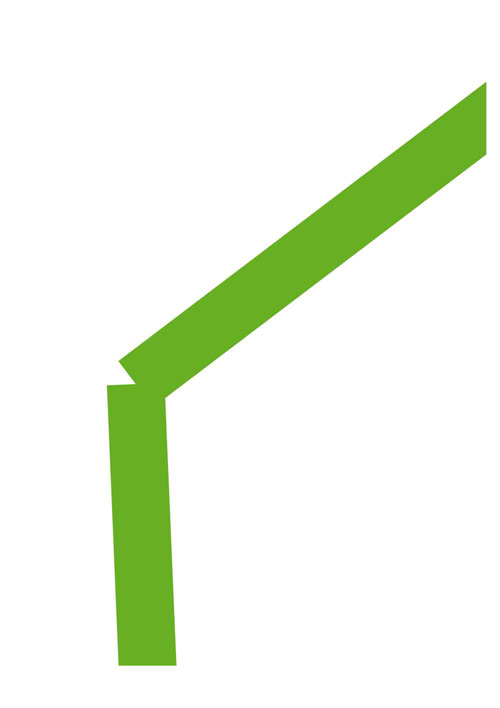

es ist alles eine linienstärke und zeigt ecken (siehe bild).
ich kann die linienstärke nicht ändern.
gibt es da einen trick?

mfg

oki
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 09.02.2004
Beiträge: 13
Lenschie: Offline


Lenschie is on a distinguished road

Beitrag
Datum: 16.04.2007
Uhrzeit: 23:19
ID: 23129



Social Bookmarks:

ausgedruckt sieht es ja wohl nicht so aus oder???
man kann ansonsten einfach ausschalten, ob die linienstärke angezeigt werden soll oder ob alle linien in der gleichen stärke angezeigt werden.
format-linienstärke.
hoffe, dass hilft dir.
besten gruß

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 17.04.2007
Uhrzeit: 09:23
ID: 23130



Social Bookmarks:

das sind einzelne Linien, wenn Du diese über "Abrunden" verbindest wird es
so dargestellt, wie Du es Dir wahrscheinlich wünschst.
Die Breite haben die Linien, weil Ihnen eine "globale Breite"
gegeben wurde. Klick mal eine Linie an, rechte Maustaste, Eigenschaften, da
unter globale Breite müsste dann ein anderer Wert als "0" stehen.
vermutet
Matthias

[edit] den Schreibschutz hab´ ich ganz überlesen, das ist wahrscheinlich beim
Brennen passiert, einfach im Win-Explorer in den Dateieigenschaften den
Schreibschutz aufheben...[/edit]

Geändert von Kieler (17.04.2007 um 10:28 Uhr).
