Pixelbilder intern verankern AutoCad

#1 (Permalink)
Social Bookmarks:

Hallo,
Ich habe eine Zeichnung als dwg mit Pixelbildern. Wenn ich diese verschicke, erscheinen auf dem anderen Rechner diese Bilder nur als rechteckige Rahmen. Kann ich die Bilder irgendwie in die Zeichnung einbinden, ohne die gif's oder bmp's extern mitzuschicken ?
Pluto

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 14.01.2009
Uhrzeit: 11:56
ID: 32052



AW: Pixelbilder intern verankern AutoCad

#2 (Permalink)
Social Bookmarks:

... (Antwort zurückgezogen, da inhaltlich falsch...)
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Geändert von Florian (21.01.2009 um 13:09 Uhr). Grund: -

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 14.01.2009
Beiträge: 3
pluto-schiwa: Offline

Ort: Zweibrücken
Hochschule/AG: Facility Manager

pluto-schiwa is on a distinguished road

Beitrag
Datum: 14.01.2009
Uhrzeit: 16:13
ID: 32055



AW: Pixelbilder intern verankern AutoCad #3 (Permalink)
Social Bookmarks:

Das ist gelinde gesagt sch...

Mit Zitat antworten

Benutzerbild von FoVe

Registriert seit: 19.06.2006
Beiträge: 748
FoVe: Offline

Ort: Wetzlar

FoVe will become famous soon enough FoVe will become famous soon enough

Beitrag
Datum: 14.01.2009
Uhrzeit: 18:23
ID: 32057



AW: Pixelbilder intern verankern AutoCad #4 (Permalink)
Social Bookmarks:

Hmm - wieso geht es dann bei mir?

Ich hab mal eine gezipte Testdatei online gelegt.
www.focking-veit.de/Links/pixelbildinautocad.zip

Testet mal und gebt Laut

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 08.07.2005
Beiträge: 66
johnnboy: Offline

Ort: Lyon, Frankreich
Hochschule/AG: Architekt

johnnboy is on a distinguished road

Beitrag
Datum: 14.01.2009
Uhrzeit: 19:17
ID: 32059



AW: Pixelbilder intern verankern AutoCad #5 (Permalink)
Social Bookmarks:

Zitat:
Zitat von FoVe Beitrag anzeigen
Hmm - wieso geht es dann bei mir?
eben nicht ^^
Miniaturansicht angehängter Grafiken

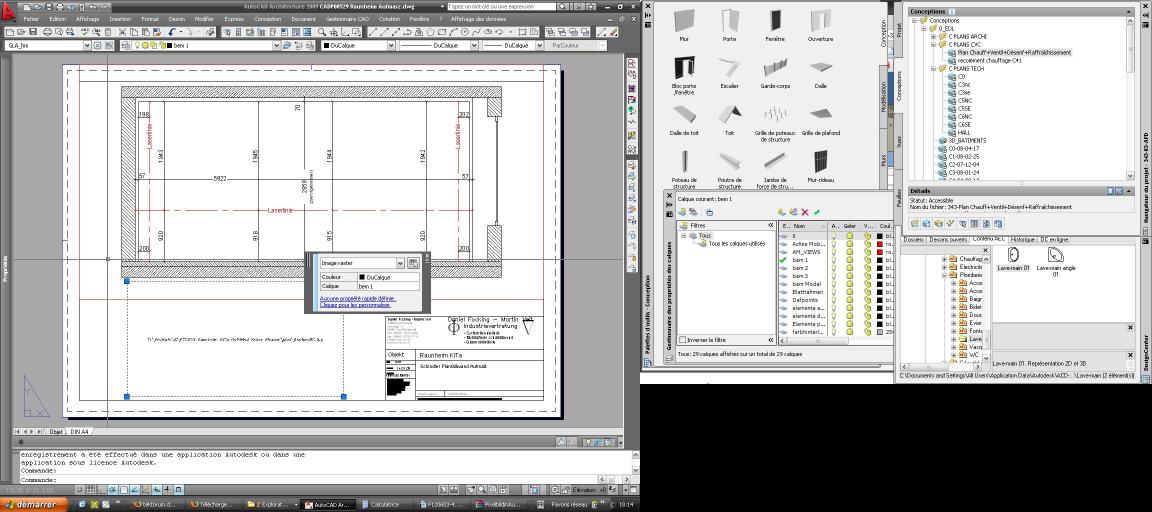

Pixelbilder intern verankern AutoCad-sans-titre.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 14.01.2009
Beiträge: 3
pluto-schiwa: Offline

Ort: Zweibrücken
Hochschule/AG: Facility Manager

pluto-schiwa is on a distinguished road

Beitrag
Datum: 15.01.2009
Uhrzeit: 09:34
ID: 32070



AW: Pixelbilder intern verankern AutoCad #6 (Permalink)
Social Bookmarks:

So geht es wohl nicht.

Ich bekomme nur einen Rahmen mit den Eigenschaften eines externen Bezugs, den ich ja nicht habe.

Pluto

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline


tschuingum will become famous soon enough

Beitrag
Datum: 15.01.2009
Uhrzeit: 20:01
ID: 32084



AW: Pixelbilder intern verankern AutoCad #7 (Permalink)
Social Bookmarks:

Hallo,

man kann Bilder sowohl als Referenz als auch als OLE-Objekt einfügen. In letzterem Falle werden sie in der DWG 'verankert' ... würde ich aber nur mit Bedacht nutzen (Flexibilität, Dateigröße usw.).

Weitergeben klappt in beiden Fällen, nur dass man bei der Referenzvariante natürlich die Bilddatei mitgeben sollte (Stichwort e-Transmit) ... ist also nur eine von (hoffentlich) vielen Referenz-Dateien im Projekt.

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 15.01.2009
Uhrzeit: 20:35
ID: 32087



AW: Pixelbilder intern verankern AutoCad #8 (Permalink)
Social Bookmarks:

Zitat:
Zitat von Florian Beitrag anzeigen
Ich habe vor einigen Monaten mit genau der gleichen Frage Google beauftragt.
Das Ergebnis war niederschmetternd: Nein das geht nicht... :mad:
Soso, wenn schon die Admins Ihre eigenen Beiträge nicht lesen...

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 21.01.2009
Uhrzeit: 13:08
ID: 32233



AW: Pixelbilder intern verankern AutoCad #9 (Permalink)
Social Bookmarks:

Zitat:
Zitat von Kieler Beitrag anzeigen
Soso, wenn schon die Admins Ihre eigenen Beiträge nicht lesen...
Oh, wie unangenehm

Also mit Copy & Paste geht's dann wohl. Ich ziehe daher meine anfängliche Behauptung zurück und bitte, sie aus dem Protokoll zu streichen

Was ich aber dennoch nicht verstehe, ist die Funktion unter "Einfügen -> OLE-Objekt" . Wenn ich dort "Aus Datei erstellen..." wähle, wird mir nur eine Fläche mit dem gewählten Objektnamen erstellt??? Was soll das?
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 21.01.2009
Uhrzeit: 13:58
ID: 32234



AW: Pixelbilder intern verankern AutoCad #10 (Permalink)
Social Bookmarks:

probier´ mal ein anderes Dateiformat des OLE-Objektes...

Mit Zitat antworten

Benutzerbild von FoVe

Registriert seit: 19.06.2006
Beiträge: 748
FoVe: Offline

Ort: Wetzlar

FoVe will become famous soon enough FoVe will become famous soon enough

Beitrag
Datum: 21.01.2009
Uhrzeit: 17:41
ID: 32237



AW: Pixelbilder intern verankern AutoCad #11 (Permalink)
Social Bookmarks:

Also - ich habs nochmal überprüft,

die Datei downgeloadet und mit TurboCad geöffnet.

Das Pixelbild ist sauber verankert.

Pluto - ich schätze, du musst das Anzeigeverhalten von AutoCad für Pixelbilder umstellen.

Gruß

Martin
Miniaturansicht angehängter Grafiken

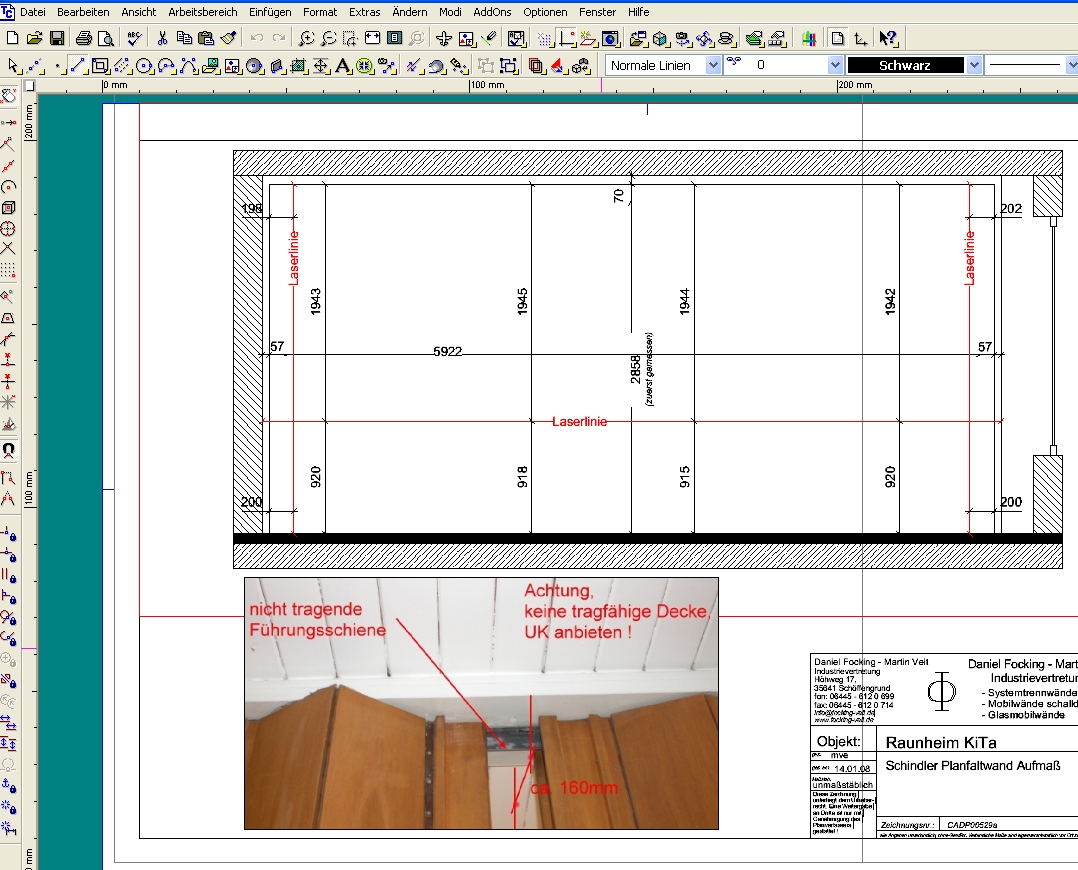

Pixelbilder intern verankern AutoCad-ansicht-eingefuegtes-pixelbild.jpg

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 21.01.2009
Uhrzeit: 18:43
ID: 32244



AW: Pixelbilder intern verankern AutoCad #12 (Permalink)
Social Bookmarks:

ja, weil unter dem Pfad T:\Projekte\R\P00529 Raunheim KiTA Gottfried Keller
Strasse\pics\Kopfprofil1.JPG auf Deinem Rechner was liegt, auf unseren aber
nicht

Mit Zitat antworten

Benutzerbild von FoVe

Registriert seit: 19.06.2006
Beiträge: 748
FoVe: Offline

Ort: Wetzlar

FoVe will become famous soon enough FoVe will become famous soon enough

Beitrag
Datum: 21.01.2009
Uhrzeit: 18:59
ID: 32246



AW: Pixelbilder intern verankern AutoCad #13 (Permalink)
Social Bookmarks:

Kieler - Asche über mein ergrauendes Haupt - du hast Recht

Dabei bin ich extra so vorgegangen, dass das Bild eingebunden werden sollte.
Merde - AutoCad macht einfach was es will


edit: Ich hätte es ja auch an der Größe der Datei merken müssen....


Mit "Ziehen und Tropfen" geht es aber

Geändert von FoVe (21.01.2009 um 19:17 Uhr).

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 12.02.2009
Uhrzeit: 21:25
ID: 32628



AW: Pixelbilder intern verankern AutoCad #14 (Permalink)
Social Bookmarks:

Wie kann man eigentlich ein Bild, das man per Copy & Paste eingefügt hat zuschneiden?
XZUSCHNEIDEN funktioniert da leider nicht...
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline


tschuingum will become famous soon enough

Beitrag
Datum: 13.02.2009
Uhrzeit: 15:59
ID: 32643



AW: Pixelbilder intern verankern AutoCad #15 (Permalink)
Social Bookmarks:

Tja, noch ein Nachteil von solchen Verankerungen ... da bleibt dann wohl nur noch ein WIPEOUT übrig.

Für den Fall dass du doch eine Bildreferenz hast: zuschneiden geht mit _xclip (XZUSCHNEIDEN) auch nicht, der passende Befehl ist dann _imageclip (BILDZUSCHNEIDEN)
