Rhino - Ungenauigkeit im Shaded-View?!

#1 (Permalink)
Social Bookmarks:

Hallo zusammen,

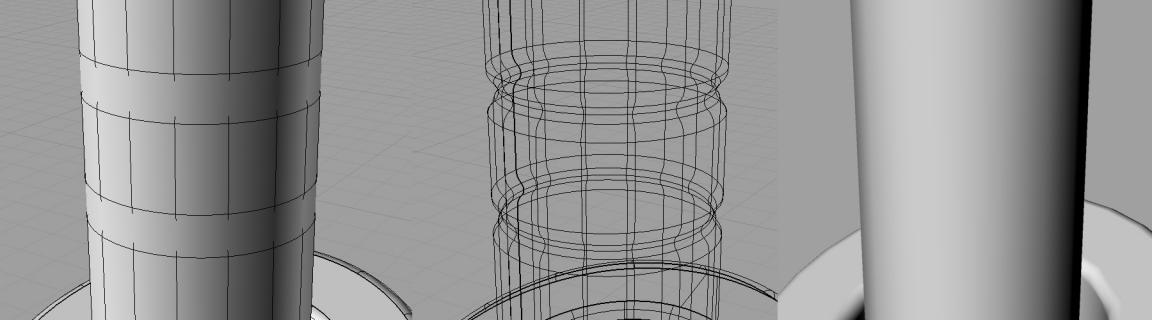

ich arbeite mich zur Zeit etwas in Rhino ein und bin etwas am Modellieren, aber wenn ich von Wireframe auf Shaded-Mode umschalte, sieht man die Einkärbung überhaupt nicht, auch gerendert fehlt sie (siehe Anhang),... ich bin mir sicher, dass das nur eine Darstellungsoption ist, ich finde aber grade nicht die entsprechende Einstellung...

Ich hoffe, ihr könnt mir helfen...

j0gi
Miniaturansicht angehängter Grafiken
Rhino - Ungenauigkeit im Shaded-View?!-unbenannt-1.jpg

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Flo

Benutzerbild von Flo

Registriert seit: 06.11.2002
Beiträge: 956
Flo: Offline

Ort: Bremen
Hochschule/AG: 3D Grafiker

Flo is on a distinguished road

Beitrag
Datum: 01.03.2010
Uhrzeit: 10:11
ID: 38016



AW: Rhino - Ungenauigkeit im Shaded-View?!

#2 (Permalink)
Social Bookmarks:

Das sieht für mich so aus, wie wenn der Zylinder angezeigt wird und der Rest nur Kurven ohne Oberfläche sind.

Grüße, Florian
__________________
Florian von Behr - Blog

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.02.2010
Beiträge: 12
j0gi: Offline


j0gi is on a distinguished road

Beitrag
Datum: 01.03.2010
Uhrzeit: 12:03
ID: 38020



AW: Rhino - Ungenauigkeit im Shaded-View?! #3 (Permalink)
Social Bookmarks:

ahja... danke

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.05.2006
Beiträge: 19
tobi-fln: Offline

Ort: Düsseldorf
Hochschule/AG: Dipl-Ing. Innenarchitektur

tobi-fln is on a distinguished road

Beitrag
Datum: 03.03.2010
Uhrzeit: 14:10
ID: 38077



AW: Rhino - Ungenauigkeit im Shaded-View?! #4 (Permalink)
Social Bookmarks:

Hallo,

wie hast du denn das Objekt modelliert?
Kurven gezeichnet und die dann mit dem Rotations-Modifier um eine achse gedreht?
Oder mittels Boole-Funktion?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.02.2010
Beiträge: 12
j0gi: Offline


j0gi is on a distinguished road

Beitrag
Datum: 03.03.2010
Uhrzeit: 18:53
ID: 38086



AW: Rhino - Ungenauigkeit im Shaded-View?! #5 (Permalink)
Social Bookmarks:

Ich habe die Kurve an einem Kreis gesweept1. Aber auch Revolving hat nix geändert. Im Rendering (rechts) ist der Kreis im unteren Bild aber auch so merkwürdig polygonisiert, statt glatter Kurve?
Am Modell kann es nicht liegen, wie gesagt, es muss eine Darstellungsoption sein.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.05.2006
Beiträge: 19
tobi-fln: Offline

Ort: Düsseldorf
Hochschule/AG: Dipl-Ing. Innenarchitektur

tobi-fln is on a distinguished road

Beitrag
Datum: 05.03.2010
Uhrzeit: 08:57
ID: 38113



AW: Rhino - Ungenauigkeit im Shaded-View?! #6 (Permalink)
Social Bookmarks:

Das ist mit einer Ferndiagnose schwer festzustellen. Richtig viel kann man bei Rhino eh nicht an den Darstellungsoptionen drehen.
Schick mir bitte mal die Datei, dann kann ich mir die ansehen.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.02.2010
Beiträge: 12
j0gi: Offline


j0gi is on a distinguished road

Beitrag
Datum: 05.03.2010
Uhrzeit: 12:32
ID: 38116



AW: Rhino - Ungenauigkeit im Shaded-View?! #7 (Permalink)
Social Bookmarks:

Ich bin mittlerweile auf die entsprechende darstellungsoption gestoßen, es ist unter "Rhino Options" -> "Mesh" -> "Render Mesh Quality" eine Einstellung, bei mir stand "Jagged&Faster", eingestellt hab ich Custum, jetzt seh ich das Mesh geglättet

Mit Zitat antworten
