Durchbruch Beschriftung in ArchiCAD

#1 (Permalink)
Social Bookmarks:

Tach,

in ArchiCAD gibt es ja Symbole für Wanddurchbrüche.
Bei diesen Symbolen gibt es die Möglichkeit, Informationen zu diesen Symbolen im Plan anzeigen zu lassen, was sich Marker bzw. Bemaßungsmarker nennt.
Soweit so gut.
Mein Problem dabei ist jetzt jedoch, dass die Informationen in dem Marker nicht so angezeigt werden, wie sie sollen.
Es soll die ID, die Dimension und die UK angezeigt werden.
In dem einen Marker wird die Dimension, wie gewünscht, als "a x b" in cm angezeigt, die UK jedoch auch in cm.
Bei dem anderen Marker wird die UK richtig in m angezeigt. Die Dimension wird jedoch nicht als a x b angezeigt.
Hat irgendjemand vielleicht einen Marker, der die Dimension als a x b ausdrückt und die UK in m angibt ?
Miniaturansicht angehängter Grafiken

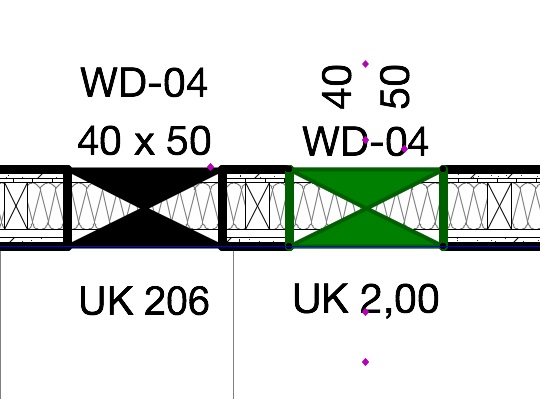

Durchbruch Beschriftung in ArchiCAD-bild-5.jpg
