Axonometrie - Schatten

#1 (Permalink)
Social Bookmarks:

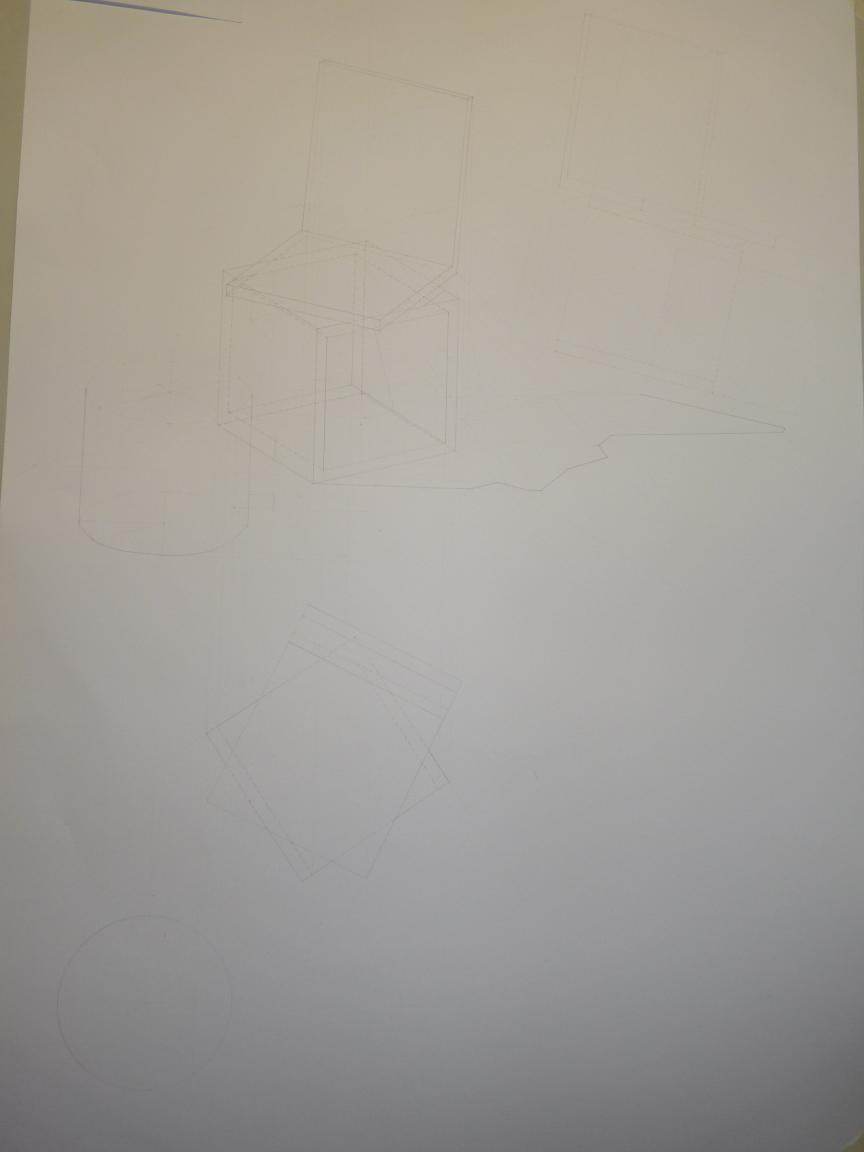

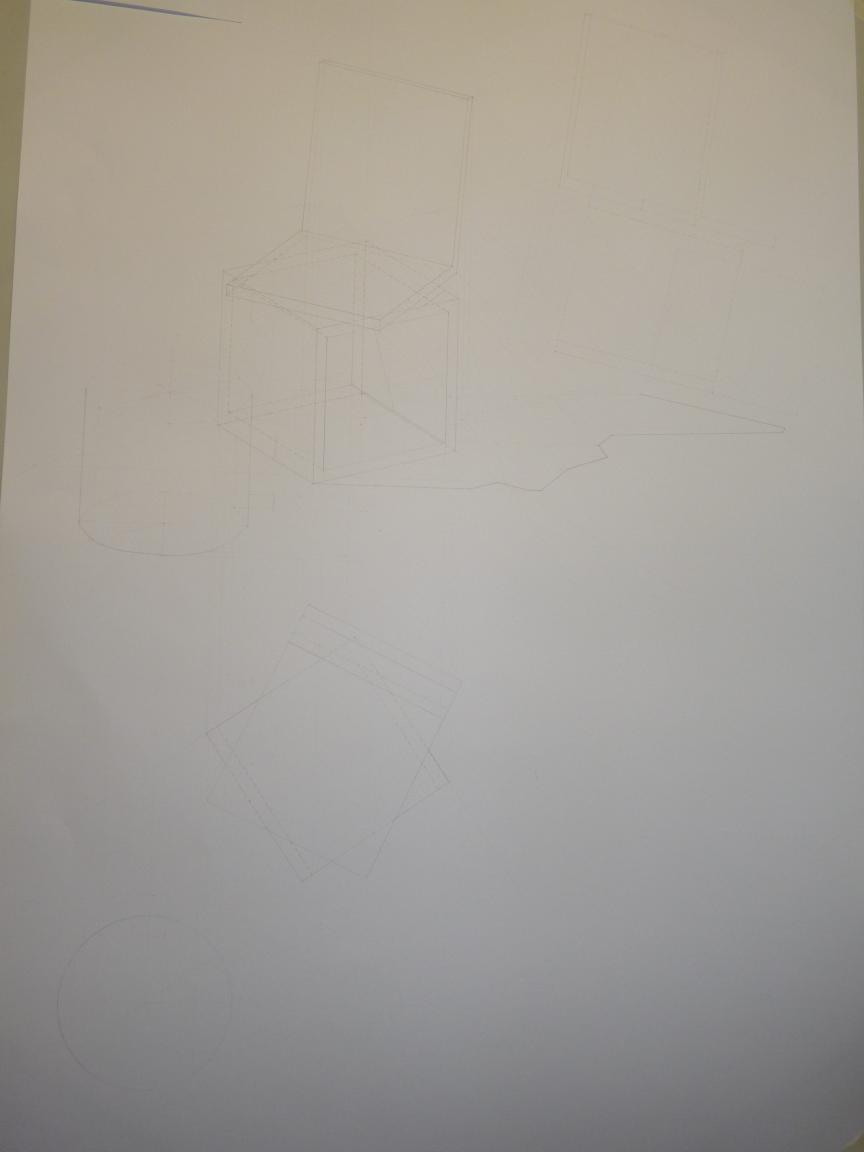

Hallo, ich muss für Darstellende Geometrie schon wieder eine Mappe abgeben und komme bei der einen Zeichnung nicht weiter. Es geht um orthogonale Axonometrie, wo zusätzlich noch der Schatten eingezeichnet werden soll..

l' ist waagerecht, l'' 45°

Ich komme an 2 Stellen nich klar...Einmal bei dem Schatten auf dem Boden vom Stuhl hinten und einmal auf dem Stuhl selbst.

Kann mir vllt jemand mit einem Denkanstoß weiterhelfen x) ?

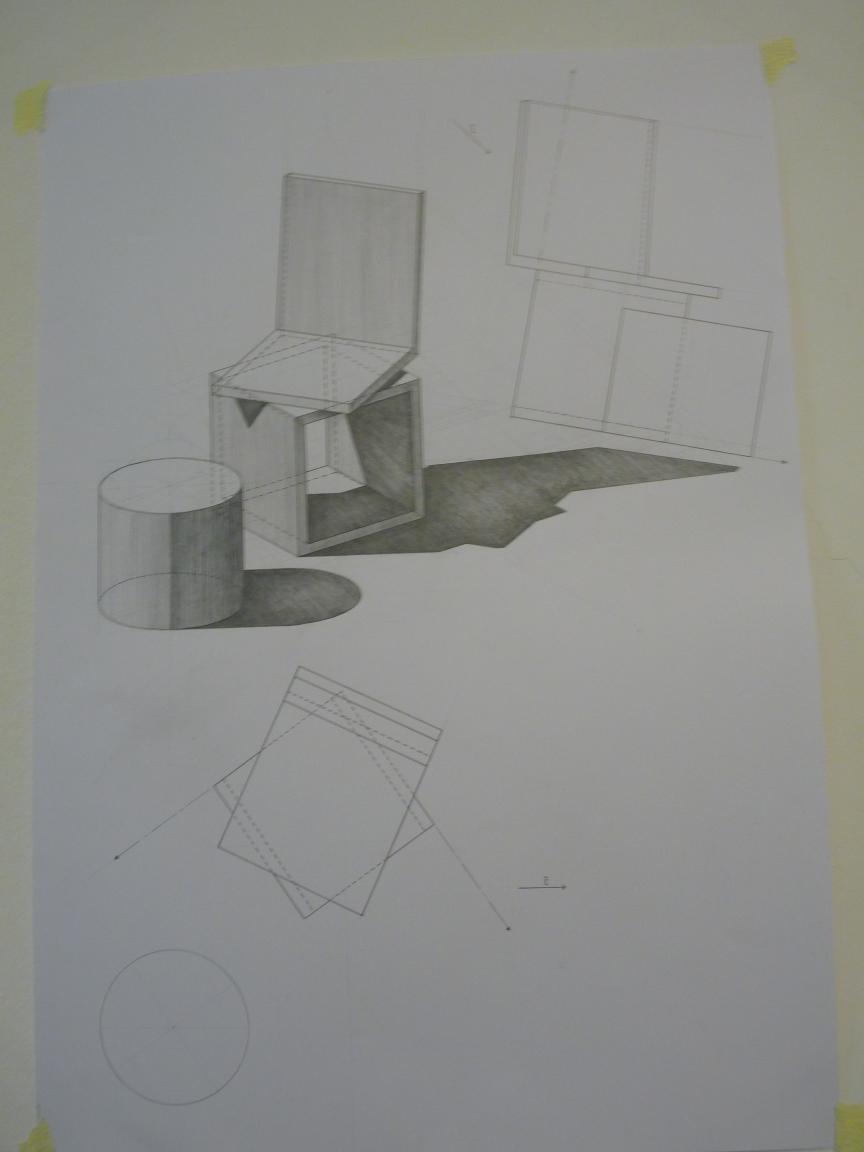

So wie auf dem 2.Bild sollte es aussehen..

Also ich versthe nicht, wie ich im Schatten auf dem Boden hinten diese kleine Ecke hinbekomme und beim Schatten auf dem Stuhl versteh ich nicht, wie diese Ecke dort nach unten begrenzt wird.

Danke schonmal (:
Miniaturansicht angehängter Grafiken
Axonometrie - Schatten-p1020348.jpg   Axonometrie - Schatten-p1010576.jpg   Axonometrie - Schatten-p1020348c.jpg

Geändert von Theresa2712 (21.06.2011 um 08:46 Uhr).

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 04.09.2008
Beiträge: 197
tschuingum: Offline


tschuingum will become famous soon enough

Beitrag
Datum: 24.06.2011
Uhrzeit: 20:26
ID: 44176



AW: Axonometrie - Schatten

#2 (Permalink)
Social Bookmarks:

Ich kann nicht so ganz nachvollziehen was das Problem ist - kannst du:
- den angesprochenen Ecken Namen geben und auf der Skizze entsprechend eintragen
- die Zeichnung etwas kräftiger machen
- beschreiben, was dir Probleme macht ... das Prinzip ist doch eigentlich immer gleich (Schnittpunkte zwischen Boden- und Raumlichstrahl konstruieren und miteinander verbinden)

Frohes Schaffen
