Linien und Polylinien verbinden in AutoCAD

#1 (Permalink)
Social Bookmarks:

Gibt es eine Möglichkeit Linien oder auch Polylinien die nicht parallel zueinander laufen und sich damit an irgendeinem Punkt treffen werden auf einfache Weise zu verbinden, bzw. sie mit einem Befehl aufeinander treffen zu lassen?

Grüsse
Florian
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Benutzerbild von Rolf

Registriert seit: 09.08.2003
Beiträge: 73
Rolf: Offline

Ort: München
Hochschule/AG: Ex-Fachschaftsmitglied

Rolf is on a distinguished road

Beitrag
Datum: 03.06.2004
Uhrzeit: 21:49
ID: 4053



Social Bookmarks:

aufeinander treffen zu lassen...

Blöde Frage:
Mit "Dehnen" ist das nicht möglich?
__________________
Rolf Jaworek

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.417
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 03.06.2004
Uhrzeit: 22:03
ID: 4054



Social Bookmarks:

Ich wüsste nicht wie.
Ich habe unten mal ein Beispiel angefügt.

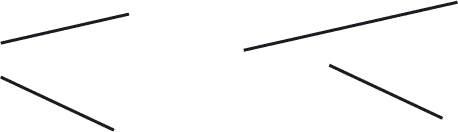

Auf der linken Seite ist die Situation abgebildet, die ich meine. Mit "Dehnen" muß ich erst zur rechten Situation kommen, aber ich möchte in einem Schritt die beiden Enden aufeinander treffen lassen...

Grüsse
florian
Miniaturansicht angehängter Grafiken
Linien und Polylinien verbinden in AutoCAD-autocad_linien.gif
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Rolf

Registriert seit: 09.08.2003
Beiträge: 73
Rolf: Offline

Ort: München
Hochschule/AG: Ex-Fachschaftsmitglied

Rolf is on a distinguished road

Beitrag
Datum: 03.06.2004
Uhrzeit: 22:39
ID: 4056



Social Bookmarks:

OK, dann scheidet diese einfachste aller Möglichkeiten aus. Schade.
__________________
Rolf Jaworek

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 06.02.2004
Beiträge: 14
thilo: Offline

Ort: Offenburg | BaWü

thilo is on a distinguished road

Beitrag
Datum: 03.06.2004
Uhrzeit: 23:20
ID: 4059



Social Bookmarks:

ändern -> Fasen -> A eintippen für Abstand -> 0 -> Enter -> 0 -> Enter -> beide Linien anklicken

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.417
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 05.06.2004
Uhrzeit: 18:28
ID: 4064



Social Bookmarks:

Cool, danke!
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 11.06.2004
Uhrzeit: 23:08
ID: 4085



Social Bookmarks:

Hi Florian,

eine weitere Möglichkeit, vielleicht noch schneller ist:

ar (für Abrunden) eintippen, ENTER und beide Linien anklicken (unbedingt an der abzurundenen Seite der Linien, sonst gehts daneben) Dabei mußt du noch beachten, dass der Radius auf 0 steht.

viele Grüße

MaX

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 08.09.2004
Beiträge: 25
mschwanner: Offline


mschwanner is on a distinguished road

Beitrag
Datum: 14.09.2004
Uhrzeit: 14:00
ID: 4749



Social Bookmarks:

Hi der befehl dehnen geht natürlich auch!
Nach auswahl der Objekte "kante" auswählen und dann Dehnen! Nun wird immer bis zu den virtuellen Schnittkanten gedehnt! Das ganze ist eine Systemvariable und braucht bei neuen Zeichnungen nicht neu eingestellt zu werden!
Das ganze funzt auch bei nicht koplanaren Linien.
