Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:01
ID: 15186



bitte um hilfe und vorschläge!

#1 (Permalink)
Social Bookmarks:

hallo
ich bin gerade dabei für einen wettbewerb ein supermarkt zu entwerfen. dessen eingang eine auskargung haben soll die sich leicht nach oben welbt und begehbar ist...
nun das problem... wie?
es wird sich ungefähr 2 meter nach oben wölben. der eingang ist 25 meter breit und ist nicht rund also könnte eine schalung nicht in frage kommen . oder doch
wäre dankbar über jeden vorschlag

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:11
ID: 15187



Social Bookmarks:

Hallo!


Ich verstehe Deine Beschreibung der Situation nicht ganz:

Sprichst Du von einer Art Vordach über dem Eingang?

Wie stellst Du Dir das mit dem Begehen einer gewölbten Fläche vor und mit dem Absturzschutz?

Warum willst Du Schalung (Betonschalung oder welche?) sofort ausschliessen?


Gib uns bitte noch ein paar konkretere Infos oder eine Skizze.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:35
ID: 15188



Social Bookmarks:

ja man kann es so nenen als vordach..
es muss nicht unbedignt eine schalung sein nur weis ich nicht wie ich eine auskragung von 8 meter sonnst hinkriegen könnte..
ist das überhaupt möglich?
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:37
ID: 15189



Social Bookmarks:

noch ein foto

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:39
ID: 15190



Social Bookmarks:

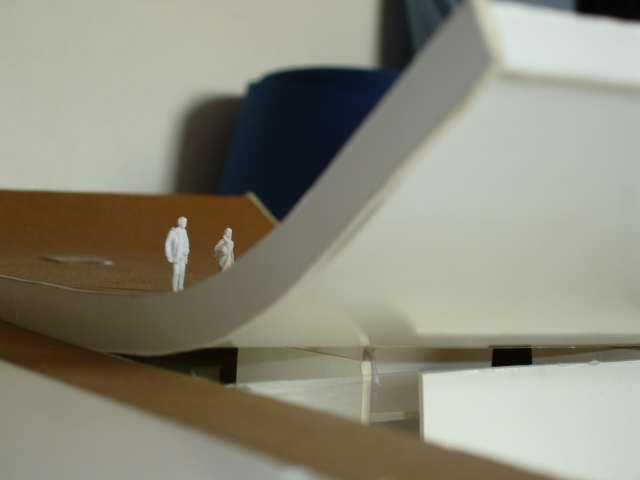

foto2
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:43
ID: 15192



Social Bookmarks:

Danke für die Fotos. Schickes Arbeitsmodell.


Am Einfachsten geht sowas wohl als verkleidete Stahlkonstruktion mit einem Flachdachaufbau. Beton ist auch möglich, wird aber sehr schwer und benötigt eine gewaltige Rückverankerung bzw. Gegengewicht. Holz ist auch möglich, aber da sind die inneren Bewegungen wahrscheinlich zu gross. Also Stahl.


Aber bis wohin dürfen die Leute laufen?

Fallen sie, wenn sie es schaffen, über die Vorderkante oder kommt noch ein "hässliches" Geländer darauf?


Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:43
ID: 15193



Social Bookmarks:

Also eine derartige Schalung ist an ish ertmal kein Problem. Ich glaube die Statik lässt sich auch realisieren. Vom Gefühl her würde ich sogar sagen, dass die Wölbung nach ob, das ganze sogar einfacher macht.
Am schwierigsten wären vermutlich am Ende die Dachdetails - z.B. Entwässerungsdetail.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:49
ID: 15195



Social Bookmarks:

Die Wölbung nach oben macht das Ganze bei Verwendung von Beton einfacher, weil man dann nie sehen kann, wenn sich das Dach einige Zentimeter nach unten neigt und ansonsten schief hängen würde.
Statisch dürfte sich sonst eigentlich nichts ändern, dass Gewicht und die Auskragung bleiben in etwa die Gleiche.

Aber es wird schon ziemlich schwer werden....

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:49
ID: 15196



Social Bookmarks:

erleichterung....
danke für die schnellen antworten
schaft eine stahl kostruktion eine auskragung von 8 metern?
ach und das dach ist begrünt... mach das die sache mit dem entwässern nicht leichter??
und nein es kommst kein hässliches geländer vor dann wirds halt in einem land gebaut wo die leute nicht runterfallen sobald kein geländer existiert

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:50
ID: 15197



Social Bookmarks:

das war mal mein end model
im 2 semester...

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 15.04.2006
Uhrzeit: 20:56
ID: 15198



Social Bookmarks:

8 m Auskragung ist in Stahl kein Problem. Hängt halt von der statischen Höhe und der Auflast ab......

Fällt in dem Land mit den intelligenten Leuten auch Schnee???

Würde rein gefühlsmässig mal von einer ca. 40-50 cm starken Tragkonstruktion plus Verkleidung und Flachdachaufbau ausgehen.

Seitlich brauchst Du trotzdem ein Geländer....oder irgendeine Art von Führung in der Dachmitte, dass erst gar keiner bis an den Rand kommt.


Entwässerung erfolgt wie beim normalen Flachdach durch mehrere Gullys, hauptsächlich in der Dachmitte....das funktioniert auch bei begrünten Dächern. Du solltest dem ganzen Dach auch noch ein leichte Wölbung (nicht wahrnehmbar) in der anderen Achse zur Mitte geben.

Aber es geht doch wahrscheinlich nur ums Entwurfskonzept, oder?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 21:03
ID: 15200



Social Bookmarks:

naja
der entwurf steht fest aber die frage war ob das auch alles so geht... und wie..
ja da fällt auch schnee und menschen und tiere also viel last..
hällt das eine auskragung aus stahl aus?
kannst du mir villeicht einen tip geben wo ich beispiele für solch eine stahlkonstruktion finde?

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 15.04.2006
Uhrzeit: 21:12
ID: 15201



Social Bookmarks:

Für eine identische Situation fällt mir gerade kein aussagekräftiges Beispiel ein, aber auskragende Stahlkonstruktionen in dieser Grössenordnung gibt es viele.




Für die Absturzsicherung hätte ich noch einen Vorschlag:

Leg einfach im Randbereich des Daches 2-3 m breite Nagelbretter aus. Da läuft garantiert keiner drüber und somit kann auch keiner runterfallen.




So kragt z.B. Stahl aus:
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 15.04.2006
Beiträge: 9
melike: Offline


melike is on a distinguished road

Beitrag
Datum: 15.04.2006
Uhrzeit: 21:17
ID: 15202



Social Bookmarks:


wie für die tauben in s-bahn stationen
eigentlich ne gute ide
danke für das beispiell kannst du mir auch den namen sagen
villeicht finde ich ja was brauchbares an details

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 15.04.2006
Uhrzeit: 21:45
ID: 15204



Social Bookmarks:

Das oben gezeigte Gebäude ist ein Verwaltungsgebäude für eine Landesgartenschau gewesen. Pläne gibt es im Netz davon meines Wissens nicht. Ausserdem ist es kein reiner Stahlbau, sondern noch mit Beton ausgefacht und hat eine grosse statische Höhe.


Schau Dir doch einfach Details von "normalen" kleineren Vordächern aus Stahl an und skalier sie auf Deine Proportionen. Man sieht desöftern solche Konstruktionen. Oft sind sie allerdings zusätzlich abgespannt, aber das ist nicht nötig in Deinem Fall.

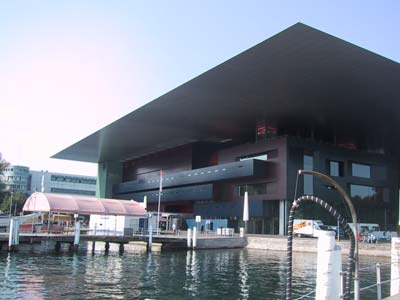

Interessant ist vielleicht noch dieses Gebäude von Jean Nouvel in Luzern.

Ein im Randbereich sehr filigran wirkendes Flachdach mit "unsichtbar" darüberliegender Stahltragkonstruktion:

Auskragung schätzungsweise 20 m
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Antwort
Ähnliche Themen
Thema Autor Architektur-Themenbereiche Antworten Letzter Beitrag
PKW-Rampe konstruieren. Hilfe? Archimedes Konstruktion & Technik 8 26.04.2012 19:34
Einfeldträger mit beidseitiger Auskragung Nique Konstruktion & Technik 7 25.05.2006 23:09
Nemetschek: Mittelpunkt von Krümmung von Auswahl ausschließen? Florian Präsentation & Darstellung 2 02.12.2005 20:18
geschoss-auskragung dodalla Konstruktion & Technik 15 18.06.2005 23:32
Bögen konstruieren (Nemetschek 16) Tobias Präsentation & Darstellung 2 08.12.2004 00:40


tektorum.de ist ein Projekt von archinoah.de - Architekturportal und Forum für Architektur



Alle Zeitangaben in WEZ +2. Es ist jetzt 07:59 Uhr.
Powered by vBulletin® Version 3.8.11 (Deutsch)
Copyright ©2000 - 2020, Jelsoft Enterprises Ltd. (Deutsch)
SEO by vBSEO
Copyright ©2002 - 2018 tektorum.de®
