eingerückter Hauseingang (zweischaliges Mauerwerk)

#1 (Permalink)
Social Bookmarks:

Hallo!

Ich bräuchte Hilfe bei einem Detail, ich komme einfach nicht auf die Lösung.

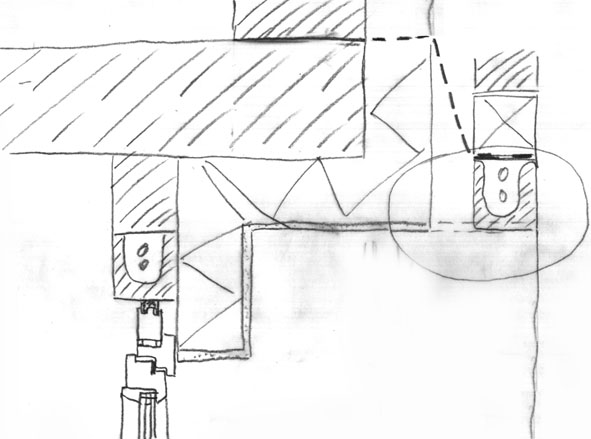

Es geht um einen Hauseingang (Skizze hab ich angehängt, Vertikalschnitt). Ich krieg leider den Plan nicht in meinen Scanner :rolleyes:
Also, der Eingang liegt ein wenig weiter innen. Ich verwende zweischaliges Mauerwerk mit 24cm und 11,5cm, hinterlüftet 7,75cm. Von unten möchte ich das verputzt haben, ich weiss aber nicht, wie ich das mit der Hinterlüftung hinbekomme. Muss man da irgendwo nen Stahlwinkel hinmachen? Oder...
Vielen Dank für Eure Tipps.

Manuel

P.s. entschuldigt, wenn ich das jetzt unverständlich rübergebracht hab. hab mein bestes gegeben
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.





Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 02.07.2007
Uhrzeit: 11:04
ID: 24692



Social Bookmarks:

die Hinterlüftung ist nicht Dein Problem sondern die Abfangung?!
Hier ein Detail von Moso:


siehe: www.moso.de

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 30.06.2007
Beiträge: 5
Manuel: Offline


Manuel is on a distinguished road

Beitrag
Datum: 02.07.2007
Uhrzeit: 14:10
ID: 24694



Social Bookmarks:

Danke, das mit der Abfangung ist mir klar, hab´s nur noch nicht reingezeichnet.
Mir geht´s darum, dass ich nicht von unten in die Hinterlüftung gucken muss.

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 02.07.2007
Uhrzeit: 14:15
ID: 24695



Social Bookmarks:

Gibt es da nicht hübsche Insektengitter für?

EDIT: Dieser im Zickzack um die Ecke gezogene Putz kriegt ja auch keinen Schönheitspreis; das müsste irgendwie klarer gefügt sein: Die Dämmung nur einmal unten um die Ecke ziehen, nicht verputzen, stattdessen von unten z.B. mit einem Alublech verkleiden (oder Holz). Abgehängt, mit einer Luftschicht zur Dämmung. Da kann auch eine Beleuchtung drin sein.

Geändert von Tom (02.07.2007 um 16:31 Uhr).

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 30.06.2007
Beiträge: 5
Manuel: Offline


Manuel is on a distinguished road

Beitrag
Datum: 02.07.2007
Uhrzeit: 20:09
ID: 24704



Social Bookmarks:

Danke für den Tipp mit dem Fliegengitter. Aber das muss ich doch auch irgendwo festmachen!?

Der Eingang liegt ca. 1,5m zurück. Ich hab das in der Skizze nicht eingezeichnet :rolleyes: Bin eben noch Anfänger, entschuldige. Wenn ich das also abhänge, sind da nur noch 2m Höhe übrig... das wäre auf die Länge ein wenig bedrückend.

Mit Zitat antworten

Registriert seit: 17.07.2003
Beiträge: 930
Tobias: Offline

Ort: NRW
Hochschule/AG: Projektentwickler / Architekt

Tobias is on a distinguished road

Beitrag
Datum: 02.07.2007
Uhrzeit: 22:07
ID: 24707



Social Bookmarks:

Hallo Manuel,

Solange dieses Problem nur bei deinem Hauseingang (1,0 - 1,5m) besteht, brauchst du keine Öffnung nach unten. Du kannst mit dem Stein bis an deine STB-Decke bzw. Wand heranmauern. Die Hinterlüftung ist ja trotzdem gewährleistet, da links und rechts von dem hauseingang ja auch noch die Fassade weitergeht. Du musst nur sicherstellen, dass sich dort kein wasser sammelt!
Tom hat wegen des Putzes übrigens Recht: Nur einen "Knick" an dann den Putz bis an die Türe ziehen! entsprechend die Tür etwas höher machen.
Der Putzanschluss an die Tür funktioniert zudem nicht so, wie du es gezeichnet hast. Ich verstehe auch nicht die Türanschläge?! Ist das eine Schiebetür??

Gruß

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.08.2004
Beiträge: 81
timovic: Offline


timovic is on a distinguished road

Beitrag
Datum: 03.07.2007
Uhrzeit: 14:53
ID: 24728



Social Bookmarks:

Rein ästhetisch in meinen Augen ziemlich unbefriedigend. Deutlicher kann man kaum zeigen, dass das Mauerwerk nur vorgehängter Schmuck ist. :rolleyes:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 30.06.2007
Beiträge: 5
Manuel: Offline


Manuel is on a distinguished road

Beitrag
Datum: 04.07.2007
Uhrzeit: 02:38
ID: 24746



Social Bookmarks:

Danke für Eure Hilfe.

Ich hab nun also den Sturz so breit gemacht, dass die Hinterlüftungsfuge geschlossen ist. (Wasser kann ja direkt drüber aus der offnen Fuge laufen)
Den Ratschlag den Knick weg zu machen hab ich beherzigt und lasse nun die Dämmung gerade gegen den Einbaurahmen (welcher nun die ganze Geschosslichte einnimmt) gehen.

Eine abgehängte Decke wäre da sicher schöner, aber nachdem da nur die Baukonstruktion zählt, bleibe ich jetzt einfach beim Putz.

Ne, das ist keine Schiebetür, eine Haustür aus Holz und Glas, und aussenrum noch ein Einbaurahmen.

Mit Zitat antworten

Benutzerbild von FoVe

Registriert seit: 19.06.2006
Beiträge: 748
FoVe: Offline

Ort: Wetzlar

FoVe will become famous soon enough FoVe will become famous soon enough

Beitrag
Datum: 04.07.2007
Uhrzeit: 16:00
ID: 24755



Social Bookmarks:

Die Ästhetik von Vorsatzschalungen ist eine Seite - ich würde bei dem Detail von Moso sogar noch ein anderes Problem sehen - da scheinen mir die Setzrisse vorprogrammiert.
Warum kann denn der Sturz nicht ganz normal auf beiden Seiten aufliegen? Damit wäre doch erst die unterschiedliche Bewegung von Klinkermauerwerk und Stahlbeton entkoppelt.
Und wegen der Ästhetik könnte man sogar eine Sturzmauerung andeuten.

Die Lüftungsgitter zur Abdeckung der Dämmung werden am Stahlbeton befestigt. Dann wird das Vormauerwerk hochgezogen.

Mit Zitat antworten
Tom

Registriert seit: 15.02.2003
Beiträge: 1.762
Tom: Offline

Ort: Rhein-Ruhr
Hochschule/AG: Architekt

Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice Tom is just really nice

Beitrag
Datum: 04.07.2007
Uhrzeit: 16:30
ID: 24756



Social Bookmarks:

Zitat:
Originally posted by timovic
Rein ästhetisch in meinen Augen ziemlich unbefriedigend. Deutlicher kann man kaum zeigen, dass das Mauerwerk nur vorgehängter Schmuck ist. :rolleyes:
Schmuck ist es ja nicht, wenn es eine selbsttragende, echt gemauerte Schale ist. Oder betrachtest Du eine Zweischaligkeit schon als "unehrlich"? Klar ist, dass zweischaliges Mauerwerk bestimmt nicht besonders ***y ist. Die Details macht man im Grundstudium und vergisst sie dann so schnell wie möglich. Erst in der Praxis bekommt man damit evtl. wieder zu tun. Vorgehängter Naturstein (wie in einem anderen Thread hier) ist an der Hochschule ja normalerweise auch tabu, obwohl "draußen" in der Welt jeder damit operiert.

Der wahre Mauerwerks-Akrobat ist aber doch Gehry im Düsseldorfer Medienhafen: Da sind selbst die schief abgeschnittenen Dachflächen dieser prismatischen Baukörper noch vollflächig in Klinker ausgeführt - es gab mal ausführliche techn. PDFs zu dem ganzen Komplex (z.B. über CNC-gefräste Styropor-Gussformen für die gewölbten, geschosshohen StB-Fertigteile). Diese Details sind interessant. Aber gedämmt, hinterlüftet, aufgeständert etc. haben die mit "Materialehrlichkeit" auch nix mehr zu tun. Da geht es nur um den Schein von Ehrlichkeit ...

EDIT: http://www.job-expert.de/sixcms_4/si...2356&id=141701

Geändert von Tom (04.07.2007 um 17:00 Uhr).

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.08.2004
Beiträge: 81
timovic: Offline


timovic is on a distinguished road

Beitrag
Datum: 04.07.2007
Uhrzeit: 18:23
ID: 24759



Social Bookmarks:

Bei uns gehörte auch im Grundstudium das Detail als Grundlage eines guten und stimmigen Entwurfs dazu. Irgendein Standarddetail aus dem Katalog wurde bei uns nicht abgepaust. Vielleicht daher mein etwas bissiger Kommentar .

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 30.06.2007
Beiträge: 5
Manuel: Offline


Manuel is on a distinguished road

Beitrag
Datum: 05.07.2007
Uhrzeit: 01:47
ID: 24764



Social Bookmarks:

Leider werden wir so reingestresst, dass kaum mehr Zeit bleibt als in dem Fach einfach Standartdetails abzupausen. Für nen schönen Entwurf ist da erst recht keine Zeit. Der Entwurf steht bereits zu Beginn des Semesters. Vorgehängte Natursteinfassaden gehen dafür durch
