oberlichtband - konstruktion

#1 (Permalink)
Social Bookmarks:

ich suche nach einer möglichkeit, einen langgestreckten baukörper mit 8,50 breite mit einem (ober)lichtband zu versehen.
die außenwände bestehen aus zweischaligem beton.
das oberlicht sollte nur 3m breit sein und nur in einem teil der dachfläche liegen.
ohne unterzüge ist diese spannweite in kombination mit der dachöffnung sicher nicht möglich, oder?

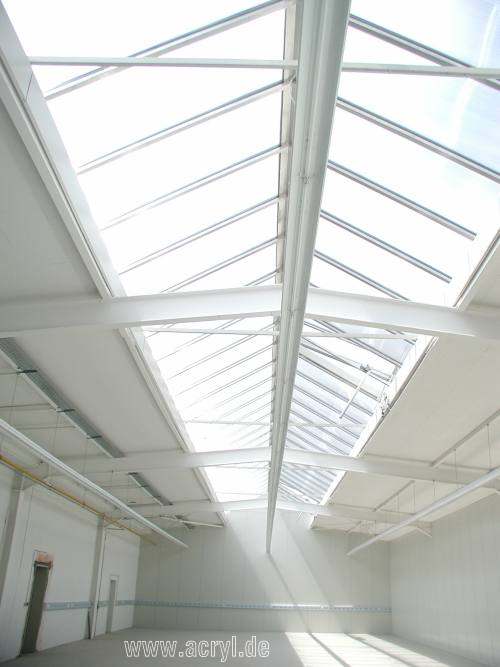

ich dachte an stahlträger (s.bild) - ist das in kombination mit den stahlbetonwänden sinnvoll? welche dachkonstruktion würde sich anbieten?
Miniaturansicht angehängter Grafiken
oberlichtband - konstruktion-ap21d.jpg

Mit Zitat antworten
