Fassadenschnitt

#1 (Permalink)
Social Bookmarks:

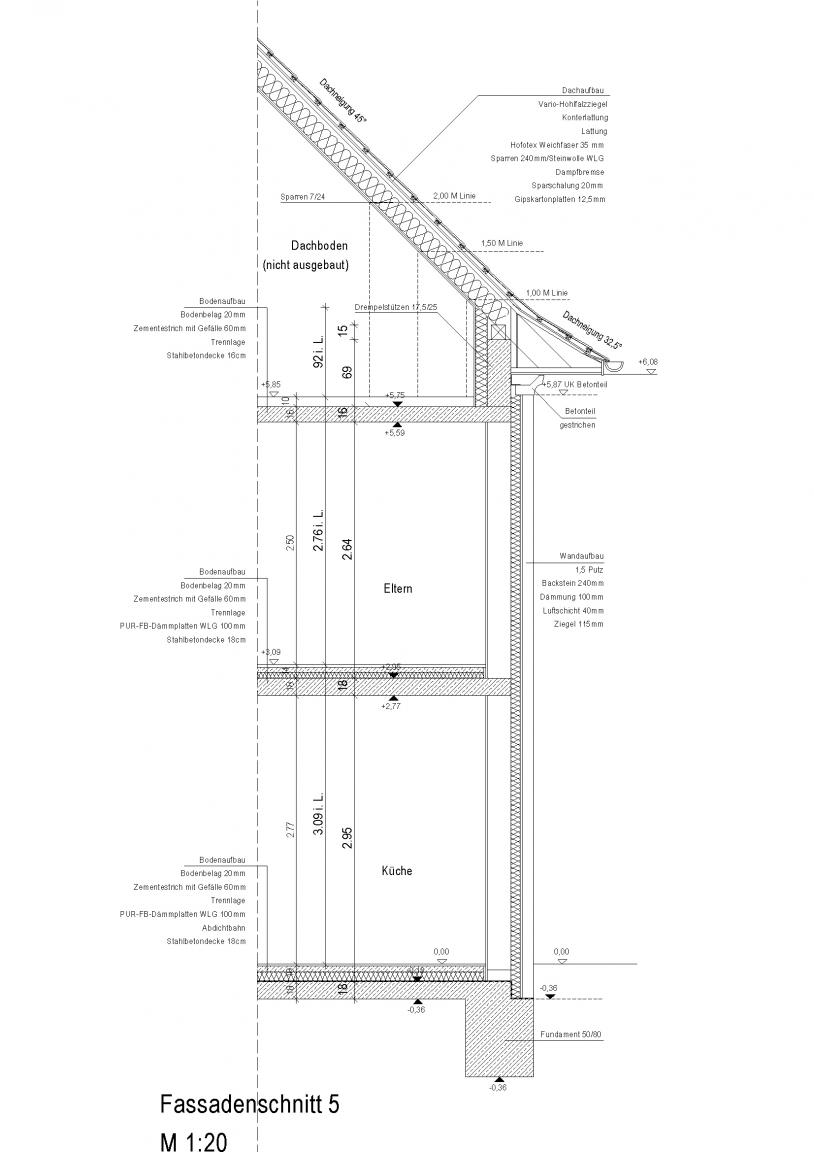

Habe für ein Projekt ein Fassadenschnitt (M. 1:20) gezeichnet. Bitte um Verbesserungsvorschläge!

Gehört der Schnitt evtl. durch ein Fenster geteilt?
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.248
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 27.03.2012
Uhrzeit: 13:31
ID: 46470



AW: Fassadenschnitt

#2 (Permalink)
Social Bookmarks:

Ich denke das Ziel des Studium sollte es sein, sich bestimmte
Sachberhalte selbst zu erarbeiten!

Dazu gehört es auch einen Schnitt selbst zu erstellen!

-Was ist Backstein?
-Warum hat ein Schlafzimmer Gefälle?
....

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von darkdiva87

Registriert seit: 19.03.2012
Beiträge: 14
darkdiva87: Offline


darkdiva87 is on a distinguished road

Beitrag
Datum: 27.03.2012
Uhrzeit: 13:50
ID: 46471



AW: Fassadenschnitt #3 (Permalink)
Social Bookmarks:

Zitat:
Zitat von fst Beitrag anzeigen
Ich denke das Ziel des Studium sollte es sein, sich bestimmte
Sachberhalte selbst zu erarbeiten!

Dazu gehört es auch einen Schnitt selbst zu erstellen!

ja, das mein selbst erarbeitetes Projekt. Hoffe nur das alle Angaben einer Zeichnung enthalten sind!

-Was ist Backstein?
siwas wie ein Ziegelstein, hier ist es ein schlesischer Backstein OSB 6,5/12/25 cm

-Warum hat ein Schlafzimmer Gefälle?
....
das war ein fail...muss korrigiert werden!

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.248
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 27.03.2012
Uhrzeit: 14:17
ID: 46472



AW: Fassadenschnitt #4 (Permalink)
Social Bookmarks:

Ich meinte die tragende Aussenwand!

Überprüfe den Schnitt nochmal auf Wärembrücken.
Ich hätte schonmal 2

Der Schnitt wäre auch besser, wenn man Fenster schneiden würde.

Geändert von fst (28.03.2012 um 11:41 Uhr).

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.158
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 27.03.2012
Uhrzeit: 14:31
ID: 46473



AW: Fassadenschnitt #5 (Permalink)
Social Bookmarks:

Hier mal eine kostenlose Korrektur auf die Schnelle.
Musst dich mal mit Klinkerdetails beschäftigen...
Angehängte Dateien
Dateityp: pdf FassSch_120327.pdf (497,3 KB, 1426x aufgerufen)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 11.04.2011
Beiträge: 113
TappAr: Offline


TappAr will become famous soon enough TappAr will become famous soon enough

Beitrag
Datum: 27.03.2012
Uhrzeit: 21:07
ID: 46480



AW: Fassadenschnitt #6 (Permalink)
Social Bookmarks:

da muss ich personal cheese nun aber mal loben

*daumen hoch*

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von darkdiva87

Registriert seit: 19.03.2012
Beiträge: 14
darkdiva87: Offline


darkdiva87 is on a distinguished road

Beitrag
Datum: 28.03.2012
Uhrzeit: 12:14
ID: 46483



AW: Fassadenschnitt #7 (Permalink)
Social Bookmarks:

Zitat:
Zitat von personal cheese Beitrag anzeigen
Hier mal eine kostenlose Korrektur auf die Schnelle.
Musst dich mal mit Klinkerdetails beschäftigen...
Danke, dass hat mir sehr weiter geholfen. Da muss ich dich ebenfalls loben.
