Konstruktion?

#1 (Permalink)
Social Bookmarks:

Hallo,

ich wollte euch um Rat fragen. Welche Konstruktionsart würdet Ihr mir bei diesem Projekt empfehlen? Momentan machen wir Stahlbau, doch der Prof meinte dass wir nicht unbedingt Stahl "nehmen"müssen.

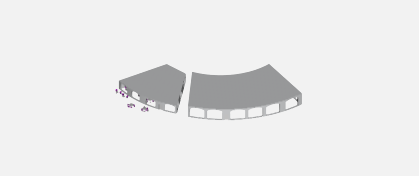

Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.





Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 10.12.2013
Uhrzeit: 18:18
ID: 51589



AW: Konstruktion?

#2 (Permalink)
Social Bookmarks:

Was soll das sein, ne Mäusegarage?
Geht´s vielleicht ein bisschen größer, ich altes Kerlchen krieg das langsam mit den
Augen...

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.09.2013
Beiträge: 8
architect88: Offline


architect88 is on a distinguished road

Beitrag
Datum: 10.12.2013
Uhrzeit: 18:30
ID: 51590



AW: Konstruktion? #3 (Permalink)
Social Bookmarks:

sorry

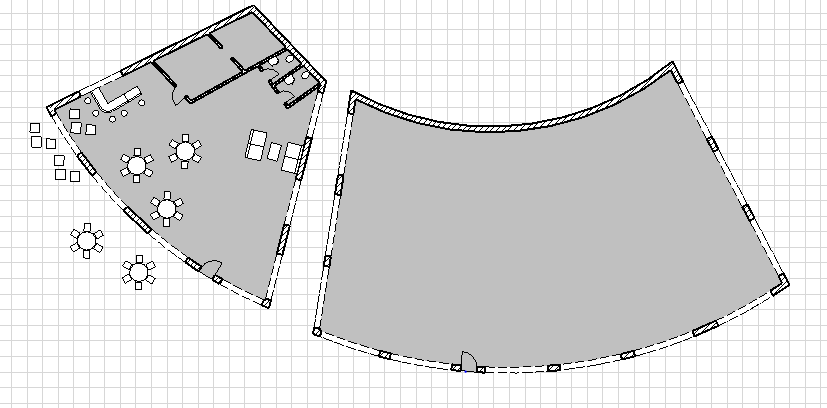

ich zeig das mal am besten hier im noch nicht fertigen Grundriss.
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 11.12.2013
Uhrzeit: 06:43
ID: 51592



AW: Konstruktion? #4 (Permalink)
Social Bookmarks:

Sieht nach Gastronomie aus. Runde Bauform, einige (massive) Wandscheiben.
Die Wände könnte man sich auch gut in Ortbeton herstellen. Dann hat man auch alle Möglichkeiten was Wandbeläge angeht. Die nackten Betonwände dann außen dämmen. Entweder VHF oder WDVS.
Das Dachtragwerk eher aus Stahl. Wenn es wenig kosten soll, dann oben drauf ein Trapezblech mit Aufdachdämmung oder als Sandwichelement.
Dann allerdings die Akustik beachten.

Aber ist das Ding wirklich so schief im Grundriß oder hab ich zu tief ins Glas geschaut???

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 11.12.2013
Uhrzeit: 08:40
ID: 51595



AW: Konstruktion? #5 (Permalink)
Social Bookmarks:

also mit dem Dreikant auf dem Monitor ist das ein bisschen schwer
nachzuvollziehen, aber 14m Spannweite in Stahl sind stützenfrei für so eine
kleine Bude schon heftig...

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.09.2013
Beiträge: 8
architect88: Offline


architect88 is on a distinguished road

Beitrag
Datum: 11.12.2013
Uhrzeit: 11:52
ID: 51597



AW: Konstruktion? #6 (Permalink)
Social Bookmarks:

Danke fur eure antworten

Oben am x-berg soll ein veranstaltungsraum mit bistro entworfen werden. (Im innenraum stutzenfrei gernr auch andere materialien als stahl)

Ich mach es mir mit dem tragwerksentwurf etwas schwierig kennt ihr vielleicht ein ahnliches projekt oder ein projekt wo ich mich evtl in maßen halten könnte?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.170
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 11.12.2013
Uhrzeit: 14:43
ID: 51598



AW: Konstruktion? #7 (Permalink)
Social Bookmarks:

Ach oben am x-Berg...

Google mal nach "Ringlokschuppen" das wäre ein ähnlicher Bautyp.

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 11.12.2013
Uhrzeit: 19:26
ID: 51601



AW: Konstruktion? #8 (Permalink)
Social Bookmarks:

also liegt der Schwerpunkt hier jetzt auf Bauko, Statik oder Entwurf?
Da ist aus meiner Sicht noch nichts zu sehen, was die Überlegung über
das Tragwerk rechtfertigen würde...

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.09.2013
Beiträge: 8
architect88: Offline


architect88 is on a distinguished road

Beitrag
Datum: 12.12.2013
Uhrzeit: 11:54
ID: 51614



AW: Konstruktion? #9 (Permalink)
Social Bookmarks:

Der prof mochte erst mal eine idee zum tragwerk sehen (wir mussen nicht unbedingt aus stahl bauen) hier kam der vorschlag mit beton was durchaus auch moglich ware
Nur tue ich es mir nicht einfach und weiss nicht woran ich mich halten und ein tragwerk entwerfen soll

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 29.08.2010
Beiträge: 53
Ideen aus Beton: Offline

Ort: USA

Ideen aus Beton is on a distinguished road

Beitrag
Datum: 18.02.2014
Uhrzeit: 18:35
ID: 52134



AW: Konstruktion? #10 (Permalink)
Social Bookmarks:

Also zuerst schaust du dir die Spannweiten an (kürzere Länge). Wenn das wirklich 14 m sind, ist eine Beton-Flachdecke wahrscheinlich unwirtschaftlich. Also musst du irgendwelche Träger einbauen. Was das dann ist, ist dir überlassen: Unterzüge oder Überzüge, Beton, Holz, Stahl, Fachwerk oder massiv, unterspannt... sind dann Gestaltungsfragen. Fürs überspannen von den Zwischenräumen hast du dann nochmal die Wahl, Blech wie genannt oder Beton oder oder...

Mit Zitat antworten
