Hallo an alle!

ich hoffe mir kann jemand ein paar tips geben...
wir müssen im Bachelor Projekt 2 ein Gebiet beplanen: mit tiefgarage....
über die einfahrt brauch ich mir keine gedanken machen,da wir an eine andere tiefgarage anschließen.

ich weiß nicht genau, wie ich tragende wände in der tiefgarage in stützen auflöse (gibt es da bestimmte abstände die ich einhalten muss, 6m??)
und wie stellt man die stützen in dem bereich, über dem es keine tragenden wände gibt?

bitte bitte schnell antworten!
byele lg

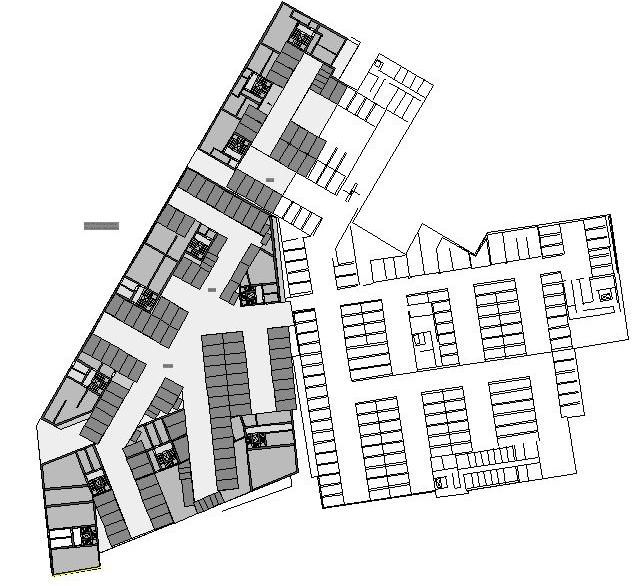

im anhang befindet sich mein erster ansatz...
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 10.12.2007
Uhrzeit: 17:50
ID: 26229



Social Bookmarks:

Im Thread http://www.tektorum.de/showthread.php?threadid=3068 habe ich bereits mal beschrieben wie ein übliches Büroraster aussieht und woraus sich das ergibt, bzw. welche Vorteile das hat.

Das von Dir vorgeschlagene Raster wäre also nicht so optimal, weil Du auf 6 Meter nur 2 Autos parken kannst.

Je nach Typologie und Entwurfsaufgabe, würde ich mich aber in der Hochschule davor Hüten mein Raster ausschließlich mit den Parkplätzen zu begründen!
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 10.12.2007
Uhrzeit: 17:53
ID: 26230



Social Bookmarks:

P.S.

Ich sehe natürlich nicht, wie Dein Entwurf in den Obergeschossen aussieht, aber im UG sieht das ganz schön chaotisch aus. Möglicherweise solltest Du den Entwurf erstmal sauber strukturieren...

Ich glaube die hälfte der Fluchttreppenhäuser könntest du streichen und viel Platz dadurch gewinnen. Wenn ich mir überlage, dass es neben den Fluchttrteppenhäusern (hoffentlich) noch "repräsentative" Treppenanlagen gibt, bleibt bei dem Entwurf neben der ganzen Erschließung nicht mehr viel Platz für Nutzflächen.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.06.2007
Beiträge: 28
Beautiul_loser: Offline

Ort: konstanz

Beautiul_loser is on a distinguished road

Beitrag
Datum: 10.12.2007
Uhrzeit: 19:28
ID: 26232



Social Bookmarks:

hey du!
danke schonmal für deine antworten....
ne eigentlich will ich das raster nicht nach der tiefgarage, sondern durch die häuser die oben sind...
aber die sind eben nicht alle rechtwinklig,sondern haben fieße winkel, deshalb hab ich son bisschen meine probleme mit die parkplätze ordentlich anzuordnen...
ich weiß eben auch überhaupt keine maße von stützabständen und fühl mich da von den dozenten auch ein wenig allein gelassen, da wir eigentlich gar nichts über tiefgaragen gelernt haben...

die treppenhäuser sind eigentlich schon die erschließungen zu den wohnungen (2-spänner)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.06.2007
Beiträge: 28
Beautiul_loser: Offline

Ort: konstanz

Beautiul_loser is on a distinguished road

Beitrag
Datum: 10.12.2007
Uhrzeit: 19:37
ID: 26233



Social Bookmarks:

aber das problem dass wir nicht wissen wie wir am besten an die tiefgarage rangehen um möglichst viel plätze rauszuschlagen haben wir immer noch

Geändert von Beautiul_loser (12.12.2007 um 11:32 Uhr).

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 10.12.2007
Uhrzeit: 20:03
ID: 26234



Social Bookmarks:

Zitat:
Originally posted by Beautiul_loser
aber das problem dass wir nicht wissen wie wir am besten an die tiefgarage rangehen um möglichst viel plätze rauszuschlagen haben wir immer noch
Wenn das ein Wohnhaus ist, müsst Ihr doch nicht möglichst viele Plätze rausschlagen. Ein Parkplatz pro Wohneinheit sollte doch reichen - schon allein aus ökologishen Gründen...

Wenn das Ganze im UG statt findet, wo sind denn die Mieterkeller? Vielleicht könnte ein Mieterkeller z.B. etwas mit dem Parkplatz zu tun haben oder dafür sorgen, dass die Parkplätze ordentlich angeordnet sind und die Restflächen zu Mieterkellern werden.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.06.2007
Beiträge: 28
Beautiul_loser: Offline

Ort: konstanz

Beautiul_loser is on a distinguished road

Beitrag
Datum: 10.12.2007
Uhrzeit: 20:12
ID: 26235



Social Bookmarks:

naja sind schon viele wohneinheiten...
sind ja wohnblöcke...
im eg sind läden (wo wir auch für 100m² ladenfläche n parkplatz brauchen)
und in 3 ogs wohnungen...
vielleicht kommen auch noch ein paar dachwohnungen dazu...
werden aufjedenfall so zwischen 100 und 130 parkplätze benötigt...

die mietkeller sollen auch im ug in treppenhaus nähe sein..
und son müllraum is im eg auch neben der treppe...

die anordnung die wir jetzt haben... mit der bekommen wir eigentlich am meisten parkplätze rein (zumindest nach unsern versuchen)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.08.2004
Beiträge: 81
timovic: Offline


timovic is on a distinguished road

Beitrag
Datum: 11.12.2007
Uhrzeit: 18:48
ID: 26245



Social Bookmarks:

Ein klassisches TG-Achsmaß ist wohl 7,5m (ausgehend von 2,5m breiten Stellplätzen).
Zu beachten ist, dass die Fahrgassenbreite abhängig von Stellplatzbreite, ein- oder beidseitiger Beparkung und Quer- oder Schrägparker ist. Je schmaler der Stellplatz (Mindestbreite soweit ich weis 2,2m, aber heutzutage absolut inakzeptabel), desto breiter die Gasse. Weiterhin ist zu beachten/bedenken, dass die Stellplätze am Ende einer Reihe wegen der Wand meist schlecht zu nutzen sind.
Die Sackgassenerschließung funktioniert auch nur bei kleineren Garagen bzw. wenn ausschließlich Leute die Garage nutzen, die sie kennen, ansonsten Chaos .

Vielleicht hilft euch ein 2. Untergeschoss im Bereich der rechtwinkligen Anlage weiter. Die schiefwinkligen Grundrisse bringen in der TG bzw. im Keller ja viel schlecht oder gar nicht nutzbaren Raum.
Damit die Stützen nicht zu breit werden und unnötig stark die Stellplatzbreite einschränken, empfiehlt es sich, den Querschnitt nicht quadratisch oder rund zu wählen, sondern eher in Richtung Wandscheibe. Z.B. 50/25 o.ä.

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.426
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 11.12.2007
Uhrzeit: 20:14
ID: 26247



Social Bookmarks:

Zitat:
Originally posted by timovic
Ein klassisches TG-Achsmaß ist wohl 7,5m (ausgehend von 2,5m breiten Stellplätzen).
7,8 Meter: 3x2.5m + 30cm Stütze = 7,80 Meter

Ein Stellplatz kann auf 2,3 Meter reduziert werden, entsprechend breiter muss aber die Straße sein (wie von timovic bechrieben), damit man überhaupt noch in die Parklücke einbiegen kann. (-> Neufert)
Aber selbst 2,30m sind schon nicht mehr ganz schön. Läß da mal drei S-Klasse Wagen parken. Zumindest der Beifahrer müsste schon vorher aussteigen.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.06.2007
Beiträge: 28
Beautiul_loser: Offline

Ort: konstanz

Beautiul_loser is on a distinguished road

Beitrag
Datum: 12.12.2007
Uhrzeit: 00:29
ID: 26254



Social Bookmarks:

mmh und wie geh ich da jetzt am besten ran?
will nochmal n neuen versuch starten...
hab jetzt die treppenhäuser und tragenden wände erstmal runtergezogen in die tiefgarage...
ist es jetzt am sinnvollsten die parkplätze hinzulegen.. und dann die stützen dazwischenstellen?
oder erst ein stützraster überlegen?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.06.2007
Beiträge: 28
Beautiul_loser: Offline

Ort: konstanz

Beautiul_loser is on a distinguished road

Beitrag
Datum: 12.12.2007
Uhrzeit: 00:42
ID: 26255



Social Bookmarks:

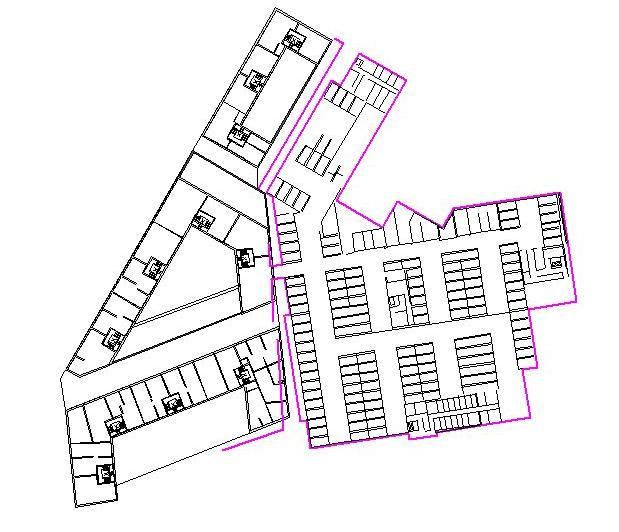

das sieht jetzt ungefair so aus....
das rosa umrandete ist die tiefgarage an die wir anknüpfen dürfen....
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.06.2007
Beiträge: 28
Beautiul_loser: Offline

Ort: konstanz

Beautiul_loser is on a distinguished road

Beitrag
Datum: 12.12.2007
Uhrzeit: 11:31
ID: 26259



Social Bookmarks:

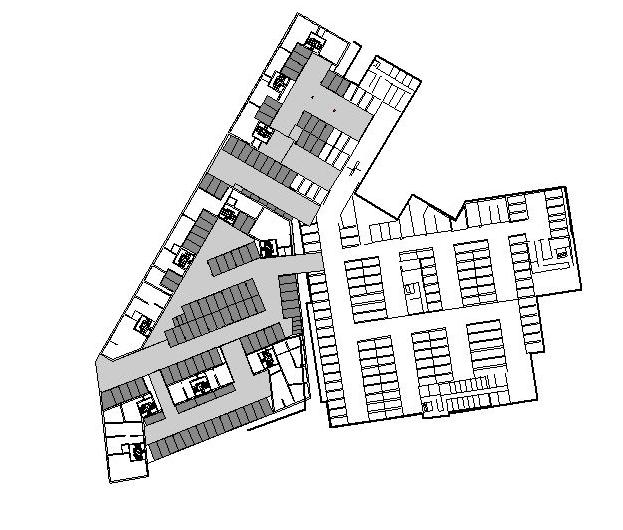

so sieht jetzt der überarbeitete plan aus...
aber würd jetzt nicht behaupten das mehr ordnung drin is als im ersten :-X
die stützen erkennt man leider nicht so gut
würde das so funktionieren???
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.08.2004
Beiträge: 81
timovic: Offline


timovic is on a distinguished road

Beitrag
Datum: 12.12.2007
Uhrzeit: 15:33
ID: 26262



Social Bookmarks:

Die Fahrgassen sind größtenteils zu eng (geschätzt unter 5m) und Stützen mitten auf der Gasse sind auch suboptimal .

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.06.2007
Beiträge: 28
Beautiul_loser: Offline

Ort: konstanz

Beautiul_loser is on a distinguished road

Beitrag
Datum: 13.12.2007
Uhrzeit: 00:04
ID: 26271



Social Bookmarks:

ohjeeee ich hasse tiefgaragen
die eine fahrgasse hab ich übernommen...
die war 9 m breit.. dachte das geht vom überspannen her nich.... ?!
und die schmalen fahrgassen muss ich nochmal überarbeiten...
wobei wie breit muss eine sein wenn ichs als einbahnstraße mach?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 04.08.2004
Beiträge: 81
timovic: Offline


timovic is on a distinguished road

Beitrag
Datum: 13.12.2007
Uhrzeit: 11:34
ID: 26272



Social Bookmarks:

Naja, du musst irgendwie in die Parkplätze reinkommen können, im Neufert müssten die genauen Maße stehen. 9m muss sie aber nicht sein. In der bestehenden TG erscheinen mir die Stellplätze sehr breit (Doppellinie), von daher kann die Gasse dort schmaler sein als bei deinen Stellplätzen, die enger aussehen. Und immer an den steigenden Anteil von Geländewagenmonstern denken .
