in allplan besonders grossen acad 120 mb plan importieren

#1 (Permalink)
Social Bookmarks:

hallo

ich habe vor einen autocadplan 120 mb in allplan zu importieren.

da der plan für ein teilbild zu gross ist, muss ich die 40 vorhandenen autocadlayer häppchenweise auf mehrere teilbilder aufteilen.
bei den importeinstellungen kann man dies irgendwie unter konfiguration einstellen. weiss jemand wie das geht ?

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 26.10.2006
Uhrzeit: 12:46
ID: 19274



Social Bookmarks:

Das Problem habe ich auch mal gehabt, da ging es um einen Plan vom Bauamt vom gesamten Stadtgebiet, der ließ sich dann nur noch mit ACAD öffnen.

Wir haben damals dann in ACAD den Bereich rauskopiert und nur ihn importiert.

Wenn du die Ganze Zeichnung auf verschiedene Teilbilder legen willst, ist das sehr einfach. Du mußt nur beim Importieren angeben, ob du Layerstruktur oder Teilbildstruktur (pro Layer ein Teilbild) haben willst.

du mußt beim Importieren ---- > datei auswählen, dann statt öffnen auf optionen klicken und schon hast du das Auswahlfenster. Einstullungen vornehmen, ok klicken, dann im Dateiauswahlfenster öffnen klicken.

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 26.10.2006
Uhrzeit: 13:01
ID: 19275



Social Bookmarks:

Sofern Du selber die Daten aus AutoCAD exportierst würde ich dringend empfehlen, die Datei als DWG auszugeben. Die sind wesentlich kleiner als DXFs.
Aber vielleicht hast Du das auch schon gemacht.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 03.11.2005
Beiträge: 48
mick: Offline

Hochschule/AG: Dipl.Ing. 2007

mick is on a distinguished road

Beitrag
Datum: 26.10.2006
Uhrzeit: 14:06
ID: 19285



Social Bookmarks:

hi

funktioniert bei mir noch nicht

muss ich vorher noch die layer den teilbildern zuordnen, gibt es die möglichkeit mehrere layer auf ein teilbild zu legen ?

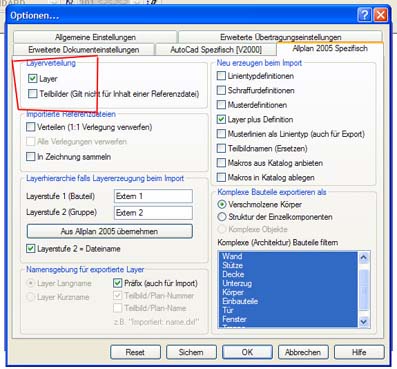

Miniaturansicht angehängter Grafiken
in allplan besonders grossen acad 120 mb plan importieren-layer.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 26.10.2006
Uhrzeit: 15:17
ID: 19288



Social Bookmarks:

Die Größe ist wurscht, der springende Punkt beim Import sind Anzahl der Elemente...... und der ist bei dxf und dwg gleich......

Du hast den Kreis an der richtigen Stelle gemacht, was ist jetzt noch dein Problem?

Wenn du mehrere Layer auf ein Teilbild machen willst, kannst du sie später immer noch verschieben........

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 26.10.2006
Uhrzeit: 15:33
ID: 19289



Social Bookmarks:

Das mit DWG und DXF fiel mir auch gerade nur so generell ein, weil 100+ MB schon ziemlich viel ist. Kann mich nicht erinnern in AutoCAD je mit solchen Dateien gearbeitet zu haben.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 03.11.2005
Beiträge: 48
mick: Offline

Hochschule/AG: Dipl.Ing. 2007

mick is on a distinguished road

Beitrag
Datum: 26.10.2006
Uhrzeit: 16:11
ID: 19290



Social Bookmarks:

bei layerverteilung habe ich das untere kästchen teilbilder angeklickt.
wenn ca die hälfte importiert ist, erscheint " teilbildgrösse zu klein "
, diese ist bei mir schon auf maximalwert 160 eingestellt.

ich vermute mal, dass immernoch alle layer auf das gleiche teilbild geladen werden.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 27.10.2006
Uhrzeit: 02:02
ID: 19309



Social Bookmarks:

nö, nicht unbedingt, wie gesagt, ich hatte eine Datei vom Katasteramt die beinhaltete das gesamte Stadtgebiet einer kleinen Stadt (50000), mit allen Angaben und Symbolen. Die Datei war so rieeesig (wahrscheinlich jahrelange Arbeit), daß ich sie in Allplan nicht importieren konnte.

Wie gesagt, der Umweg über Autocad (das überhaupt keine Probleme mit der Datenmenge hatte) mußte gegangen werden, es konnte nur Ausschnitte importiert werden.


Welche Datei hast du denn?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 03.11.2005
Beiträge: 48
mick: Offline

Hochschule/AG: Dipl.Ing. 2007

mick is on a distinguished road

Beitrag
Datum: 27.10.2006
Uhrzeit: 08:56
ID: 19313



Social Bookmarks:

hi noone
ich habe ein 3d geländemodell dxf von der fläche nicht gross aber in der höhe detailliert,brauch ich für meine diplomarbeit,

Mit Zitat antworten
ehem. Benutzer

Registriert seit: 04.10.2006
Beiträge: 17
perryB: Offline


perryB is on a distinguished road

Beitrag
Datum: 31.10.2006
Uhrzeit: 19:38
ID: 19441



Social Bookmarks:

schon mal versucht teilbildgröße auf maxi zu stellen?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.04.2005
Beiträge: 2.258
noone: Offline


noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough noone is a jewel in the rough

Beitrag
Datum: 31.10.2006
Uhrzeit: 20:18
ID: 19445



Social Bookmarks:

bringt in dem Fall ja nix weil die Datei auch dafür zu groß ist..........

Mit Zitat antworten
