ArchiCAD: Wände mit fehlenden Linien

#1 (Permalink)
Social Bookmarks:

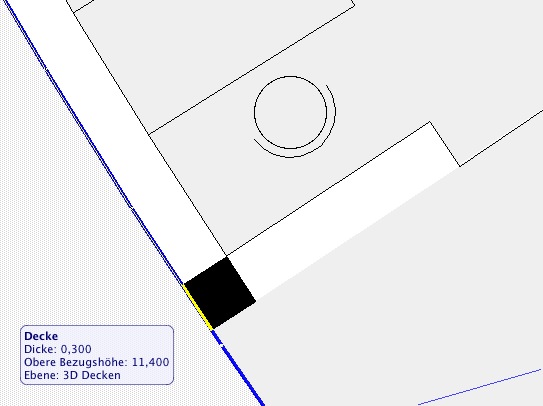

Wenn sich Wände bei mir in ArchiCAD "verbinden" verlieren Sie Ihre Begrenzungslinien. Was kann man dagegen tun?

Grüsse
Florian
Miniaturansicht angehängter Grafiken
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 18.07.2005
Beiträge: 34
Nelly: Offline

Ort: Berlin

Nelly is on a distinguished road

Beitrag
Datum: 20.03.2007
Uhrzeit: 10:40
ID: 22635



Social Bookmarks:

Hallo Florian,

sind die Wände eventuelle mit Stift 1 gezeichnet? Da gab's manchmal ein Problem mit der Darstellung.

Grüße
Nelly

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.249
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 20.03.2007
Uhrzeit: 11:39
ID: 22636



Social Bookmarks:

Das Problem mit Stift 1 kenne ich noch nicht. En häufiger Fehler sind doppelte Wände.

Einfach mal den AUschnitt hochladen, geht schnelle als Rätselraten. Die Lösung kann man dann auf andere Stellen anwenden.

FST

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 18.07.2005
Beiträge: 34
Nelly: Offline

Ort: Berlin

Nelly is on a distinguished road

Beitrag
Datum: 20.03.2007
Uhrzeit: 12:37
ID: 22637



Social Bookmarks:

Bei mir war kürzlich alles, was mit Stift 1 gezeichnet war, plötzlich verschwunden. Also Schraffuren, Linien, Wände, etc.

Die Hotline von Graphisoft hat mir dann geraten, in den Stifteinstellungen bei Stift 1 bei den RGB-Werten einfach einen dieser drei Werte von 0 auf 1 zu stellen. Das ändert optisch in der Darstellung und beim Ausdruck nichts, was sich mit bloßem Auge erkennen läßt, aber auf wundersame Weise war dann plötzlich alles wieder da.

Angeblich soll dieses Problem mit dem nächsten Hotfix behoben sein.

Grüße
Nelly

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.249
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 20.03.2007
Uhrzeit: 12:46
ID: 22638



Social Bookmarks:

Na, dann warten wir mal auf Florian.

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 07.06.2002
Beiträge: 4.420
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 20.03.2007
Uhrzeit: 12:58
ID: 22639



Social Bookmarks:

Ja es waren so etwas wie doppelte Wände:

Ich habe, wie man im Bild sieht gekrümmte Wände. Wenn dort eine eckige Stütze anschließt, gibt es leider nur zwei Möglichkeiten:
1. Wand überschneidet auf der einen Seite die Stütze etwas
2. Wand berührt nur auf einer Seite die Wand und es entsteht ein Spalt auf der anderen Seite.

Mit 2.) funktioniert es dann ganz gut. Z.T. musste ich leider die Achsen der Wände noch auf die andere Seite legen... :rolleyes:


Danke für die Hilfe,

Grüsse
Florian
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 14.05.2003
Beiträge: 99
milivanili: Offline

Ort: Wuppertal

milivanili is on a distinguished road

Beitrag
Datum: 21.03.2007
Uhrzeit: 15:02
ID: 22652



Social Bookmarks:

Vielleicht könnte dir das "wandabschluss"werkzeug weiterhelfen?

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von flash

Registriert seit: 26.06.2006
Beiträge: 338
flash: Offline

Ort: Leipzig

flash will become famous soon enough

Beitrag
Datum: 21.03.2007
Uhrzeit: 20:32
ID: 22653



Social Bookmarks:

ich habe heute den graphisoft newsletter bekommen und es gibt den neuen hotfix jetzt online
