ArchiCAD: Wände an Decken schneiden

#1 (Permalink)
Social Bookmarks:

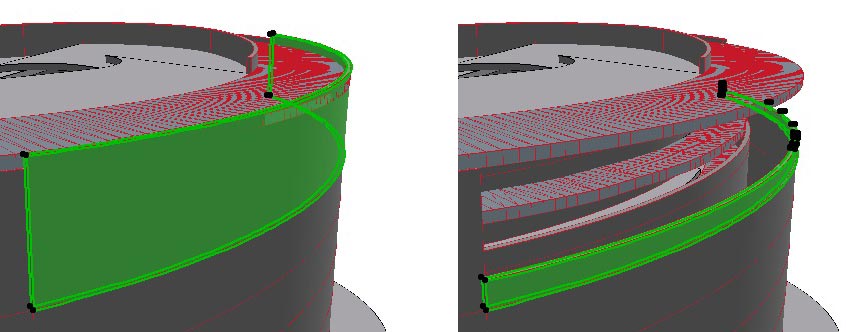

Um ein Rampenförmiges Dach zu erstellen, habe ich mit dem Freiform-Tool eine Rampensteigung gebaut und mit dem PlugIn "Mesh to Roof" eine Dachplatte erstellt. Nun möchte ich die Wände an diesem Dach scheiden.
Der Befehl "an Dach anpassen..." schneidet die Wand aber irgendwo gan anders?!
Siehe Bild...
Miniaturansicht angehängter Grafiken
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 27.02.2007
Uhrzeit: 19:29
ID: 22215



Re: ArchiCAD: Wände an Decken schneiden

#2 (Permalink)
Social Bookmarks:

Du müßtest die Wand und eine der Dachlächen aktivieren, dann wird an diese Dachfläche angepasst ! Viel Spaß

Aber probier doch mal die "Solid Elemnt Operations" mit verlängerung nach oben. Müßte in diesem Fall einfache gehen

FST

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 28.02.2007
Uhrzeit: 10:45
ID: 22230



Re: Re: ArchiCAD: Wände an Decken schneiden #3 (Permalink)
Social Bookmarks:

Zitat:
Originally posted by fst
Du müßtest die Wand und eine der Dachlächen aktivieren, dann wird an diese Dachfläche angepasst ! Viel Spaß
Das funktioniert leider nur z.T., an anderen Stellen hört die Wand dann trotzdem ein Stückchen unterhalb der Decke auf. Liegt das daran, dass meine Decke aus über 400 Elementen bestehnt?

Zitat:
Originally posted by fst
Aber probier doch mal die "Solid Elemnt Operations" mit verlängerung nach oben. Müßte in diesem Fall einfache gehen

FST
Das hört sich gut an, hab noch nie damit gearbeitet, aber von gehört

Aber das scheint sehr aufwendig zu sein. Mein Rechner (MacBook Pro, Intel DuoCore II 2,16 GHz, 2GB RAM) braucht für eine Wand Minuten. Das Ergebnis ist erst nach einer Perspektivenveränderung sichtbar und nicht ganz zufriedenstellend:
Miniaturansicht angehängter Grafiken
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 14.05.2003
Beiträge: 99
milivanili: Offline

Ort: Wuppertal

milivanili is on a distinguished road

Beitrag
Datum: 02.03.2007
Uhrzeit: 14:09
ID: 22307



Social Bookmarks:

Also ich würde jetzt sagen das die Wände nich genau unter der Rampe liegen. Versuch doch mal die Wände ein wenig nach innen zu versetzen!?

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 02.03.2007
Uhrzeit: 14:18
ID: 22308



Social Bookmarks:

Ich habe die Wände um 1 cm versetzt, aber das hat nicht sonderlich geholfen... und vor allem kann ich nicht immer 20 Minuten warten, bis ArchiCAD seine Berechnungen durchgeführt hat...

Danke für den Hilfeversuch - aber ich werde wohl ArchiCAD für die einfach Dinge nutzen und lieber in C4D die spannenden Dinge bauen - das geht schneller.
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 14.05.2003
Beiträge: 99
milivanili: Offline

Ort: Wuppertal

milivanili is on a distinguished road

Beitrag
Datum: 02.03.2007
Uhrzeit: 14:23
ID: 22309



Social Bookmarks:

Das ist leider so wenn man mal etwas freier in ArchiCAD werden will, mit runden Wänden hier und Rampen da usw. dann kommt man ganz schnell an die Grenzen des Programms. Oder besser gesagt an die Grenzen der Effektivität. Denn eigntlich kann das Programm alles....man muss nur wissen wie

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 02.03.2007
Uhrzeit: 14:46
ID: 22311



Social Bookmarks:

Ja, da hast Du wohl recht. Aber eigentlich schade, weil es sich konzeptionell widerspricht. Denn eigentlich soll ja durch die 3D Tools das erstellen von 3D Räumen einfacher sein. Ich glaube die Entwickler müssen sich dringend an diesen Punkt erinnern und vielleicht einfach bei anderen mal abgucken. Für eine einfach Rampe gleich ein GDL finde ich etwas viel.
Aber vielleicht ist MaxonForm ein Ansatz?! Ich habe damit nich nicht gearbeitet...
