2fach gebogene betonbrücke in AC10 möglich?

#1 (Permalink)
Social Bookmarks:

Hallo,

ich bin am verzweifeln, ich möchte eine einfach Brücke aus Beton in 3D mit AC10 zeichnen. Ist das für das Programm zuviel verlangt? Es geht darum, dass ich eine Strasse habe die auf eine Brücke zuläuft und zum einen selbst einen leichten bogen zu einer seite macht und zum anderen in einem bogen (in die höhe) über einen kanal läuft. Wie kann ich in AC ein VOlumen erstellen, welches in eine richtung gekrümmt ist und selbst einen bogen macht????

habe bisher geschichten gelesen mit gdl, solid elementen etc etc, nur habe ich eben nicht zeit das rad neu zu erfinden sondern brauche lediglich eine grundform zunächst für die brücke.

viell hat jem auch shcon brücken in ac zeichnen dürfen?

danke

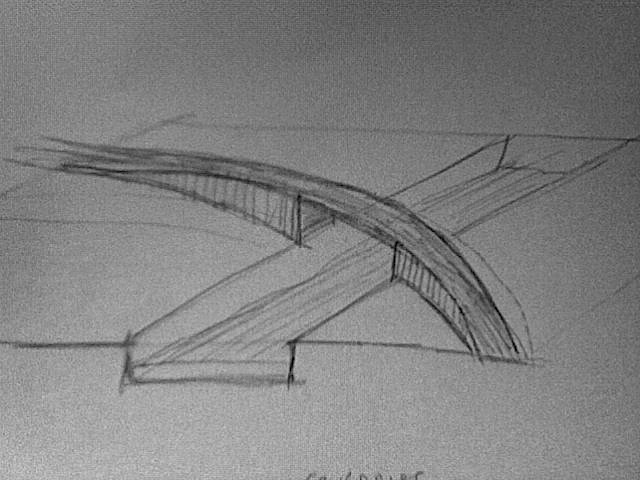

anbei eine kl skizze zur brücke
Miniaturansicht angehängter Grafiken

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 03.12.2007
Uhrzeit: 14:42
ID: 26156



Re: 2fach gebogene betonbrücke in AC10 möglich?

#2 (Permalink)
Social Bookmarks:

Geländewerkzeug würde mir als erste einfallen.

Solid Element dann für die Öffnung, damit das Ganze eine Brücke wird.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.03.2005
Beiträge: 121
terraplexx: Offline

Ort: BW

terraplexx is on a distinguished road

Beitrag
Datum: 03.12.2007
Uhrzeit: 14:56
ID: 26157



Social Bookmarks:

solid habe ich bereits probiert und auch eine annähern akzeptable form hinbekommen, doch leider bleibt die form nicht erhalten wenn ich den operanden (?) wegnehme nach dem vorgang. Leider hab ich da keine ahnung wie ich da am besten vorgehen kann.

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 03.12.2007
Uhrzeit: 14:57
ID: 26158



Social Bookmarks:

Den Operanten nicht löschen, sondern nur ausblenden.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.03.2005
Beiträge: 121
terraplexx: Offline

Ort: BW

terraplexx is on a distinguished road

Beitrag
Datum: 03.12.2007
Uhrzeit: 15:06
ID: 26159



Social Bookmarks:

ok, danke!! und wie blende ich die aus? muss ich ein neues unsichtbare geschoss erstellen? oder geht das auch anders?

danke

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 03.12.2007
Uhrzeit: 15:37
ID: 26160



Social Bookmarks:

Dem Operanten eine ander Ebene zuweisen, und die ausblenden ?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.03.2005
Beiträge: 121
terraplexx: Offline

Ort: BW

terraplexx is on a distinguished road

Beitrag
Datum: 03.12.2007
Uhrzeit: 19:41
ID: 26161



Social Bookmarks:

ok danke, ist logisch.

dies war der letzte versuch mit archicad etwas anderes als wände, decken und fenster zu zeichnen, dieses programm ist einfach nicht für richtiges arbeiten mit 3d gemacht. wenn ich 5 stunden brauche um mit türen, fenstern, wänden die ich als objekte erstma speichern muss um dann nochmals zu importieren eine einfache gebogene strasse zu erstellen unter der ein fluss herläuft, dann hat da jem seine hausaufgaben nicht gemacht. naja egal, ich werde die software nicht empfehlen und auch nicht im büro kaufen. naja viell mit archicad 35 oder so, viell hat man dann die wichtigste und einfachste funktion integriert; einfaches 3dzeichnen mit kuben, zylindern, ebenen die geneigt im raum sein können ohne zuvor mittels aufwendiger unflexibler gdl-scripting erstellt werden zu müssen. Ich arbeite hier doch mit geometrien und nicht mit programmiersprachen in denen ich fenster brauche um eine brücke zu bauen.

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 03.12.2007
Uhrzeit: 21:57
ID: 26162



Social Bookmarks:

Jupp, vielen Dank für den reflektierten Kommentar.

Kann es sein das du erstens das Pogramm nicht beherscht, und zweitens
Straßennplanung mit einem Architekturprogramm machst.

Bevor du darauf einsteigst, mir ist schon klar das Architekten nicht nur Wände, Fenster etc. planen.

Nimmste halt Catia. Damit kannste alles planen.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 01.03.2005
Beiträge: 121
terraplexx: Offline

Ort: BW

terraplexx is on a distinguished road

Beitrag
Datum: 03.12.2007
Uhrzeit: 23:30
ID: 26163



Social Bookmarks:

ne haste schon recht. nur leider oder besser gesagt, zum glück habe ich einen mac und darauf läuft catia nicht. Ich werds schon hinkriegen und wenn ich später wiedereinmal darüber fluche, beautrage ich persönlich programmierer mit der entwicklung eines eigenen cad programms ne das war mal wieder eine überreaktion meinerseits

viele grüsse

Mit Zitat antworten
fst

Registriert seit: 07.08.2003
Beiträge: 1.254
fst: Offline

Ort: Berlin

fst is just really nice fst is just really nice fst is just really nice fst is just really nice

Beitrag
Datum: 03.12.2007
Uhrzeit: 23:38
ID: 26164



Social Bookmarks:

OK, mach ich mit.
