ArchiCAD Bemaßung in DWGs anders?

#1 (Permalink)
Social Bookmarks:

Gibt es eine Möglichkeit die Bemaßung von ArchiCAD so einzustellen, dass wenn man die Maße per Hand geändert hat, diese auch im DWG so bleiben?

Wenn ich iun ArchiCAD z.B. den Putz mit 3 cm gezeichnet hatte, er jetzt aber nurnoch 2,5 cm dick sein soll, kann ich das je in der Bemaßung manuell ändern. Leider geht diese manuelle Änderung bei der Umwandlung in ein DXF/DWG verloren...
Das muß doch abschaltbar sein?!
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 02.08.2003
Uhrzeit: 19:29
ID: 2276



Social Bookmarks:

Es wird gar noch schlimmer:
Bei der DWG umwandlung werden sogar bei Ermittelten Werten, die Maße z.T. geändert!!!
Da werden aus sauber gezeichneten 70 cm, plötzlich 69,5 in der Bemaßung gemacht. Die gezeichneten Elemente sind trotzdem 70 cm!
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 02.08.2003
Uhrzeit: 19:47
ID: 2277



Social Bookmarks:

So wie es aussieht, scheint dieses Phänomen nur aufzutauchen, wenn das DWG wieder in ArchiCAD impotiert wird. In AutoCAD scheint doch alles richtig auszusehen.

Interessanter Weise aber nur dort. In VektorWorks und Illustrator sieht's wieder anders aus
__________________
Florian Illenberger

tektorum.de - Architektur-Diskussionsforum

archinoah.de Architektur Portal - Forum für Architektur:

Mit Zitat antworten
ehem. Experte

Registriert seit: 30.04.2003
Beiträge: 12
thst: Offline

Ort: Berlin

thst is on a distinguished road

Beitrag
Datum: 02.08.2003
Uhrzeit: 23:02
ID: 2281



Social Bookmarks:

Hallo Herr Illenberger,
ich kann Ihren Fehler nicht reproduzieren. Ich habe in ArchiCAD eine Bemassung per Hand editiert. Die geänderte Bemassung wird bei mir sowohl im ArchiCAD als auch in AutoCAD mit dem veränderten Wert sauber importiert. Die Bemassung wird auch als Bemassung (und nicht nur Linien plus Text) ins DWG übersetzt.

Sorry, kann mir darauf keinen Reim machen ...

Gruß THST

Mit Zitat antworten
tektorumAdmin

Benutzerbild von Florian

Registriert seit: 06.06.2002
Beiträge: 4.425
Florian: Offline

Ort: Berlin
Hochschule/AG: Illenberger & Lilja GbR / Anderhalten Architekten

Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light Florian is a glorious beacon of light

Beitrag
Datum: 03.08.2003
Uhrzeit: 10:34
ID: 2283



Social Bookmarks:

Da es in AutoCAD wohl richtig angezeigt wird, ist es auch nur halb so Wild, aber es verunsicherte mich ungemein, dass die Bemaßung im DWG (geöffnet in ArchiCAD) was anderes anzeigt als die eigentliche Länge war...
Es handelte sich aber immer nur um 5mm, die verändert wurden. Übrigens nicht nur auf meinem Mac, sondern auch auf Samsarahs PC - also eher keine Macke wg. fehlerhafter Installation oder so.

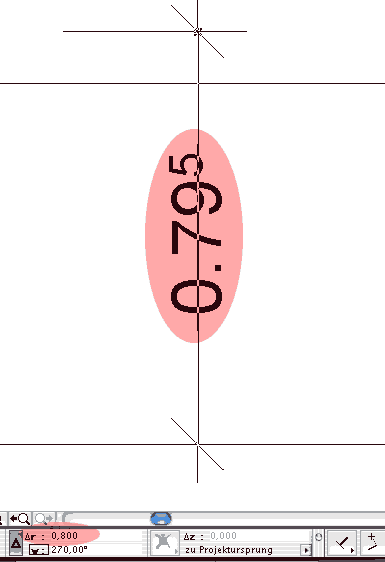

Anbei ein Screenshot, der das Phänomen zeigt. (Die Maßkette nochmal nachgemessen.)
