Abdichtungsfolie erstellen Vectorworks

#1 (Permalink)
Social Bookmarks:

Hallo,

in unserem Büro arbeiten wir mit Vectorworks 2009 (engl. Version)

Meine Frage wie erstelle ich eine Abdichtungsfolie, die in der Mitte die bekannten schwarz/weiß gestrichelten Linie besitzt und am Äußerem Rand durchgezogen ist.


Vielen Dank

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 01.12.2009
Uhrzeit: 11:21
ID: 36613



AW: Abdichtungsfolie erstellen Vectorworks

#2 (Permalink)
Social Bookmarks:

Wie bereits an anderer Stelle beschrieben, fehlt diese Funktion in der US-Version. Warum auch immer.

Der einfachste Weg ist, die Folien durch Rechtecke oder Polygone mit einer Patternfüllung zu zeichnen. Leider umständlicher als einfach einer Linie einen bestimmten Stil zu zu weisen.
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 30.11.2009
Beiträge: 3
RufundKinder: Offline

Ort: Berlin

RufundKinder is on a distinguished road

Beitrag
Datum: 01.12.2009
Uhrzeit: 13:34
ID: 36615



AW: Abdichtungsfolie erstellen Vectorworks #3 (Permalink)
Social Bookmarks:

Vielen Dank


Liebe Grüße

Natalie

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.11.2004
Beiträge: 1.832
mika: Offline

Ort: Berlin

mika is just really nice mika is just really nice mika is just really nice mika is just really nice

Beitrag
Datum: 21.12.2009
Uhrzeit: 12:00
ID: 36851



AW: Abdichtungsfolie erstellen Vectorworks #4 (Permalink)
Social Bookmarks:

Hab beim Testen der 2010er Version einen Workaround gefunden, mit dem man auch in der Internationalen Version ein Folien-Werkzeug erzeugen kann. Naja, jedenfalls halbwegs, geht aber auch in älteren Versionen.

Man legt zu erst eine neue Schraffur an, die man z.B. Folie nennt.
Der Trick besteht jetzt darin durch eine gestrichelte Linie, die man in sehr kurzen Abständen wiederholen läßt, eine gestreifte Schraffur zu erzeugen, die in allen Maßstäben so aussieht, als wären sie schwarz-weiß-gestreift. Bei der Einstellung muss man noch die Option wählen, bei der die Schraffur mit Wänden rotiert wird. Jetzt kann man die Folien mit dem Wandwerkzeug zeichnen.

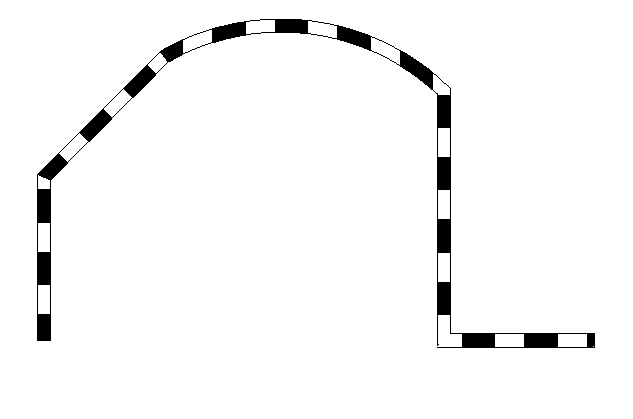

Miniaturansicht angehängter Grafiken
Abdichtungsfolie erstellen Vectorworks-bildschirmfoto.jpg
__________________
Grüße Michael

"Warum soll etwas nicht so gut wie möglich sein ?"
Ludwig Mies van der Rohe, 1964
