DXF aus Illustrator exportieren

#1 (Permalink)
Social Bookmarks:

Sorry hab die Originalbeiträge aus Versehen gelöscht, Frage war:
Zitat:
Zitat von KingLuisa
Kann mir jemand helfen?
Kennt sich jemand mit dxf aus?

Stell doch erstmal die Frage, dann kann man sehen ob man helfen kann!
Mit DXF kennen sich hier wohl einige aus!

Ich benötige eine exportierte DXF Datei aus dem Illustrator die der Schneideautomat lesen kann. Das Programm erkennt die Datei öffnet sie auch aber zeigt nur einzelne/sehr wenige Linien an. WIe muss ich meine Linien anlegen das AutoCad diese erkennt?
Ich nehme an, dass Du beim Export aus Illustrator nur eine Ebene angewählt
hast, dementsprechend ist auch nur diese Ebene in ACAD angekommen (prüf das
mal im Layermanager in ACAD)

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 10.09.2014
Beiträge: 2
KingLuisa: Offline


KingLuisa is on a distinguished road

Beitrag
Datum: 11.09.2014
Uhrzeit: 06:43
ID: 53334



AW: DXF aus Illustrator exportieren

#2 (Permalink)
Social Bookmarks:

Ich habe im Illustrator 2 Ebenen. Kann ich das im ACAD einstellen?

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 11.09.2014
Uhrzeit: 08:58
ID: 53335



AW: DXF aus Illustrator exportieren #3 (Permalink)
Social Bookmarks:

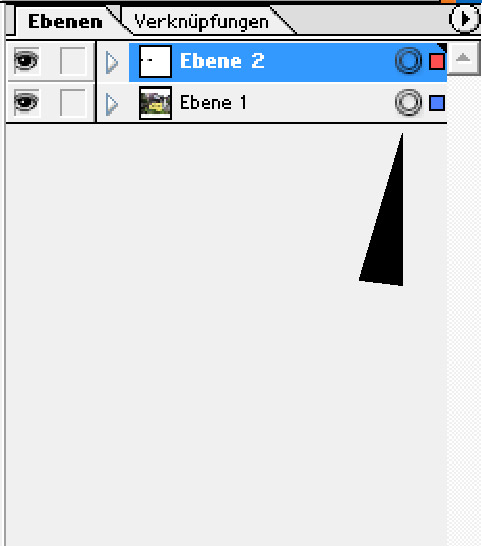

In der Ebebenenpalette im Illustrator (siehe Bild, wenn die Palette bei Dir nicht
zu sehen ist F7 Taste drücken) musst Du beide Ebenen auswählen. Dazu mit
gedrückter strg taste auf die Radarbuttons klicken (schwarzer Pfeil) so dass die
beiden Vierecke dahinter farbig werden.
Danach Export als DXF, in Autocad sollte dann eigentlich alles zu sehen sein.
Layermanager in AutoCAD kann ich Dir jetzt nicht erklären, dass sind absolute
Grundlagen, da musst Du Dir mal ein Tutorial besorgen
Miniaturansicht angehängter Grafiken
DXF aus Illustrator exportieren-ebenen.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 10.09.2014
Beiträge: 2
KingLuisa: Offline


KingLuisa is on a distinguished road

Beitrag
Datum: 11.09.2014
Uhrzeit: 09:05
ID: 53336



AW: DXF aus Illustrator exportieren #4 (Permalink)
Social Bookmarks:

Ok danke ich probiere das mal aus
