Statik Eckfenster

#1 (Permalink)
Social Bookmarks:

Hallo Leute,

habe eine Frage zum Thema Fenster über Eck. Will so ein Fenster einplanen, aber weiß nicht genau, wie das ist mit Statik, möchte in der ungern eine Stütze haben, aber weiß nicht ob ich die einfach weglassen kann. Denn dann gibt es ja nix mehr was den Sturz halten kann...Habe schon gedacht vom Dach (Flachdach) nen Unterzug zu ziehen, aber das wäre auch ein kleines Stück...gibt doch da sicher ein Maß was das Fenster nich überschreiten darf, um ohne Stütze ausgeführt werden darf oder?

LG Katrin

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.172
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 10.02.2007
Uhrzeit: 19:53
ID: 21759



Social Bookmarks:

Wir bauen derzeit ein Wachgebäude, aus dessen Wachraum ein möglichst uneingeschränktes Sichtfeld auf bestimmte Bereiche der Umgebung gegeben sein soll. Deshalb ist das Fenster sogar über zwei Ecken geführt (also etwa U-förmig), wobei die längste Seite etwa 6 lang ist, die "Seitenteile" sind 2m und 1m lang.
Der komplette Sturz wurde zusammen mit der Stahlbetondecke fürs Flachdach bewehrt und betoniert.
(Leider konnte die Verglasung in den Ecken nicht "pfostenfrei" ausgeführt werden, da nach unseren Recherchen die geforderte WK3-Anforderung an das Fenster bei einer freien Glasecke nicht geprüft wäre)

Hab gerade noch dieses Bild gefunden. Fenster ist provisorisch winterdicht gemacht.

http://uploaded.to/?id=t9z9p9

Geändert von personal cheese (10.02.2007 um 20:14 Uhr).

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.02.2007
Beiträge: 8
Katrin_K.: Offline

Ort: Bremerhaven

Katrin_K. is on a distinguished road

Beitrag
Datum: 10.02.2007
Uhrzeit: 21:24
ID: 21763



Social Bookmarks:

Das Ding is nun ich hab sowas ja auch schon gesehen, ohne Stütze oder Pfosten, mein Fenster ist an der einen Wand 1,20 m lang und an der anderen 2,90 m ungefähr, also ich mein, die Maße von deinem U-Fenster sind ja erheblich höher, vielleicht würde es bei meinem ja gehen mit nem betoniertem Sturz. Wie filigran ist denn so ne Stütze möglich also kleinst mögliche Abmessungen?

Danke erstmal!

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.172
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 10.02.2007
Uhrzeit: 21:40
ID: 21765



Social Bookmarks:

Die notwendige Dimension einer Stütze hängt ja statisch von der Last ab, die sie tragen soll und ihrer Knicklänge. Ist also pauschal nicht beantwortbar. Ich glaube aus betoniertechnischen Gründen sollte eine Ortbetonstütze nicht viel kleiner als 20x20cm sein (Bewehrung und Betonüberdeckung). Alternativ kann man ja in der Fensterecke ein rundes Stahlhohlprofil verwenden, wenns denn unbedingt sein muss.
Ich glaube aber nicht, dass Du eine Stütze benötigst, wenn Du den Sturz an die Betondecke "hängen" kannst.
Oder den Ecksturz als 2 auskragende Balken betrachten, die dann natürlich entsprechend weit in die Wände einbinden müssen und Auflast brauchen.

Mit Zitat antworten
Tee
Registrierter Nutzer

Registriert seit: 01.06.2006
Beiträge: 9
Tee: Offline


Tee is on a distinguished road

Beitrag
Datum: 15.02.2007
Uhrzeit: 11:31
ID: 22021



volz´sche ecke #5 (Permalink)
Social Bookmarks:

hallo

bei uns an der fh nennen wir soetwas eine volzsche ecke. Prof. Volz war hier lange Prof. für Tragwerksentwurf und wenn ich mich richtig erinnere meinte er die Ecke trägt in einem Gebäude sowieso fast nichts. Die meiste Last liegt auf den Wänden. Also ist es problemlos möglich stützenfreie Ecken auszubilden. (So ungefähr) Ob du einen Pfosten in der Ecke hast liegt an deiner Glasgröße und wie die Profile des Fensters ausgebildet werden sollen.
Informier dich mal bei verschiedenen herstellern darüber.

Vel Spaß beim forschen
Tee

Ps. den anbetonierten Sturz kannst du auch über die decke legen, bei kleinen Maßen auch in die decke

Mit Zitat antworten
Registrierter Nutzer

Benutzerbild von Archimedes

Registriert seit: 26.07.2005
Beiträge: 2.333
Archimedes: Offline

Ort: Rhld.-Pfalz
Hochschule/AG: Architekt freischaffend

Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all Archimedes is a name known to all

Beitrag
Datum: 15.02.2007
Uhrzeit: 16:30
ID: 22027



Re: volz´sche ecke #6 (Permalink)
Social Bookmarks:

Zitat:
Originally posted by Tee
hallo

bei uns an der fh nennen wir soetwas eine volzsche ecke. Prof. Volz war hier lange Prof. für Tragwerksentwurf und wenn ich mich richtig erinnere meinte er die Ecke trägt in einem Gebäude sowieso fast nichts. Die meiste Last liegt auf den Wänden. Also ist es problemlos möglich stützenfreie Ecken auszubilden. (So ungefähr)
Gewagte These von Eurem Prof..

So würde ich das nicht unterschreiben....natürlich kann man mit entsprechender Deckenbewehrung und Unter-/überzügen da Einiges machen.

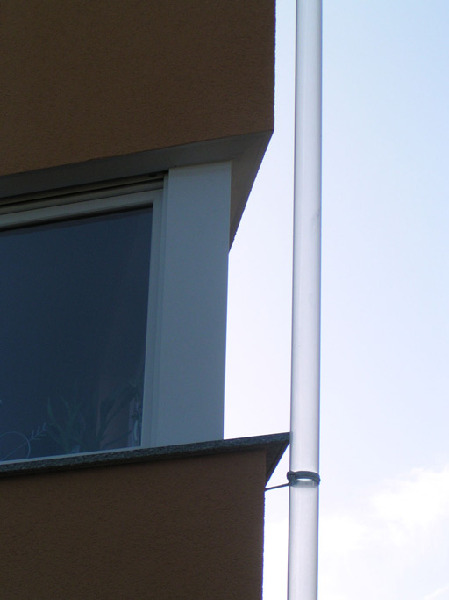

Hatte eine ähnliche Situation bei einem Wohnhaus vor ca. 3 Jahren geplant(siehe unten). Schenkellängen der Oeffnung ca. 2,50 m und 1,60 m.
