Einfeldträger mit beidseitiger Auskragung und Knick

#1 (Permalink)
Social Bookmarks:

Hallo,

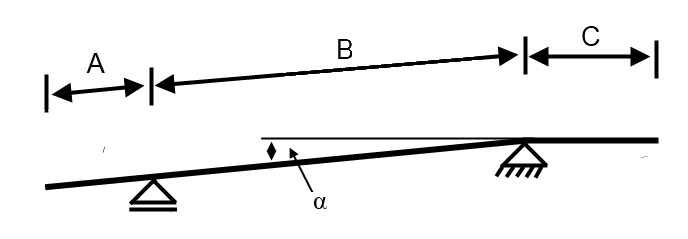

ich würde gerne zur Dimensionierung eines Trägers folgendes statische System berechnen, um herauszufinden, ob ich den Kragarm abhängen muss (siehe Bild). Es gibt eine Linienlast q die ich leider nicht mehr ins Bild bekommen habe.

(Die Zeichnung ist nicht maßstäblich).

Außerdem würde ich gerne wissen, ob der Knick mit dem Winkel α bei der Berechnung eine Rolle spielt.


Schönen Gruß,
Julian
