Wand an Pfosten akustisch abschließen

#1 (Permalink)
Social Bookmarks:

hallo liebes Forum,

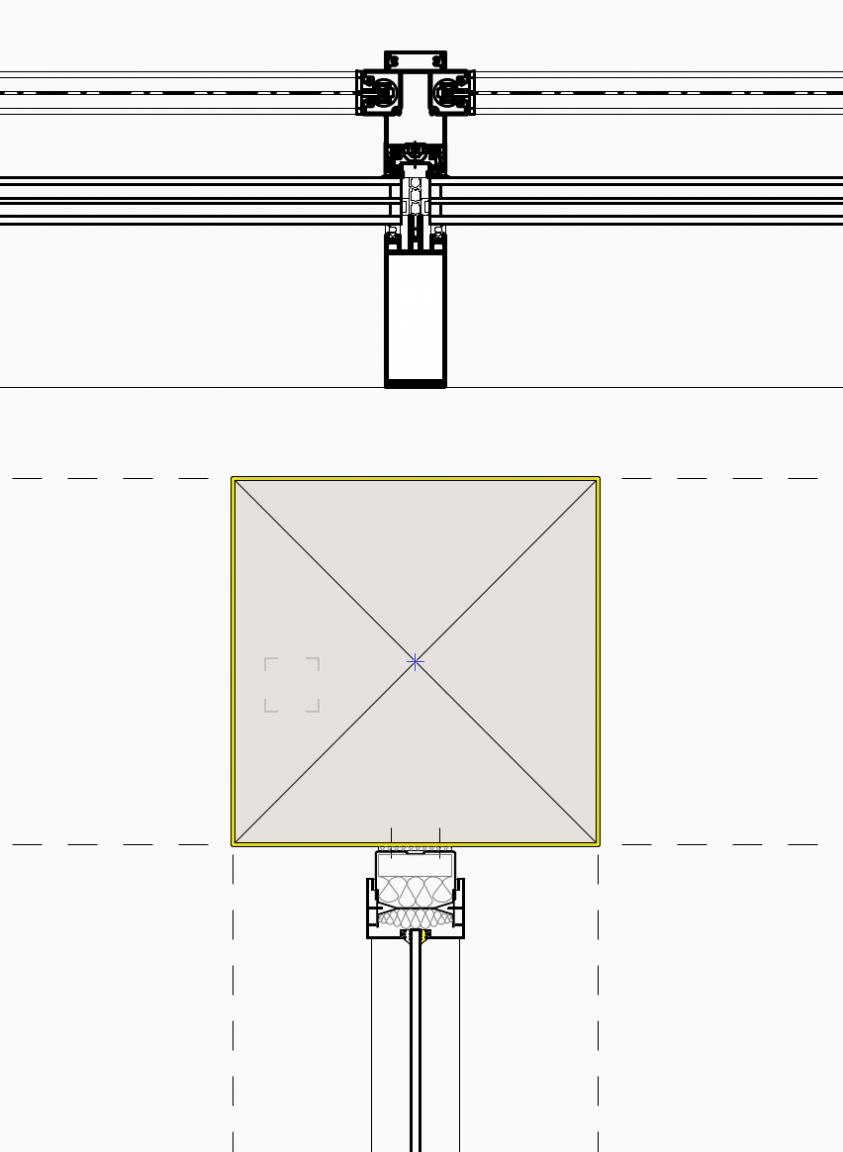

Ich habe ein kleines Problem zu dem ich wirklich keine Lösung finde. Und zwar habe ich eine vorgehängte Fassade. In der Skizze ist das ganz gut erkennbar. Was passiert zwischen der Stütze und dem Pfosten? Gibt es dafür eine Lösung, die den Raum dann akustisch trennt? Den Pfosten vergrößern könnte man, aber fest verbinden kann ich den nicht mit der Stütze. (Bild 1)

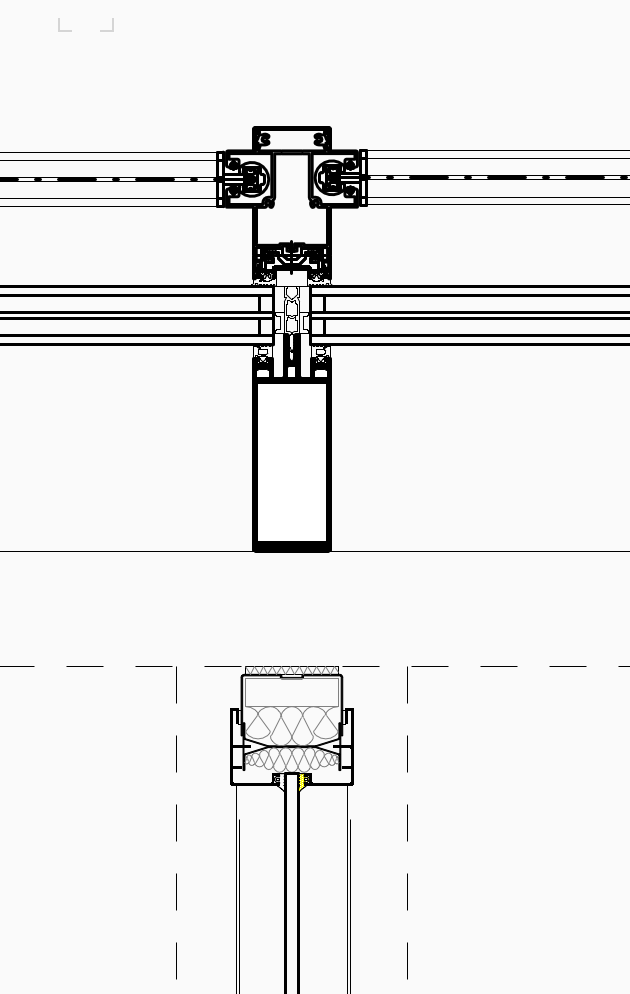

Außerdem weiß ich auch nicht was passieren würde, wenn die Stütze wegfällt und die Glastrennwand angebracht werden muss. Was passiert in dem Zwischenraum? (Bild 2)

Vielleicht habt ihr ja Ideen,

Mit freundlichen Grüßen

CM
Miniaturansicht angehängter Grafiken
-screen-shot-2015-07-20-12.19.08.jpg   -screen-shot-2015-07-20-12.25.45.png

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.179
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 20.07.2015
Uhrzeit: 14:47
ID: 54684



AW: Wand an Pfosten akustisch abschließen

#2 (Permalink)
Social Bookmarks:

Zum Anschluss Trennwand / Glasfassade musst du mal nach "Fassadenschwert" suchen. entsprechende Wandverjüngungen sind in Glas oder auch GK- / Holz möglich. z.B.: https://www.lindner-group.com/filead...werter--de.pdf

Für den Fassadenpfosten vor der Stütze würde ich etwas aus Blechwinkeln oder Us konstruieren, das unterschiedliche Bewegungen aufnehmen kann.

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.08.2006
Beiträge: 1.179
personal cheese: Offline

Ort: Berlin

personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold personal cheese is a splendid one to behold

Beitrag
Datum: 20.07.2015
Uhrzeit: 15:59
ID: 54685



AW: Wand an Pfosten akustisch abschließen #3 (Permalink)
Social Bookmarks:

Stützenanschluss zb so in etwa:

(Schallschutz ist allerdings zumindest "fraglich")
Angehängte Dateien
Dateityp: pdf Stuetze_Pfosten.pdf (238,1 KB, 795x aufgerufen)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 24.06.2015
Beiträge: 14
CaptainMorgan: Offline


CaptainMorgan is on a distinguished road

Beitrag
Datum: 20.07.2015
Uhrzeit: 16:26
ID: 54686



AW: Wand an Pfosten akustisch abschließen #4 (Permalink)
Social Bookmarks:

Klasse, sieht gut aus, vielen Dank für die Hilfe.
