Pfosten Riegel Fassade

#1 (Permalink)
Social Bookmarks:

Hey, ich studiere momentan im 3. Semester Architektur. Für meinen Entwurf bin ich auf der Suche nach einem Detail zu einer Pfosten-Riegel Fassade mit Glas an einem Tragwerk aus HEB Stahlträgern. Das Problem ist die Befestigung des Pfosten am Fundament und die Anbringung der Pfosten am Stahltragwerk.

Beste Grüße G

Ich wäre sehr dankbar für etwas Hilfe

Geändert von gogibang (13.02.2014 um 12:54 Uhr).

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 09.04.2005
Beiträge: 463
Lang: Offline


Lang is a jewel in the rough Lang is a jewel in the rough Lang is a jewel in the rough Lang is a jewel in the rough

Beitrag
Datum: 13.02.2014
Uhrzeit: 17:52
ID: 52082



AW: Pfosten Riegel Fassade

#2 (Permalink)
Social Bookmarks:

... eine skizze würde helfen....

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.02.2014
Beiträge: 9
gogibang: Offline


gogibang is on a distinguished road

Beitrag
Datum: 13.02.2014
Uhrzeit: 18:31
ID: 52084



AW: Pfosten Riegel Fassade #3 (Permalink)
Social Bookmarks:

Lade ich sofort hoch

Geändert von gogibang (13.02.2014 um 19:19 Uhr).

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.02.2014
Beiträge: 9
gogibang: Offline


gogibang is on a distinguished road

Beitrag
Datum: 13.02.2014
Uhrzeit: 19:20
ID: 52085



AW: Pfosten Riegel Fassade #4 (Permalink)
Social Bookmarks:

da
Angehängte Dateien
Dateityp: pdf PfostenRiegel.pdf (82,0 KB, 6584x aufgerufen)

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.04.2005
Beiträge: 463
Lang: Offline


Lang is a jewel in the rough Lang is a jewel in the rough Lang is a jewel in the rough Lang is a jewel in the rough

Beitrag
Datum: 17.02.2014
Uhrzeit: 17:53
ID: 52110



AW: Pfosten Riegel Fassade #5 (Permalink)
Social Bookmarks:

... und wo in der konstruktion soll die fassade sitzen?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.02.2014
Beiträge: 9
gogibang: Offline


gogibang is on a distinguished road

Beitrag
Datum: 17.02.2014
Uhrzeit: 18:02
ID: 52111



AW: Pfosten Riegel Fassade #6 (Permalink)
Social Bookmarks:

vor dem Stahltragwerk

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 17.02.2014
Uhrzeit: 18:07
ID: 52112



AW: Pfosten Riegel Fassade #7 (Permalink)
Social Bookmarks:

Die Pfosten werden auf ein Rohr geschoben, dieses hat eine Fußplatte, welche
auf dem Fundament verbolzt ist. (Z.B.)
Oben kann man es genauso machen.
Warum die Pfosten an den HEB Stützen befestigen?
Ich nehme nicht an, dass hinter jedem Pfosten eine Stütze ist (sonst könnte
man auf die Pfosten auch verzichten)
Wenn die Fassade so hoch ist, dass die Pfosten die Windlasten nicht aufnehmen
können, wird man wohl eher mit einem Querprofil aus Stahl hinter den Pfosten
arbeiten, wenn man nicht Unterspannung odes so etwas exotisches machen
will, was hier wegen der Stützen aber wohl eher nicht der Fall ist.
Hast Du eine Ansicht?

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.02.2014
Beiträge: 9
gogibang: Offline


gogibang is on a distinguished road

Beitrag
Datum: 17.02.2014
Uhrzeit: 18:09
ID: 52113



AW: Pfosten Riegel Fassade #8 (Permalink)
Social Bookmarks:

Wie würde das denn mit dem Bodenanschluss aussehen? Stahlstützen befinden sich alle 5m und Pfosten alle 2,5m. Eine Ansicht habe ich bis jetzt noch nicht..

Mit Zitat antworten

Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 17.02.2014
Uhrzeit: 18:24
ID: 52114



AW: Pfosten Riegel Fassade #9 (Permalink)
Social Bookmarks:

in einem anderen Thread hatte ich mal diese Bild gepostet:



Hier ist die Glasfassade ganz klar von der Stahlfassade getrennt (ich glaub wir
hatten da 50cm Abstand)
Das Glasdach liegt dann nur noch linienförmig auf aufgeständerten Flachstählen,
die Fassade hat gar kein Tragprofil mehr, ist nur noch punktweise über Scherter
mit den Stützen verbunden.

Es ist formal ein bisschen unglücklich so fette HEB hinter die schmalen
Pfosten zu stellen, aber Voilà, ich habe Deine Konstruktion im Netz gefunden,
einschl Fußpunkt:
Klickediklick

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 13.02.2014
Beiträge: 9
gogibang: Offline


gogibang is on a distinguished road

Beitrag
Datum: 17.02.2014
Uhrzeit: 18:32
ID: 52115



AW: Pfosten Riegel Fassade #10 (Permalink)
Social Bookmarks:

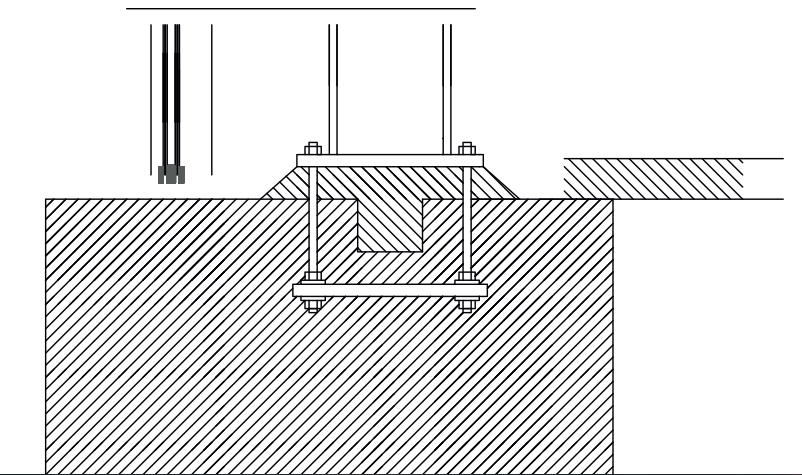

Vielen Dank Habe hier noch aktuellere Details
