Abrechnung Mauerwerk nach VOB

#1 (Permalink)
Social Bookmarks:

Hallo zusammen,

folgende Frage bzgl. die Bestimmung der Abmaßen von Mauwerk.

1. Angenommen ich habe ein 36,5 MW monolithisch etc.

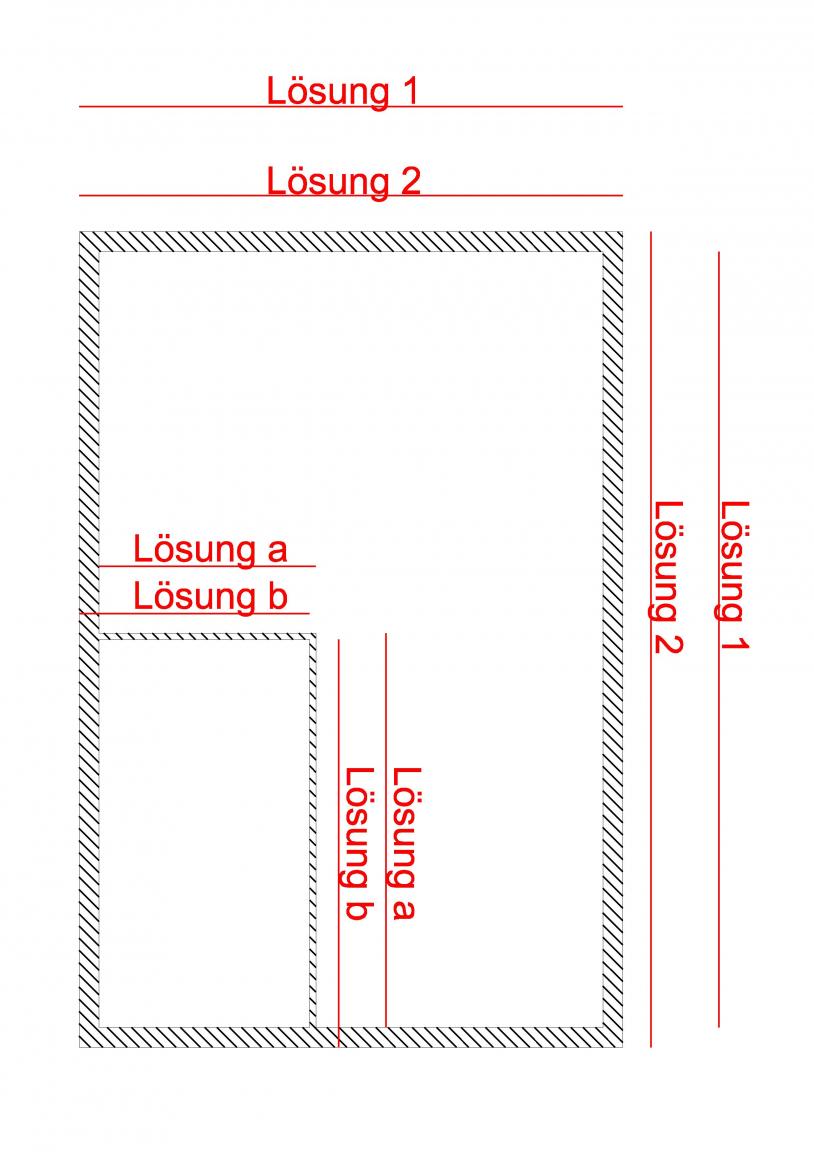

Wie werden die Längen von 2 auf Eck treffenden Wänden berechnet? Muss ich jeweils die Außenmaße nehmen oder lasse ich die Wände stumpf anstoßen. (Siehe beigefügte Skizze: Lösung 1 oder Lösung 2)

Ausgehend davon, dass das Herstellen einer Ecke arbeitsintensiver ist, tendiere ich zu Lösung 1

2. Eine Innenwand wird in eine Außenwand eingebunden. Wie wird die Länge der Innenwand berechnet? Wieder ausgehend davon, dass die Einbindung (sowohl mit Flachankern, als auch im Verbund gemauert) aufwendiger ist, würde ich zu Lösung b tendieren (Siehe Skizze).
Was denkt Ihr. Gibt es diesbezüglich Hinweise in der VOB 2009.

Vielen Dank für Infos
Miniaturansicht angehängter Grafiken
Abrechnung Mauerwerk nach VOB-20110315-vob-mw-din-a4-01.jpg

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.





Registriert seit: 22.02.2005
Beiträge: 2.332
Kieler: Offline

Ort: Kiel
Hochschule/AG: Architekt

Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough Kieler is a jewel in the rough

Beitrag
Datum: 16.03.2011
Uhrzeit: 07:20
ID: 42984



AW: Abrechnung Mauerwerk nach VOB

#2 (Permalink)
Social Bookmarks:

Zitat:
Zitat von Blumenschein Beitrag anzeigen
...Gibt es diesbezüglich Hinweise in der VOB 2009..
Wenn Du schon weißt wo es steht, warum schaust Du dann nicht rein?
Zitat:
Zitat von VOB/C DIN 18330
5.1.5 Bei Wanddurchdringungen wird nur eine Wand durchgehend
berücksichtigt, bei Wänden ungleicher Dicke die dickere Wand.
Hier noch mal mit Bild

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 07.07.2003
Beiträge: 900
Blumenschein: Offline

Ort: Münster

Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about Blumenschein has a spectacular aura about

Beitrag
Datum: 16.03.2011
Uhrzeit: 13:02
ID: 42990



AW: Abrechnung Mauerwerk nach VOB #3 (Permalink)
Social Bookmarks:

Vielen Dank,

Gruß
--
Blume
