Dach in Autocad 2004

#1 (Permalink)
Social Bookmarks:

Hallo,

muss ein Gebäude visualisieren.

Problem ist, das Gebäude hat ein gleichförmiges Walmdach das oben platt endet, also praktisch eine 4-seitige Pyramide mit abgeschnittener Spitze. Die Seiten laufen aber eher kurvenförmig (im Schnitt) also nicht gerade runter, d.h. Pyramide bringt mich da nicht weiter.

Kann ich vielleicht was mit rotieren machen? Also so um die Achse rotieren lassen, das nur 4 Seiten entstehen und kein runder Kreis wie sonst?

Weiss nicht, wie ich es sonst angehen soll.

Mit Zitat antworten
Anzeige

Diese Anzeige wird registrierten Mitgliedern nicht angezeigt.
Du kannst Dich hier kostenlos bei tektorum.de registrieren!

Informationen zur Anzeigenschaltung bei tektorum.de finden Sie hier.




Registrierter Nutzer

Registriert seit: 15.04.2004
Beiträge: 328
Maks: Offline

Ort: Berlin

Maks is on a distinguished road

Beitrag
Datum: 28.04.2005
Uhrzeit: 11:00
ID: 8447



Social Bookmarks:

Hi Francis,

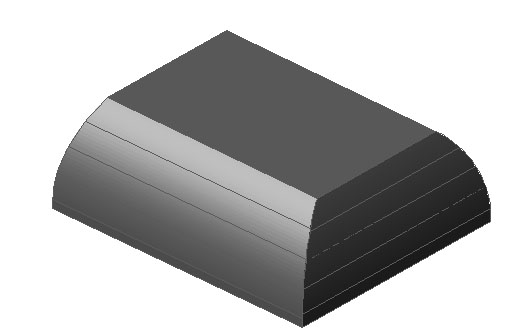

ich habe mal ein Bild angehängt. Wenn es in etwas das ist, was du erreichen möchtest, dann kann ich dir helfen.[list=1][*]geschlossene Polylinie in der Form des geschnittenen Daches zeichnen[*]3D Volumenkörper -> extrudieren -> Polylinie auswählen -> Objekthöhe (-länge) angeben -> Verjüngung '0'[*]Seitenansicht des Körpers und Schritte 1 und 2 wiederholen[*]3D Ansicht - Jetzt sollten die beiden erstellten und verschnittenen Körper zu sehen sein (Wenn sie sich noch nicht überlagern/verschneiden, dann bitte so hinschieben das sie es tuen)[*]3D Volumenkörper -> Schnittmenge -> beide Körper auswählen -> Enter[/list=1]


Fertig!

Gruß max
Miniaturansicht angehängter Grafiken
Dach in Autocad 2004-tektorum_dach.jpg

Mit Zitat antworten
Registrierter Nutzer

Registriert seit: 09.11.2004
Beiträge: 678
Francis: Offline


Francis is on a distinguished road

Beitrag
Datum: 28.04.2005
Uhrzeit: 11:10
ID: 8451



Social Bookmarks:

Danke!


Hört sich gut an, ich werde es gleich ausprobieren!!!!!


Spassig wird es dann noch, die Gauben darein zu kriegen, aber die kann ich dann vielleicht auch schon von Anfang an mitberücksichtigen... ;-)
