Das Perfekte 3D Model in Solid oder in Surfaces?!?

#1 (Permalink)
Social Bookmarks:

Salve


Ich bin gerade auf der Suche nach dem perfekten 3D Modeller Wer ist das nicht!

Jedenfalls habe ich ein Rhino Model gebastelt und es fragt mich "extrude surface to solid". Ich habe es in ACAD04 importiert und siehe da....es sind polysurfaces und keine solids. Auf der MC Neel Rhino helpdeskseite ist die Aufklaerung das ein Rhino solid lediglich ein mit surfaces geschlossener Raum ist und somit ein polysurface und kein ACAD solid.

Nichts desto trotz importiere ich die ganze Sache dan in 3D Studio zwecks Kameras und Render Funktion.

Die Frage ist nun. Was eignet sich am besten um ein gutes 3D Model zu bauen. Surfaces, mehses, 3D Faces, solids, polysurfaces?

Bei surfaces und Polysurfaces findet mir das Rhino und das ACAD keine Endpunkte etc.

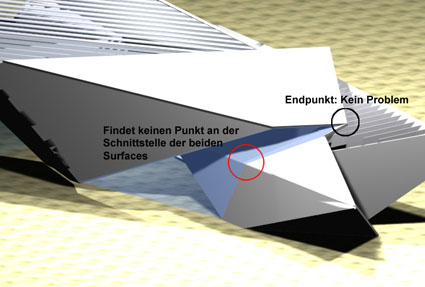

Anbei ein kleines Bild mit einem Rhino Model importiert in ACAD (dann schnell gerendert im Viz was allerdings jetzt gerade wurscht ist).

Das blaue Glassurface hab ich schnell im Photoshop als Beispiel eingzeichnet. Jedenfalls findet er im ACAD keine Punkte an den Schnittstellen der surfaces.

Bester Gruss Andi
Miniaturansicht angehängter Grafiken
Das Perfekte 3D Model in Solid oder in Surfaces?!?-beispiel.jpg

Mit Zitat antworten
